[求助] 我的样品的HRTEM解析求助 已有2人参与

各位虫友,

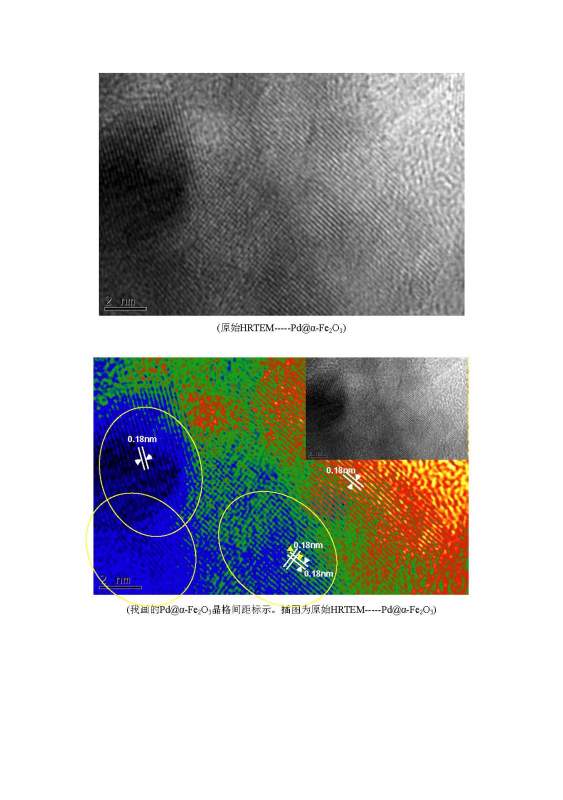

      本人做了一个alpha-Fe2O3负载的Pd催化剂的HRTEM(见图)。我对TEM不熟悉,现请求帮助:
(1)可以帮我计算以下晶格间距吗(图中我试着标示了一下,我画得正确与否)?
(2)我看了,似乎有两种不同的晶面,有一个就是平行的晶面,有一个好像是交叉的网状结构。不知我的看法正确否?如是两种,其分别对应是什么(alpha-Fe2O3晶格和Pd的晶格?)
(3)我查了不同制法得到的alpha-Fe2O3的晶面是否一致,晶格间距也是否一致?我确定的0.18nm和别人其它方法制备的alpha-Fe2O3的晶格间距0.52nm不一致,其是否说明制备方法不同其晶格间距也不同?

    谢谢。

                                                     蒋维东

我的样品的HRTEM解析求助
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

jwd
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

frankcs

铁虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与,应助指数 +1
jwdxbjzh: 金币+10, ★★★很有帮助 2014-04-28 08:42:45
1.你标的应该没有问题。
2.晶体的晶隔间距对应不同晶面有很多。根据你的晶带轴不同可以出现很多种不同的HRTEM图,对于同一个晶体来说。所以你需要对一下标准卡片,看你所标的面间距是否对的上。你最好做一下能谱得到组成信息,如果你的电镜是场发射的话。然后再配合面间距数据就很清楚是Pd还是fe2O3了。不过如果你的两个物相有显著面间距差异的话,也可以直接从面间距得出。
3.不能,见解释2。不过你可以做一下XRD看看。或许可以得出是否与别人的结果有差异。

[ 发自手机版 http://muchong.com/3g ]
2楼2014-04-27 21:35:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lnilvy

新虫 (初入文坛)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与,应助指数 +1
jwdxbjzh: 金币+10, ★★★★★最佳答案, 谢谢。 2014-04-30 15:19:35
根据你的图,还有你标注的面间距。我可以确定,这是Pd,没有Fe2O3.
图中见到的面都是Pd{200}面。
图中二维区域(右下方)是Pd<001>带轴的高分辨。
图中一维区域(其他地方)也Pd的高分辨,但是带轴不正,只能看到一维格子。

alpha-Fe2O3常见的面是{11-20} 面间距 2.6 A 左右。
你所出图中,没有。
3楼2014-04-30 10:06:58
