| 查看: 460 | 回复: 1 | ||||
[求助]
求助C类错误解决或解释 已有1人参与
|

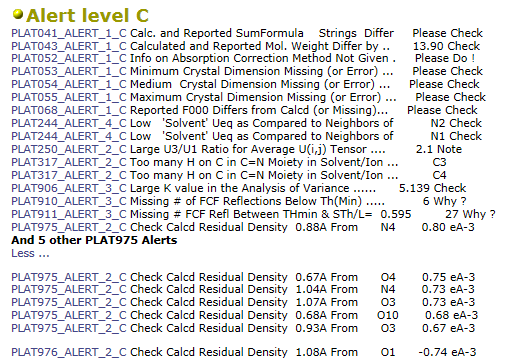

晶体已经无AB类错误，想投ACTA C，c类错误较多，求帮助 谢谢了 |
回复此楼» 猜你喜欢
单晶结构解析，各类疑难晶体数据处理和答疑
已经有38人回复
-
这个水相反应有没有催化剂促进发生
已经有4人回复
-
无机化学论文润色/翻译怎么收费?
已经有276人回复
-
Mn Me3TACN
已经有5人回复
-
求助最新的CCDC数据库升级包
已经有0人回复
-
高中化学教师求助：配合物一水硫酸四氨合铜的紫外可见吸收光谱数据
已经有2人回复
-
ACS omega，返修返回去目前为in peer review，求助进度问题
已经有4人回复
-
南开大学化学学院招收电催化方向2027级博士生、博士后
已经有27人回复
-
单晶解析，可协助单晶解析、精修、CIF 修正、错误排查
已经有0人回复
-
深圳大学化学与环境工程学院超分子团队招收2027级申请-考核制博士生
已经有6人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 有没有人会修改A类B类错误啊，求助
已经有3人回复
- CIF有B类错误，求帮忙修改
已经有13人回复
- 是否checkcif没有AB类错误就算把晶体修好了
已经有5人回复
- 求助精修cif数据及解决文件当中的A类B类C类错误
已经有5人回复
- 求助高手帮忙解析cif文件当中的A类C类错误以及精修参数是否合适等
已经有4人回复
- CIF的A类错误处理求助
已经有6人回复
- 两个A类错误，求高手指点，坐等回复！！！！！
已经有7人回复
- 【求助】一些A、B类错误求解
已经有15人回复
- 请问C类错误如何解决？有这样的C类错误可以发Acta C吗？谢谢
已经有7人回复
- help A 类错误
已经有4人回复
- 求助晶体解析中的B类错误
已经有21人回复
- 如何解释此类A.B类错误
已经有4人回复
- 新手求助pubcif添加图片问题以及checkcif时的C类和G类问题
已经有8人回复
- 求助cifA类及B类错误
已经有6人回复
- 求助两个B类错误，先谢了！
已经有8人回复
- 【求助】一个简单的A类错误！
已经有8人回复
- 【求助】A类错误
已经有4人回复
- 【求助】两个A类错误
已经有15人回复
- 【求助】求助B 类错误的解决方法
已经有5人回复
- 【求助】求教对CIF文件中2个A类错误的解释
已经有8人回复
jackdeng
专家顾问 (著名写手)
-
专家经验: +760 - 应助: 674 (博士)
- 贵宾: 0.125
- 金币: 42502.8
- 红花: 95
- 帖子: 2245
- 在线: 342.3小时
- 虫号: 117727
- 注册: 2005-11-26
- 性别: GG
- 专业: 无机化学
- 管辖: 晶体
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
hsc19892007: 金币+7, ★★★★★最佳答案, 很给力，谢谢 2014-04-15 15:24:39
感谢参与，应助指数 +1
hsc19892007: 金币+7, ★★★★★最佳答案, 很给力，谢谢 2014-04-15 15:24:39
|
Acta C对结构要求比较严，通常情况下，C类错误是可以接受的，但是你的C类错误中有一些明显是通过编辑CIF文件可以避免的： 1. 前两个错误是说你cif文件中的分子式和理论分子式不一样，所以分子量也有差异，解决这个问题，你首先要看cif文件中的Z值是不是和理论Z值一致，然后在lst文件的上半部分能看到理论的原子个数，将res文件中的原子个数照着lst中的一改，然后精修就可以了； 2. 第三个问题是你cif文件中没给出吸收校正方法，解决办法是将cif文件中的_exptl_absorpt_correction_type 后的问号改成 'multi-scan'，同时将_exptl_absorpt_process_details 后的问号改成与仪器吸收校正相对应的文献即可，因为仪器不同，参考文献不一样，所以我没法给出； 3. 问题4-6是你在结构精修是没有写入晶体的三维尺寸，解决办法是在res文件中加入size 0.** 0.** 0.**（你录晶体是的实际大小）； 4. 第七个问题是说你的电子数和理论不一样，这也是分子式不同造成的，解决了前两个问题，这个自然就没有了； 5. 问题8-10是原子椭球取向的问题，不用处理； 6. 问题11和12是亚胺基团的C或N上加的氢过多，不符合C和N形成四个和三个共价键的事实，解决办法是重新加氢； 7. 问题12-15不用处理； 8. 剩余的都是关于某个原子周围有距离为#埃的残峰，这个要看指定的原子是不是游离的，比如水分子，与其相连的残峰就有可能是H原子。 |
2楼2014-04-12 10:38:05
