[求助] 如图所示的压力有多大？ 已有1人参与

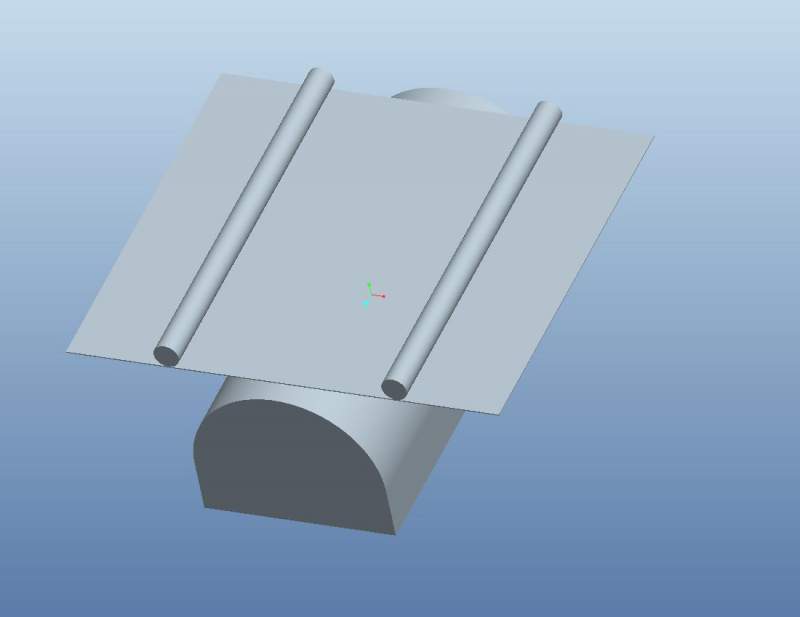

如下面图片所示，一块钢板放在下面的圆柱模具上，上面有两根压杆压着钢板，使钢板沿着模具弯曲，最小需要多少力？这个理论计算怎么算？

如图所示的压力有多大？
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-03-17 18:08:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jssnlina

新虫 (小有名气)
引用回帖:
9楼: Originally posted by peterflyer at 2014-03-18 15:34:04
这可能就有简化带来的误差在里面。比如实际材料是存在硬化的，材料的性质与材料的变形存在不均匀现象，变形过程中会产生温升影响屈服极限的大小，等等。...

好的，非常感谢你这么耐心的回答我的问题！
赞一下 回复此楼
10楼2014-03-18 15:40:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
查看全部 11 个回答

peterflyer

木虫之王 (文学泰斗)

peterflyer

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
jssnlina: 金币+5, ★★★很有帮助 2014-03-18 10:53:01
设钢板厚度h，宽度B，压杆据接触点的距离为L，钢的杨氏模量为E，屈服强度σs，在不考虑加工硬化的情况下所需的力P为：
P*L=2*Integral{σs*B*dy*y,0,h/2}=σs*B*h^2/4
即：P=σs*B*h^2/(4*L)
赞一下(3人) 回复此楼
2楼2014-03-17 20:49:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jssnlina

新虫 (小有名气)
引用回帖:
2楼: Originally posted by peterflyer at 2014-03-17 20:49:31
设钢板厚度h，宽度B，压杆据接触点的距离为L，钢的杨氏模量为E，屈服强度σs，在不考虑加工硬化的情况下所需的力P为：
P*L=2*Integral{σs*B*dy*y,0,h/2}=σs*B*h^2/4
即：P=σs*B*h^2/(4*L)

有关于这个问题的参考资料吗？
赞一下 回复此楼
3楼2014-03-18 09:19:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer
引用回帖:
3楼: Originally posted by jssnlina at 2014-03-18 09:19:14
有关于这个问题的参考资料吗？...

这是根据弹塑形力学知识进行的推导，无直接参考资料，可参考各弹塑形力学著作。楼主可做下实验验证一下。
赞一下 回复此楼
4楼2014-03-18 10:24:21
