[交流] fluent 无法初始化压力。

各位兄弟姐妹：
    我用fluent遇到一个问题。在初始化的时候，输入压力值后，然后：

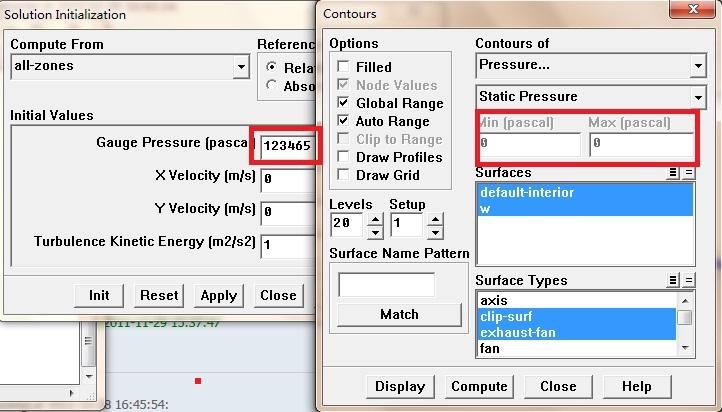

display -contour-pressure ，结果除开绝对压力等于操作压力外，无论静压、动压、总压都始终为零 ，如图所示,初始化的温度、成分等值都能正常显示。不知道是怎么回事，急需大学帮助。谢谢大家！
回复此楼

» 本帖已获得的红花（最新10朵）

underbless

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼2012-07-22 00:09:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖置顶 ( 共有8个 )

zjzsdu

木虫 (著名写手)
★ ★
金刚石(金币+1): 谢谢参与
xiegangmai: 金币+1, 谢谢参与！ 2012-07-22 22:28:02
如果你做的是稳态模拟的话，可以往下算是看看，毕竟初始化的值一般不会对最后的收敛解有太大的影响。
赞一下 回复此楼
2楼2012-07-22 08:36:18
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sun_rain

铁杆木虫 (著名写手)
★ ★ ★
金刚石(金币+1): 谢谢参与
xiegangmai: 金币+2, 鼓励讨论交流！ 2012-07-22 22:28:16
对，你可以先算一下，输出压力看一下结果，是不是跟你预想的一样。
理论上，初始值不影响最终结果的
赞一下 回复此楼
3楼2012-07-22 09:56:04
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

金刚石

铁虫 (小有名气)
引用回帖:
2楼: Originally posted by zjzsdu at 2012-07-22 08:36:18
如果你做的是稳态模拟的话，可以往下算是看看，毕竟初始化的值一般不会对最后的收敛解有太大的影响。

我做的是非稳态，算甲烷-氧气燃烧，结果总是燃不起来。
赞一下 回复此楼
5楼2012-07-22 11:30:37
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zjzsdu

木虫 (著名写手)
★
xiegangmai: 金币+1, 谢谢参与！ 2012-07-22 22:28:28
引用回帖:
5楼: Originally posted by 金刚石 at 2012-07-22 11:30:37
我做的是非稳态，算甲烷-氧气燃烧，结果总是燃不起来。...

这个没经验，我基本也没用过压力入口边界条件。你试试把操作压力调成0试试，看看help文件中对这表压、静压、总压的定义和区别，好运。
赞一下 回复此楼
6楼2012-07-22 11:47:59
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sun_rain

铁杆木虫 (著名写手)
★ ★
金刚石: 金币+2 2012-07-25 13:01:31
引用回帖:
5楼: Originally posted by 金刚石 at 2012-07-22 11:30:37
我做的是非稳态，算甲烷-氧气燃烧，结果总是燃不起来。...

你用的什么模型，什么入口，什么出口，出现什么结果？
CH4比例怎样？
赞一下 回复此楼
7楼2012-07-24 13:48:37
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

金刚石

铁虫 (小有名气)
引用回帖:
7楼: Originally posted by sun_rain at 2012-07-24 13:48:37
你用的什么模型，什么入口，什么出口，出现什么结果？
CH4比例怎样？...

湍流模型：k-e ，
燃烧模型：species —volumetric----FR/ED
没设出入口，四周都为wall,温度为：300
ch4比例为：0.055（初始设置值）一直不变。

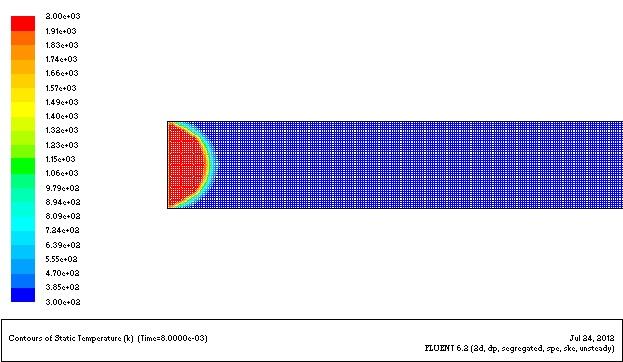

温度如图：
麻烦你帮我看看，谢谢！
赞一下 回复此楼
8楼2012-07-24 18:16:44
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sun_rain

铁杆木虫 (著名写手)
★ ★ ★
xiegangmai: 金币+3, 谢谢参与！ 2012-07-24 22:57:23
引用回帖:
8楼: Originally posted by 金刚石 at 2012-07-24 18:16:44
湍流模型：k-e ，
燃烧模型：species —volumetric----FR/ED
没设出入口，四周都为wall,温度为：300
ch4比例为：0.055（初始设置值）一直不变。
温度如图：
麻烦你帮我看看，谢谢！
72/ab/600727_1343124983_ ...

有没patch一个高温区呢？或者采用点火的方式点燃呢？
否则300K的温度很难自己着起来。
PS：用有限速度/ED模型，还需要先设置一点儿产物，比如CO2和H20先给其一个初始值来诱发反应。
good luck!
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

金刚石
9楼2012-07-24 19:37:08
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

金刚石

铁虫 (小有名气)
送鲜花一朵
引用回帖:
9楼: Originally posted by sun_rain at 2012-07-24 19:37:08
有没patch一个高温区呢？或者采用点火的方式点燃呢？
否则300K的温度很难自己着起来。
PS：用有限速度/ED模型，还需要先设置一点儿产物，比如CO2和H20先给其一个初始值来诱发反应。
good luck!...

我有patch高温区，如我上图所传的那个半圆形的高温区，就是我patch的。初始设置的时候patch里面成分设的是当作完全反应设置的。不过温度就是保持着不变，化学反应一直不进行。
赞一下 回复此楼
10楼2012-07-25 13:01:06
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sun_rain

铁杆木虫 (著名写手)
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
xiegangmai: 金币+1, 谢谢参与！ 2012-07-26 00:06:03
引用回帖:
10楼: Originally posted by 金刚石 at 2012-07-25 13:01:06
我有patch高温区，如我上图所传的那个半圆形的高温区，就是我patch的。初始设置的时候patch里面成分设的是当作完全反应设置的。不过温度就是保持着不变，化学反应一直不进行。...

完全反应是什么意思？
你patch下CO2和H2O分别为1%试一下呢？
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

金刚石
11楼2012-07-25 13:35:07
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

金刚石

铁虫 (小有名气)
送鲜花一朵
引用回帖:
11楼: Originally posted by sun_rain at 2012-07-25 13:35:07
完全反应是什么意思？
你patch下CO2和H2O分别为1%试一下呢？...

呵呵，不好意思，刚才没说清楚，我patch区域里面的成分设置，就是ch4和O2都为零。co2和h2o分别为：0.145  和0.118，就是说这个区里面已经完全反应了。。我试下你说的方法！谢谢
赞一下 回复此楼
12楼2012-07-25 22:10:42
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sun_rain

铁杆木虫 (著名写手)
★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
xiegangmai: 金币+2, 鼓励讨论交流！ 2012-07-27 00:17:30
引用回帖:
12楼: Originally posted by 金刚石 at 2012-07-25 22:10:42
呵呵，不好意思，刚才没说清楚，我patch区域里面的成分设置，就是ch4和O2都为零。co2和h2o分别为：0.145  和0.118，就是说这个区里面已经完全反应了。。我试下你说的方法！谢谢...

patch时，CO2和H20也不要那么高的比例，如果太高，可能就要发生逆反应了，之所以又需要设置，主要是为了诱发反应，为什么要诱发，原因我也不清楚，但是在fluent的一些书里的确有提。
另外，反应究竟有没发生，也可以在monitor里监测一下，看一下反应到什么程度了，然后再分析原因。
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

金刚石
13楼2012-07-26 11:32:43
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

金刚石

铁虫 (小有名气)
送鲜花一朵
引用回帖:
13楼: Originally posted by sun_rain at 2012-07-26 11:32:43
patch时，CO2和H20也不要那么高的比例，如果太高，可能就要发生逆反应了，之所以又需要设置，主要是为了诱发反应，为什么要诱发，原因我也不清楚，但是在fluent的一些书里的确有提。
另外，反应究竟有没发生，也可 ...

非常感谢。我按你的设置，现在已经能燃烧了，而且查看反应是进行了的。

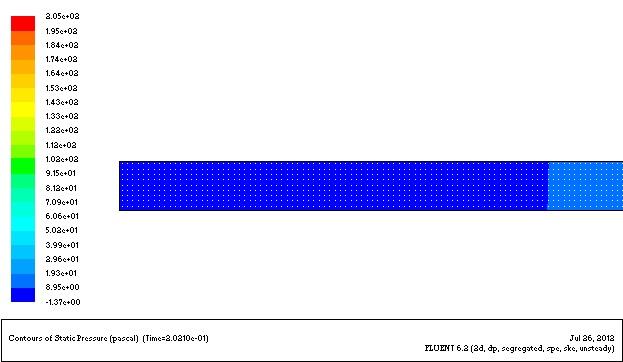

不过又遇到一个问题：进行的速度非常慢，而且压力也上不去，还老是有负值，能帮我解答一下么？ 谢谢 。我操作条件里面设置的压力为1大气压，初始化的时候，静压为零。

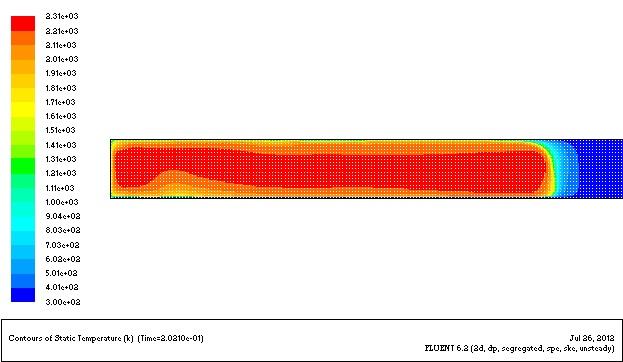

温度
赞一下 回复此楼
14楼2012-07-26 23:31:17
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

underbless

铜虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
送红花一朵
不知道楼主还在不在     这方面资料真心少   初学者好难哦
赞一下 回复此楼
15楼2014-09-20 20:44:26
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

受热热饭

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
现在小木虫的问题都没人回答了，真惨
赞一下 回复此楼
16楼2018-07-09 09:00:53
