[求助] ZnO的TEM分析 已有3人参与

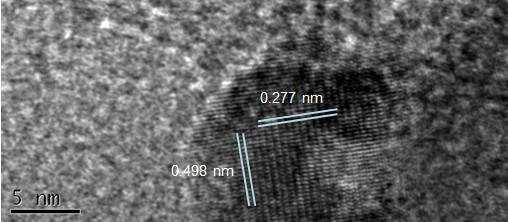

这是我拍的ZnO的晶格
ZnO的TEM分析[/img]
但是根据标尺测量了晶格的间距,怎么有一个方向比ZnO的最大的晶格间距0.2814还要大好多啊?这样就没法对该晶格进行晶面的指认了。
下图是对图片做的FFT变换
ZnO的TEM分析-1[/img]
同样算出了大约为0.5nm的晶格间距,为什么会发生这种情况呢?
请各位高手帮我解决一下,如果不能指认晶面,工作很难继续推进了,万分感激!!!
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

solar123

金虫 (小有名气)

按照你说的,确实挺奇怪的,看看高手们怎么说
2楼2014-02-14 16:12:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

627liuyanli

金虫 (小有名气)

自己顶一下,请TEM分析高手帮忙看看。。。
3楼2014-02-15 09:51:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

627liuyanli

金虫 (小有名气)

为什么呢?还是想不通。。。各位帮帮忙吧。。。
4楼2014-02-15 19:54:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gxytju2008

专家顾问 (文坛精英)

【答案】应助回帖

感谢参与,应助指数 +1
多照几次多弄点照片看看,HRTEM不是每张都能指认的感觉,有奇奇怪怪的也正常,太微观的东西了
5楼2014-02-15 22:08:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

皓联达电镜

新虫 (初入文坛)


【答案】应助回帖

这图拍的不太好,衬度离位比较严重,应该多拍几张。
6楼2014-02-26 22:11:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

frankcs

铁虫 (小有名气)

【答案】应助回帖

你有查一下ZnO各种不同结构物相的面间距信息吗?看看有没有能对上的。不要只看自己关注的相

[ 发自手机版 http://muchong.com/3g ]
7楼2014-02-27 10:34:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

frankcs

铁虫 (小有名气)

【答案】应助回帖

另外有没有0.25左右的面间距,可能有short range ordering的出现。这样会出现两倍面间距的衍射点。你的那个图好像相散没调好

[ 发自手机版 http://muchong.com/3g ]
8楼2014-02-27 10:38:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

627liuyanli

金虫 (小有名气)

引用回帖:
8楼: Originally posted by frankcs at 2014-02-27 10:38:09
另外有没有0.25左右的面间距,可能有short range ordering的出现。这样会出现两倍面间距的衍射点。你的那个图好像相散没调好

非常感谢,ZnO确实有2.5 nm的面间距,可short range ordering这种怎么会发生呢
9楼2014-02-27 11:38:59
