[求助] 蒸馏塔设计遇到的问题

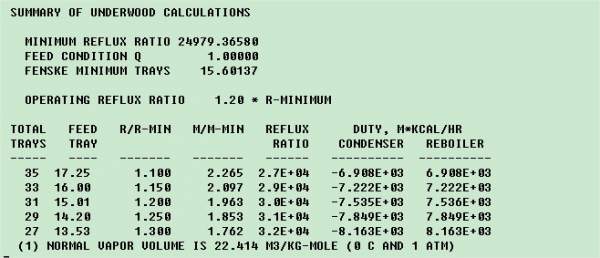

这两天研究蒸馏塔设计。从网上找了一个例题。本来想照着做，在重复简捷法计算塔板与回流比是就出现了很大的差别。尤其是“MINIMUM REFLUX RATIO 24979.36580 ”这差的更多，最小回流比2万多，太夸张了。 还请高人指导。下面是不一样的地方。以及附图。（我把握做的那个例题也发出来，高手也知道我做的是哪个）
- 本文出自马后炮化工论坛，原文地址：http://bbs.mahoupao.com/thread-73238-1-1.html
蒸馏塔设计遇到的问题

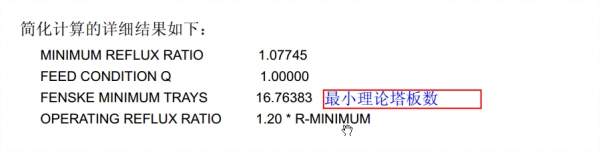

蒸馏塔设计遇到的问题-1

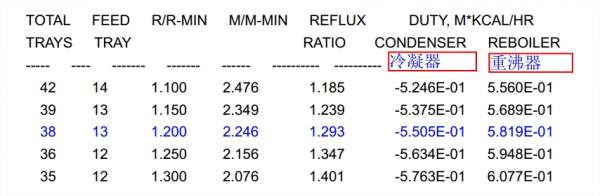

蒸馏塔设计遇到的问题-2
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
君子厚积薄发
1楼 2013-10-12 16:29:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiaofan700

铁杆木虫 (正式写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
scu2020: 金币+1, 感谢应助交流，常来工艺技术版 2013-10-14 09:22:40
scu2020: 专家考核 2013-10-14 09:23:33
f171gsg9: 金币+1, ★★★很有帮助, 我上传我做的了，还请高手榜我看看。 2013-10-14 11:09:40
你这光说了结果，谁 也不知道你怎么设置的，怎么给你分析原因。最好把你做的源文件发上来
赞一下 回复此楼
优雅的背后野性怎能驯服？
2楼2013-10-14 09:22:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

scu2020

荣誉版主 (知名作家)

努力努力
楼主听xiaofan兄的建议，他是化工软件高手
赞一下 回复此楼
3楼2013-10-14 09:23:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lelelbom

铁杆木虫 (著名写手)
“xiaofan“”这个是我的号，马甲遭到打劫了，求例题源文件，这方面我也还行的
赞一下 回复此楼
4楼2013-10-14 09:30:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

f171gsg9

金虫 (小有名气)
这是我自己做的，还请高手能帮我看看。
赞一下 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : 蒸馏塔设计.prz
    • 2013-10-14 11:08:24, 37.98 K
君子厚积薄发
5楼2013-10-14 11:08:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

f171gsg9

金虫 (小有名气)
引用回帖:
3楼: Originally posted by scu2020 at 2013-10-14 09:23:24
楼主听xiaofan兄的建议，他是化工软件高手

文件已经上传了，谢谢提醒。
赞一下 回复此楼
君子厚积薄发
6楼2013-10-14 11:10:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lelelbom

铁杆木虫 (著名写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
f171gsg9(scu2020代发): 金币+1, 感谢应助交流，常来工艺技术版 2013-10-15 09:32:56
简单计算，不一定最佳，第一张图显示的回流比，第二张图显示的回流速率，错误的，可能是版本存在问题，楼主找一下以前版本的，9.0的和楼主问题一样的显示错误
赞一下 回复此楼
7楼2013-10-14 12:33:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

f171gsg9

金虫 (小有名气)
引用回帖:
7楼: Originally posted by lelelbom at 2013-10-14 12:33:10
简单计算，不一定最佳，第一张图显示的回流比，第二张图显示的回流速率，错误的，可能是版本存在问题，楼主找一下以前版本的，9.0的和楼主问题一样的显示错误

前两个图是从例题中截取的图。我用的8.1的版本。
赞一下 回复此楼
君子厚积薄发
8楼2013-10-14 13:52:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
