[求助] 连接体网格划分出问题

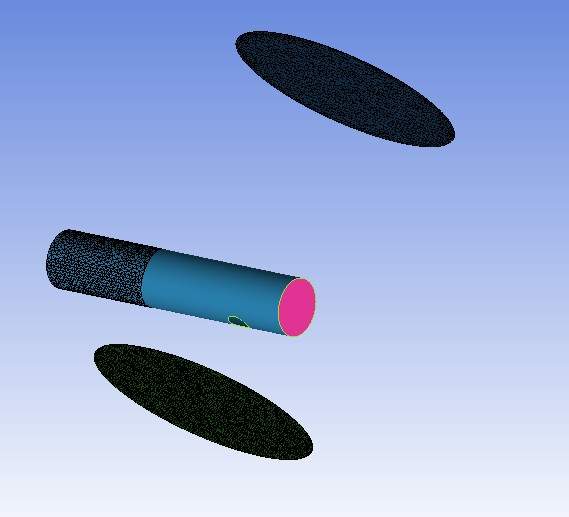

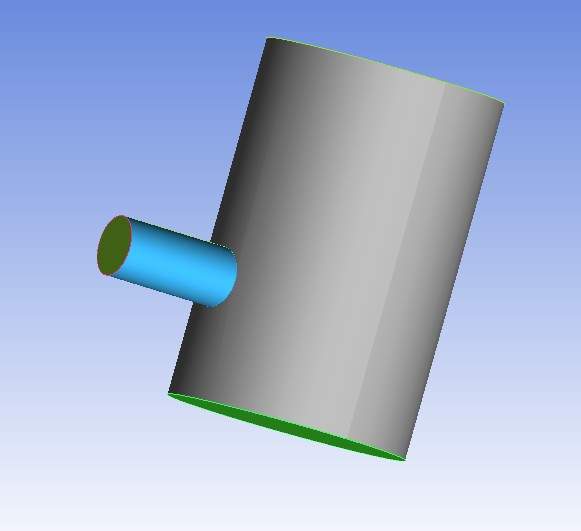

结构如下图1,2，是一个塔的气体分布器，有一根横管，左端是气体进口，右端封闭，下面开个槽，将这根管插进塔内做气体分布器，画完网格出现下图3情况，右端的封闭面不起效果，icem将其识别为流体域了，若想让右边起到墙的效果，气体从那个小孔流出，改怎么做呢？？求大神帮助
连接体网格划分出问题


连接体网格划分出问题-1


连接体网格划分出问题-2
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-08-28 10:01:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

achilFes1990

木虫 (著名写手)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
wanghuajin: 金币+1, ★有帮助 2013-08-28 16:20:25
xiegangmai: 金币+2, 谢谢参与！ 2013-08-29 21:42:43
我没有弄太明白你想要做什么，但是ICEM的非结构网格都是在BODY里生成，你把流体域分别建立BODY，然后生成网格，就可以了。

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
扫一扫关注我的微信公众号，共同学习船舶CFD
2楼2013-08-28 11:06:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tarcy

金虫 (正式写手)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
wanghuajin: 金币+1, ★有帮助 2013-08-28 16:20:33
xiegangmai: 金币+2, 鼓励讨论交流！ 2013-08-29 21:42:48
管壁应该有一定厚度，流体域应该连通。
这两个问题处理完，你的body就好选取了。
或者如楼上，建立body明晰，part定义清楚壁面情况，也可以。
赞一下 回复此楼
3楼2013-08-28 14:55:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wanghuajin

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by tarcy at 2013-08-28 14:55:30
管壁应该有一定厚度，流体域应该连通。
这两个问题处理完，你的body就好选取了。
或者如楼上，建立body明晰，part定义清楚壁面情况，也可以。

现在问题是外面一节加上塔就已经形成一个封闭的体，里面这一节被当成了流体域，所以都没有对它进行面网格划分。还有建立body明晰是什么意思？？不懂，求教
赞一下 回复此楼
4楼2013-08-28 16:20:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tarcy

金虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★
wanghuajin: 金币+3, ★★★很有帮助 2013-08-28 16:54:16
xiegangmai: 金币+2, 鼓励讨论交流！ 2013-08-29 21:42:54
引用回帖:
4楼: Originally posted by wanghuajin at 2013-08-28 16:20:03
现在问题是外面一节加上塔就已经形成一个封闭的体，里面这一节被当成了流体域，所以都没有对它进行面网格划分。还有建立body明晰是什么意思？？不懂，求教...

塔体建立一个body，圆柱体建立一个body。
然后，圆柱体的壁面部分全部定义为一个Part，圆柱体与塔体交界的位置定义一个part。 在计算的时候，壁面定义为wall；交界部分定义为interface.(针对CFX情况)
但是这样处理并不是最优方法，还需要从几何入手。
赞一下 回复此楼
5楼2013-08-28 16:47:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wanghuajin

新虫 (初入文坛)
引用回帖:
5楼: Originally posted by tarcy at 2013-08-28 16:47:46
塔体建立一个body，圆柱体建立一个body。
然后，圆柱体的壁面部分全部定义为一个Part，圆柱体与塔体交界的位置定义一个part。 在计算的时候，壁面定义为wall；交界部分定义为interface.(针对CFX情况)
但是这样处 ...

好像有点眉目了。试试，谢啦。
赞一下 回复此楼
6楼2013-08-28 16:54:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yu4jinyuan6729

金虫 (初入文坛)
★
xiegangmai: 金币+1, 谢谢参与！ 2013-08-30 23:35:13
流体区域可以建BODY
赞一下 回复此楼
7楼2013-08-30 09:52:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
