[求助]
这是我网格划分划得太密了？
|

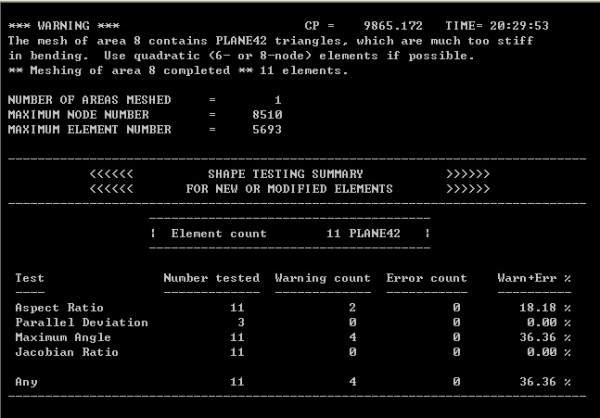

我稍微将网格改密一点就出现这个问题，之前还能好好划分，懂得大师教教我吧 [2C[YW4A_@JYQ`KR2ES}PUV.jpg |
回复此楼» 猜你喜欢
085600材料与化工301分求调剂院校
已经有5人回复
-
081700，311，求调剂
已经有15人回复
-
一志愿北京化工085600 310分求调剂
已经有18人回复
-
材料与化工371求调剂
已经有14人回复
-
336材料与化工085600求调剂
已经有7人回复
-
材料334求调剂
已经有18人回复
-
331求调剂
已经有8人回复
-
332求调剂
已经有17人回复
-
一志愿南京航空航天大学 材料与化工329分求调剂
已经有4人回复
-
材料专硕322
已经有7人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- ansys网格划分
已经有5人回复
- ANSYS命令流的网格划分问题
已经有7人回复
- 这样当然体怎么划分六面体网格 跪求
已经有19人回复
- ICEM结构网格划分
已经有10人回复
- 请教fluent中cooper划分网格的方法中interval count是什么
已经有5人回复
- 网格划分的意义
已经有10人回复
- ICEM网格划分问题
已经有15人回复
- gambit中网格划分问题
已经有6人回复
- ansys 13.0 网格划分和边界定义怎么设置，拜求高手
已经有13人回复
- gambit划分长方形面网格或长方体体网格时需要先对边界层和边进行网格划分吗？
已经有9人回复
- ANSYS关于网格划分的问题
已经有19人回复
- 关于O形的网格划分问题
已经有5人回复
- ansys之网格划分
已经有9人回复
- 【求助】关于gambit中网格划分时可分区划分问题？
已经有18人回复
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
xiegangmai: 金币+2, 鼓励讨论交流！ 2013-07-27 10:10:52
谭由又: 金币+5, ★有帮助, 谢谢您的帮助 2013-07-31 12:45:19
感谢参与，应助指数 +1
xiegangmai: 金币+2, 鼓励讨论交流！ 2013-07-27 10:10:52
谭由又: 金币+5, ★有帮助, 谢谢您的帮助 2013-07-31 12:45:19
|
一般来说，网格密一些，单元质量会更好一些。但是不知道你的具体模型和操作过程，很难准确发表意见。 你可以检查一下 Area 8 的形状： 首先，它是否只有 3 或 4 条边，如果多于 4 条边，最好先将它切割成几个小面，每个面只有 3 或 4 条边。这样，对网格加密一般就不会出现问题了。 其次，根据该警告信息的提示，不要使用 PLANE42 单元，改用 PLANE82 单元。 或者，对网格进行一次检查，看看有问题的单元在哪里，然后对这些单元进行网格细化。 |
2楼2013-07-27 07:18:37
