[求助] ANSYS变化曲线图出不来

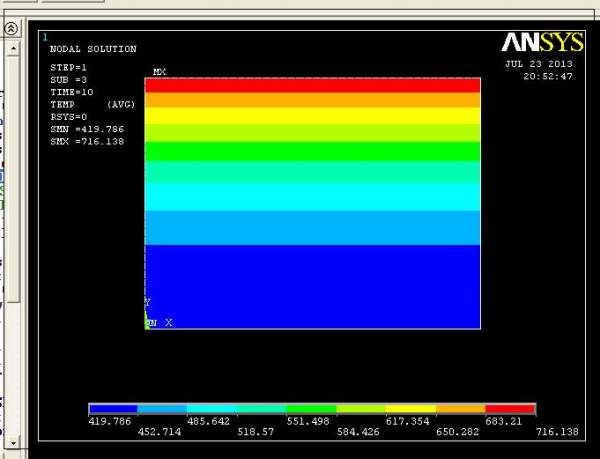

我在做温度场分析，矩形面，照书上，将矩形面1/4作为模型，可以得出温度场图及温度随时间变化曲线图。我又将整个矩形面作为模型，得出温度场图，但曲线图就出不来，不知为什么，请各位指教。如图：
ANSYS变化曲线图出不来


ANSYS变化曲线图出不来-1
ANSYS变化曲线图出不来-2



[ Last edited by cdfjtxy on 2013-7-23 at 22:30 ]
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-07-23 21:24:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
cdfjtxy: 金币+5, ★有帮助 2013-07-24 15:26:08
xiegangmai: 金币+2, 谢谢参与！ 2013-07-24 22:39:15

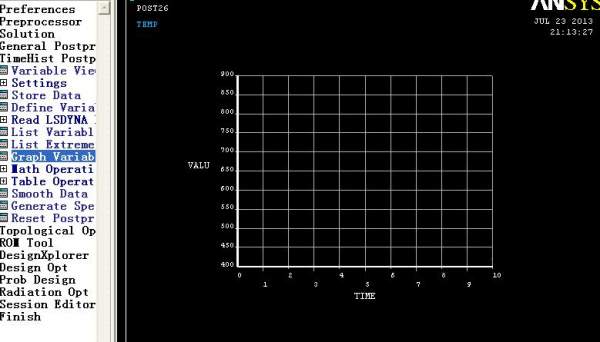

从你的第二张图来看，你在执行 Graph Variables 时好像没有输入要显示的变量编号，如果输入了要显示的变量号，在第二张图的左边应该会显示相应的变量信息，现在没有任何信息。
赞一下 回复此楼
2楼2013-07-24 11:41:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cdfjtxy

新虫 (初入文坛)

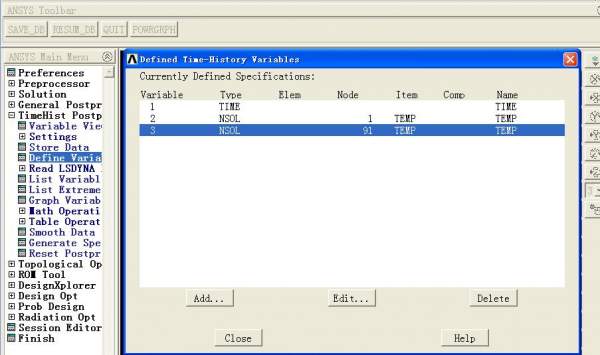

执行Graph variab：选了节点，第三张图可以看到选的节点，不知为什么曲线出不来。我又做几遍，曲线出来了。可能是前面步骤有错误。

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
3楼2013-07-24 15:25:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)
★ ★
xiegangmai: 金币+2, 鼓励讨论交流！ 2013-07-25 22:00:39
第三张图是定义变量用的，它只表明你确实定义了变量。但是，在执行 Graph Variables 时必须指定变量编号，否则，无论定义过多少节点变量都是不会绘制曲线的。
赞一下 回复此楼
4楼2013-07-25 08:03:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sunshine987

新虫 (初入文坛)
这个问题最后到底怎样解决的？我也遇到这样的问题了？
赞一下 回复此楼
5楼2013-09-24 11:23:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wen05080109

新虫 (初入文坛)
我以为遇到这样的问题，求高手指点一下，做论文很急啊！
赞一下 回复此楼
6楼2014-03-26 20:25:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shengzj

铁虫 (正式写手)
通过节点连线来定义路径  然后定义路径上要显示的节点应力 应变 位移等
赞一下 回复此楼
7楼2014-03-27 00:17:49
