[求助] ANSYS瞬态温度变化曲线不能显示

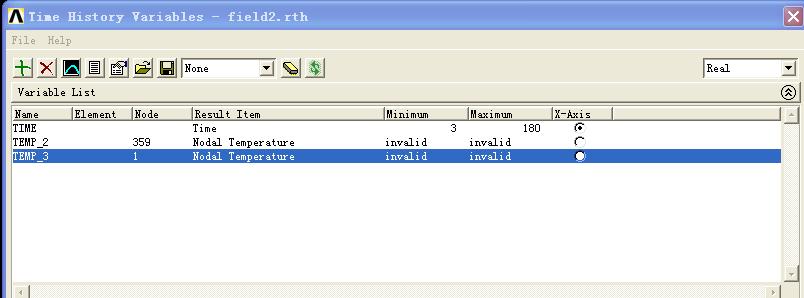

有谁在用ansys求解温度场的时候遇到过此类问题吗？见附件的图，第一次碰到，望高手给予指点！我肯定设定了瞬态分析选项和每一步输出选项！
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
0加0等于8
1楼 2012-02-29 08:58:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖置顶 ( 共有1个 )

臭水沟

荣誉版主 (知名作家)

化工小生
★
臭水沟: 回帖置顶 2012-06-13 20:41:08
xiegangmai: 金币+1, 谢谢参与！ 2012-06-13 23:15:57
楼主已经说明解决方法：
问题已经解决，主要是耦合场中不同场单元不同，所以没选上温度场的单元节点。
赞一下 回复此楼
好好生活，勤奋科研！
4楼2012-06-13 20:41:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

hudie012

荣誉版主 (文坛精英)

小兔爱吃萝卜

优秀版主优秀版主优秀版主
感谢参与，应助指数 +1
xiegangmai(应助指数-1): 谢谢参与！非应助请不用选择“应助回帖” 2012-03-01 23:03:29
你选的只是一个点，怎么显示曲线？
赞一下 回复此楼
todayisagift
2楼2012-03-01 16:48:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

m_xmc

木虫 (正式写手)

准学者
可能楼上的没有明白我的意思，我说的是节点温度为INVALID，为什么，如果节点温度有值的话，自然就画出曲线了！
赞一下 回复此楼
0加0等于8
3楼2012-03-02 08:44:14
