应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 晶体 » 测试表征 » 有个含双键的配合物的变温粉末PXRD图，如何鉴别是峰位移、新的峰生成
北京石油化工学院2026年研究生招生接收调剂公告
171/2返回列表12下一页
查看: 1686  |  回复: 16
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

ming142007

铁杆木虫 (职业作家)

化学百科

[求助] 有个含双键的配合物的变温粉末PXRD图，如何鉴别是峰位移、新的峰生成

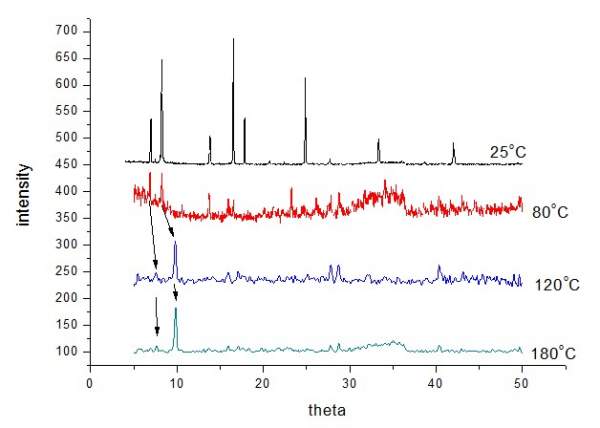

有个含双键的柔性二羧酸配体形成的配合物的变温粉末PXRD图，如何鉴别是峰位移、新的峰生成。

这说明了什么呢？
有个含双键的配合物的变温粉末PXRD图，如何鉴别是峰位移、新的峰生成
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-06-15 11:45:29
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

wwyygg0520

新虫 (文坛精英)

头大不怕雨淋

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
ming142007: 金币+20, ★有帮助, 谢谢，希望可以继续回答我的疑问 2013-06-16 15:51:36
你这数据太粗糙啦，很难判断是神马情况。

此外，变温XRD还要结合其它表征结果才好说明问题，包括热分析、红外、核磁等
赞一下 回复此楼
2楼2013-06-15 14:25:27
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

ming142007

铁杆木虫 (职业作家)

化学百科
引用回帖:
2楼: Originally posted by wwyygg0520 at 2013-06-15 14:25:27
你这数据太粗糙啦，很难判断是神马情况。

此外，变温XRD还要结合其它表征结果才好说明问题，包括热分析、红外、核磁等

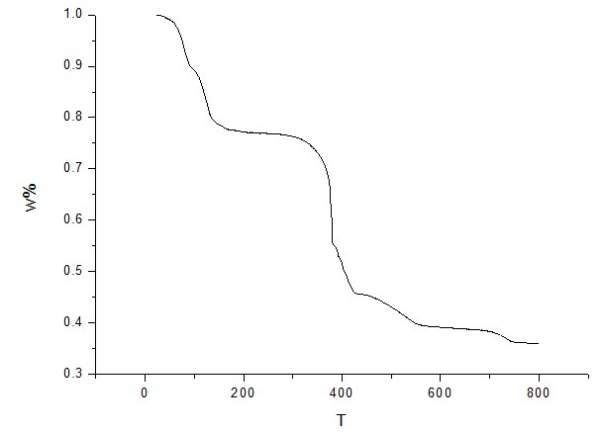

你好，我附上热重和红外数据，麻烦分析一下，谢谢！

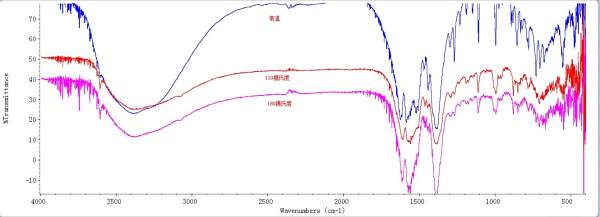

红外图中，从上到下分别为常温，110摄氏度，180摄氏度，从110摄氏度开始，1520cm-1处，明显少了一个峰了。
有个含双键的配合物的变温粉末PXRD图，如何鉴别是峰位移、新的峰生成-1


有个含双键的配合物的变温粉末PXRD图，如何鉴别是峰位移、新的峰生成-2
赞一下 回复此楼
3楼2013-06-15 15:22:01
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

wwyygg0520

新虫 (文坛精英)

头大不怕雨淋

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
ming142007: 金币+20, ★有帮助, 谢谢，希望可以继续回答我的疑问 2013-06-16 15:51:52
100度左右有20%的失重，或许是失去结晶水。
你不必做原位的变温XRD，因为那样的话损失了精度。
就把样品缓慢升温至180oC，烧上几个小时，自然冷却后收一个较高精度的普通XRD分析看
赞一下 回复此楼
4楼2013-06-15 17:05:06
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

ming142007

铁杆木虫 (职业作家)

化学百科
引用回帖:
4楼: Originally posted by wwyygg0520 at 2013-06-15 17:05:06
100度左右有20%的失重，或许是失去结晶水。
你不必做原位的变温XRD，因为那样的话损失了精度。
就把样品缓慢升温至180oC，烧上几个小时，自然冷却后收一个较高精度的普通XRD分析看

我做的80度，120度，180度的粉末就是升温后降温到常温做的xrd
赞一下 回复此楼
5楼2013-06-15 22:30:19
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

wwyygg0520

新虫 (文坛精英)

头大不怕雨淋
不是原位的质量还这么差啊.........
IR和XRD的结果都不好说，难以确定....分析分析原晶体结构中有哪些可能的变化吧.....

或者收个热处理之后的单晶数据
赞一下 回复此楼
6楼2013-06-16 08:39:47
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

ming142007

铁杆木虫 (职业作家)

化学百科
引用回帖:
6楼: Originally posted by wwyygg0520 at 2013-06-16 08:39:47
不是原位的质量还这么差啊.........
IR和XRD的结果都不好说，难以确定....分析分析原晶体结构中有哪些可能的变化吧.....

或者收个热处理之后的单晶数据

嗯，谢谢你，xrd确实不好，我的晶体就算在50度抽真空都一下子变成粉末了，基本就是失去客体水都会变成粉末的了，用甲醇或乙醇泡也变成粉末，不知有没有更好的方法除客体水，还可以保持晶型的呢？
晶体结构就是金属和有双键的羧酸配体，加热应该也不会双键加成的，还是比较难想到有什么变化了的。
赞一下 回复此楼
7楼2013-06-16 08:58:54
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

ming142007

铁杆木虫 (职业作家)

化学百科
引用回帖:
6楼: Originally posted by wwyygg0520 at 2013-06-16 08:39:47
不是原位的质量还这么差啊.........
IR和XRD的结果都不好说，难以确定....分析分析原晶体结构中有哪些可能的变化吧.....

或者收个热处理之后的单晶数据

接上楼，还想请教的是，红外谱图中，在1520cm-1那里消失的峰应该是水的弯曲振动峰吗，还是其他的？
赞一下 回复此楼
8楼2013-06-16 09:48:59
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

wwyygg0520

新虫 (文坛精英)

头大不怕雨淋
根据你说的情况，不像是相变，更像是风化................

1520波数那里的变化也不明显....
赞一下 回复此楼
9楼2013-06-16 14:19:01
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

xiaobei123

银虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
ming142007: 金币+25, ★有帮助, 谢谢，希望可以继续回答我的疑问 2013-06-16 15:52:58
对于柔性孔洞化合物，一般客体分子除掉后，骨架就会坍塌，所以你的应该是随着客体分子的失去，骨架坏了，TG是看不出结构是否变坏的，你的XRD说明8O度时你的骨架已经开始部分坏了，到180时，基本坏了，个人见解，仅作参考！
赞一下 回复此楼
10楼2013-06-16 14:37:24
已阅   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 ming142007 的主题更新
171/2返回列表12下一页
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 求调剂 +3 电气小神童 2026-04-04 4/200 2026-04-06 23:16 by 电气小神童
[考研] 265求调剂 +9 小木虫085600 2026-04-06 9/450 2026-04-06 22:34 by chenzhimin
[考研] 349求调剂 +11 zwjjjjjj 2026-03-31 12/600 2026-04-06 21:27 by zwjjjjjj
[考研] 312求调剂 +13 gtw1 2026-04-06 15/750 2026-04-06 20:25 by lijunpoly
[考研] 0703调剂，一志愿天津大学319分 +16 haaaabcd 2026-04-05 17/850 2026-04-06 19:25 by 尚水阁主
[考研] 0857大类环境工程B区求调剂 +3 龚禹铭 2026-04-05 3/150 2026-04-06 10:22 by 蓝云思雨
[考研] 生物与医药086000调剂一志愿西北农林320分 +3 美美女士 2026-04-03 3/150 2026-04-05 21:55 by 学员8dgXkO
[考研] 308求调剂 +3 终不似从前 2026-04-05 3/150 2026-04-05 20:07 by 啵啵啵0119
[考研] 081200-11408-276学硕求调剂 +4 崔wj 2026-04-04 5/250 2026-04-05 14:06 by imissbao
[考研] 266分，一志愿电气工程，本科材料，求材料专业调剂 +11 哇呼哼呼哼 2026-04-01 12/600 2026-04-04 23:17 by 永字号
[考研] 292分，材料与化工，申请调剂 +22 程晴之 2026-04-01 26/1300 2026-04-04 22:03 by hemengdong
[考研] 363求调剂 +7 zh096 2026-04-04 7/350 2026-04-04 17:13 by dongzh2009
[考研] 材料调剂 +11 吴棂颖！ 2026-04-03 11/550 2026-04-04 09:56 by 小小树2024
[考研] 265求调剂 +17 林深温澜 2026-04-01 20/1000 2026-04-04 01:09 by userper
[考研] 求材料调剂，一志愿郑州大学289分 +15 硕星赴 2026-04-03 15/750 2026-04-04 01:01 by userper
[考研] 调剂 +5 asdasdassda 2026-04-03 6/300 2026-04-03 20:27 by 岸上的一条鱼
[考研] 312求调剂 +6 小小墨123 2026-04-02 7/350 2026-04-03 07:32 by jsw79
[考研] 08工科275求调剂，可跨考。 +5 AaAa7420 2026-03-31 5/250 2026-04-01 15:21 by 159357hjz
[考研] 335求调剂 +3 321* 2026-03-31 4/200 2026-04-01 00:00 by 321*
[考研] 物理学调剂 +4 小羊36 2026-03-30 4/200 2026-03-31 16:16 by lishahe
信息提示
关闭
请填处理意见
关闭
