24小时热门版块排行榜

查看: 1692  |  回复: 6

yj108127

银虫 (小有名气)


[交流] DSC析出相变交流

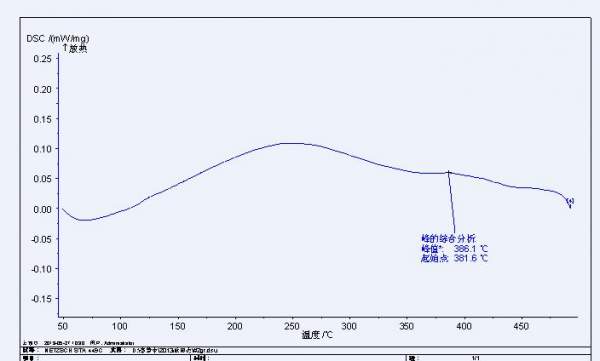

变形态后固溶的Mg-Al系镁合金,做DSC想看Mg17Al12析出相变峰的,这个图升温速度是5K/min,怎么没有明显的峰?开始做过10K/min的,也没峰,觉得速度太快,然后改了5K/min,还是没有峰。是机器的原因么,实验室的老师说这个机器主要是做高温的DSC,对低温的小峰不是很敏感,是机器的原因么,还是析出相太少,所以没什么峰?
DSC析出相变交流
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

» 抢金币啦!回帖就可以得到:

查看全部散金贴

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gzl9901

铁杆木虫 (文坛精英)


祝一切顺利,科研成果累累!顺便抢金币!
2楼2013-06-08 13:38:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

远航

金虫 (正式写手)


★ ★
小木虫: 金币+0.5, 给个红包,谢谢回帖
yj108127: 金币+1 2013-07-31 09:12:26
是不是没有做base line?
3楼2013-06-09 00:22:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yj108127

银虫 (小有名气)


引用回帖:
3楼: Originally posted by 远航 at 2013-06-09 00:22:51
是不是没有做base line?

是参考线么?没做呢。
做了会有效果么?具体方法还求指点。
4楼2013-06-09 09:51:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

2012210163

新虫 (小有名气)


★ ★
小木虫: 金币+0.5, 给个红包,谢谢回帖
yj108127: 金币+1 2013-07-31 09:12:10
(1)就是跑空坩埚,然后用实际做的减掉空坩埚采集的基线,就得到样品的DSC曲线。
(2)可以通过保温做XRD来确定析出峰的大致范围。
(3)考虑实验室老师说的话,应该是仪器的灵敏度问题。
这些都可以通过实验分析验证。
5楼2013-06-09 14:54:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dreampattern

木虫 (正式写手)


★ ★
小木虫: 金币+0.5, 给个红包,谢谢回帖
yj108127: 金币+1 2013-07-31 09:12:16
貌似几个基本的问题都没有好好解决。 DSC实验的时候需要好好测定一下基线,此外还需要对标样进行测定和校正。另外DSC的测定是一个动态的测定,如果相生长较为缓慢的话,DSC/DTA是无法测定出来的。此外对于样品测定前的预处理退火也需要把握。应该是在Mg17Al2 这个相变温度点的大概50K左右退火2周的时间。从ASM相图上看,Mg含量为58 at.%的情况下,相变温度大概在300 degree C,所以温度很低可能也无法达到平衡态,因此建议退火4周,然后测定。不过还有一点可能也还是无法看到,因为从相图中可以看到如果实验样品制备就是58%Mg的成分含量,那么可能会出现制备出来的样品就是Al12Mg17的单相,所以在上述建议退火热处理样品后,还应该看看XRD,是不是样品中含有Al3Mg2和Al12Mg17的混合相,这样才能保证样品会有机会出现低温下的相变。如果还是不行可以考虑对样品进行cold working,因为这样,样品中成核的几率会增加,有利于相形成。
总之楼主逻辑思路还是非常欠缺。好好分析相图!

[ Last edited by dreampattern on 2013-7-11 at 05:42 ]
6楼2013-07-11 05:41:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cjfhit921

金虫 (初入文坛)


★ ★
小木虫: 金币+0.5, 给个红包,谢谢回帖
yj108127: 金币+1 2013-07-31 09:11:47
在DSC基线准确的情况下,如果峰不明显,你可以对数据求导试一试。再就是从你的图看350-400之间确实峰不明显,峰所包围的面积很小即析出相较少,但是你的150-300间的放热峰面积不小啊,析出相应该比较多。
7楼2013-07-11 07:38:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 yj108127 的主题更新
普通表情 高级回复(可上传附件)
信息提示
请填处理意见
