应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 交流互助 » 请教时效铝合金DSC曲线的解析
51/1返回列表
查看: 2662  |  回复: 4
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

dongpeng09

金虫 (小有名气)

[求助] 请教时效铝合金DSC曲线的解析

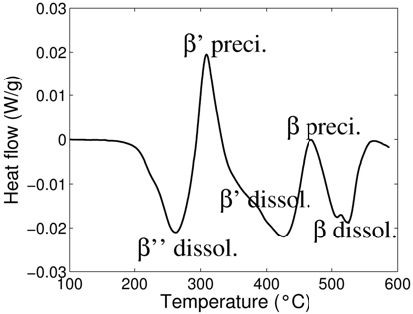

下图是Al-Mg-Si合金样品（主要相是β''）的DSC曲线，一般认为的该合金的时效序列是：过饱和固溶体---->GP[I]区---->β''相---->β'相---->β相
就这个图请教几个问题：
1. DSC曲线的形状是不是跟样品初始相组成有关？图中的样品主要是β''相，因此DSC曲线的峰是从β''溶解开始，如果样品中全是β'相，那么DSC曲线是不是从β'峰的溶解开始？
2. 图中~260°C时，β''相是开始溶解还是刚好完全溶解？
3. 图中~260°C以后会发生什么？
4. 哪位高人能根据时效序列和给出的图，写出各个温度区间发生的事，我将感激不尽。
刚刚接触DSC，对曲线的解析还不好，请多关照。一点金币，不成敬意。谢谢。


[ Last edited by dongpeng09 on 2011-7-18 at 22:30 ]
回复此楼

» 收录本帖的淘帖专辑推荐

DSC分析与时效序列

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2011-07-18 19:39:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

江南浪子道

金虫 (正式写手)

会飞的猪
★
朱丝玉壶(金币+1): 感谢参与！ 2011-07-20 07:57:16
图中~260度是一些低熔点相的溶解，到第二个吸热峰的时候是主要的相的溶解，一般说你里面没有Cu和其他元素的话，应该是SiMg2和α（Al），和硅等相，具体看什么β''相，结合XRD和二元三元相图看这些相的熔点共晶点是多少度，再就好分析了，到500多一点点，有一个很小的峰，这个基本就已经开始融化，这个温度就是你做固溶和时效的依据，然后520度左右那个吸热峰就是它的熔点了，其实前面几个峰值我们很少讨论，我也是做铝硅合金的，不是太懂，希望对你有帮助，大家可以多交流，相互学习。
赞一下(3人) 回复此楼
轻舞飞扬
2楼2011-07-19 09:22:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jinggehao

新虫 (小有名气)

【答案】应助回帖

★ ★
dongpeng09(金币+5): 朋友,谢了.你要是嫌金币少吱声，哥们再给，给后来的朋友留点 2011-07-19 22:18:36
朱丝玉壶(金币+2): 感谢参与！ 2011-07-20 07:57:26
在200℃时β''已经开始溶解，当曲线在回到0时，溶解完成，在溶解过程中发生相变，形成β'；
随温度升高，β'开始溶解，在相变生成β，
在加热，β也溶解，至于为什么β溶解会有两个峰，可能与DSC测试加热速度有关，不同加热速度引起的相变不可能不同
赞一下(1人) 回复此楼
3楼2011-07-19 21:16:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dongpeng09

金虫 (小有名气)
二楼的朋友，系统提示“当前回帖不是应助回帖，您不能对此进行金币奖励哦”，抱歉，谢谢指教
赞一下 回复此楼
4楼2011-07-19 22:20:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

风之韵lg

木虫 (小有名气)
1.是的
2.是中间状态，根据切线关系确定起始和终了温度
3.残余的继续溶解
4.DSC分析软件分析出反应的起始和终了温度，根据tem判定析出相，然后确定析出反应，总结析出过程
赞一下 回复此楼
尽最大的努力，做最好的自己！！
5楼2017-05-05 10:45:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 dongpeng09 的主题更新
51/1返回列表
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 能源材料化学课题组招收硕士研究生8-10名 +3 脱颖而出 2026-03-16 6/300 2026-03-17 21:19 by z1z2z3879
[考研] 材料工程专硕调剂 +5 204818@lcx 2026-03-17 5/250 2026-03-17 17:27 by Little-xue
[考研] 274求调剂0856材料化工 +13 z2839474511 2026-03-11 14/700 2026-03-17 16:51 by share_joy
[考研] 290求调剂 +3 p asserby. 2026-03-15 4/200 2026-03-17 16:35 by wangkm
[考研] 303求调剂 +3 睿08 2026-03-17 3/150 2026-03-17 15:24 by 哦哦123
[考博] 26申博 +4 八旬速览 2026-03-16 4/200 2026-03-17 13:00 by 轻松不少随
[考研] 211本，11408一志愿中科院277分，曾在中科院自动化所实习 +6 Losir 2026-03-12 7/350 2026-03-17 12:09 by danranxie
[考研] 286求调剂 +3 lemonzzn 2026-03-16 5/250 2026-03-16 20:43 by lemonzzn
[基金申请] 今年的国基金是打分制吗？ 50+3 zhanghaozhu 2026-03-14 3/150 2026-03-16 17:07 by 北京莱茵润色
[考研] 070300化学学硕求调剂 +6 太想进步了0608 2026-03-16 6/300 2026-03-16 16:13 by kykm678
[教师之家] 焦虑 +7 水冰月月野兔 2026-03-13 9/450 2026-03-16 10:00 by Quakerbird
[考研] 本科南京大学一志愿川大药学327 +3 麦田耕者 2026-03-14 3/150 2026-03-14 20:04 by 外星文明
[考研] 学硕285求调剂 +13 Wisjxn 2026-03-12 46/2300 2026-03-14 10:33 by JourneyLucky
[考研] 330求调剂 +3 ?酱给调剂跪了 2026-03-13 3/150 2026-03-14 10:13 by JourneyLucky
[考研] 279求调剂 +3 抓着星星的女孩 2026-03-10 3/150 2026-03-13 23:47 by userper
[考研] 0703，333分求调剂 一志愿郑州大学-物理化学 +3 李魔女斗篷 2026-03-11 3/150 2026-03-13 22:24 by JourneyLucky
[考研] 0856材料与化工301求调剂 +5 奕束光 2026-03-13 5/250 2026-03-13 22:00 by 星空星月
[考研] 【考研调剂求收留】 +3 Ceciilia 2026-03-11 3/150 2026-03-13 20:18 by JourneyLucky
[考研] 290求调剂 +7 ADT 2026-03-12 7/350 2026-03-13 15:17 by JourneyLucky
[论文投稿] 投稿问题 5+4 星光灿烂xt 2026-03-12 6/300 2026-03-13 14:17 by god_tian
信息提示
关闭
请填处理意见
关闭
