应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 交流互助 » 【讨论】形变诱导相变（TRIP效应）过程，会不会有析出产生？
91/1返回列表
查看: 1377  |  回复: 8
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

钢铁盒子

木虫 (著名写手)

[交流] 【讨论】形变诱导相变（TRIP效应）过程，会不会有析出产生？ 已有3人参与

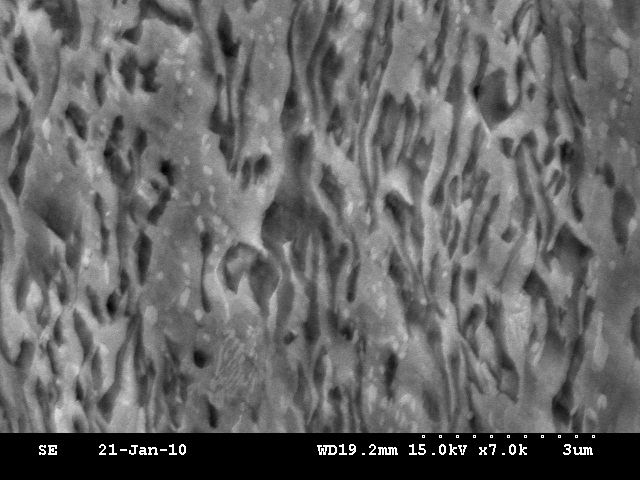

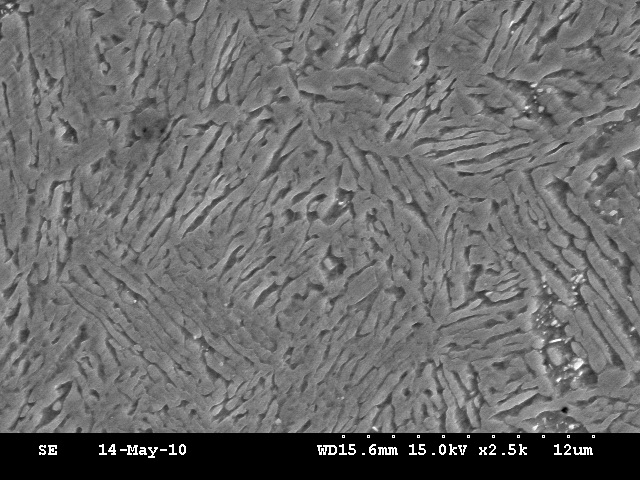

如题。冷轧前有约30%的奥氏体，冷轧后几乎全部奥氏体都转变为马氏体。冷轧后存在很多细小颗粒，我不知道是形变过程中析出的？还是对原先组织析出物碎化得结果，请指教！（注：上图为冷轧前，下图为冷轧后）



[ Last edited by 钢铁盒子 on 2011-3-20 at 11:25 ]
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2011-03-20 11:18:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

comma

专家顾问 (知名作家)

材料人
★ ★ ★
小木虫(金币+0.5):给个红包，谢谢回帖交流
钢铁盒子(金币+2): 谢谢交流，trip效应已被证实。也可以从冷轧前后的奥氏体变化判断 谢谢~ 2011-03-20 15:02:53
前后状态的照片不是在相同的拍摄条件，无法确定前面是否存在内部析出物；最好有冷轧前高倍或背散射电子像照片与冷轧后进行比较。
从冷轧后形貌看，的确像第二相的带状分布，轧制方向是否纵向？
还有，如何判断之前的30%奥氏体以及冷轧后奥氏体都转变为马氏体？
赞一下(2人) 回复此楼
每天一小步也有新高度
2楼2011-03-20 13:56:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zansen

金虫 (正式写手)

秀才
★ ★ ★
小木虫(金币+0.5):给个红包，谢谢回帖交流
钢铁盒子(金币+2): 谢谢交流 2011-03-20 15:01:38
是不是XRD一下，发现没有奥氏体的峰了？
赞一下(2人) 回复此楼
联系邮箱：zansenbj@qq.com
3楼2011-03-20 14:19:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

钢铁盒子

木虫 (著名写手)
引用回帖:
Originally posted by comma at 2011-03-20 13:56:34:
前后状态的照片不是在相同的拍摄条件，无法确定前面是否存在内部析出物；最好有冷轧前高倍或背散射电子像照片与冷轧后进行比较。
从冷轧后形貌看，的确像第二相的带状分布，轧制方向是否纵向？
还有，如何判断之 ...

放大倍数是不一样。之前的30%奥氏体是由XRD测出，扎后也是用同样方法测出
赞一下 回复此楼
4楼2011-03-20 15:00:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

钢铁盒子

木虫 (著名写手)
引用回帖:
Originally posted by zansen at 2011-03-20 14:19:26:
是不是XRD一下，发现没有奥氏体的峰了？

对的，这有专门的根据衍射图谱积分计算
赞一下 回复此楼
5楼2011-03-20 15:01:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zansen

金虫 (正式写手)

秀才
★ ★
小木虫(金币+0.5):给个红包，谢谢回帖交流
钢铁盒子(金币+1): 谢谢回复关注 2011-03-22 09:07:26
俺也是准备研究类似的课题，以后咱们有的聊呢。

现在正在纠结在准备怎么下手呢。
赞一下(3人) 回复此楼
联系邮箱：zansenbj@qq.com
6楼2011-03-20 15:55:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

comma

专家顾问 (知名作家)

材料人
★ ★ ★
小木虫(金币+0.5):给个红包，谢谢回帖交流
钢铁盒子(金币+2): 2011-03-22 09:07:03
引用回帖:
Originally posted by 钢铁盒子 at 2011-03-20 15:00:38:
放大倍数是不一样。之前的30%奥氏体是由XRD测出，扎后也是用同样方法测出

第一张组织形貌是珠光体吗？很奇怪，很少见钢中这种组织。材料是什么成分的？若是珠光体的话，渗碳体可以被形变破碎。因为在冷轧状态下，难以有析出的热力学条件，更别说动力学条件了。此外，形变产生的缺陷如位错作为扩散的快速通道也加大固溶，而非析出。无论如何，此温度的动力学难以析出。

建议楼主打一下那些白点相的成分，若高含碳则是渗碳体。

[ Last edited by comma on 2011-3-22 at 00:42 ]
赞一下(2人) 回复此楼
每天一小步也有新高度
7楼2011-03-22 00:39:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

钢铁盒子

木虫 (著名写手)
引用回帖:
Originally posted by comma at 2011-03-22 00:39:16:
第一张组织形貌是珠光体吗？很奇怪，很少见钢中这种组织。材料是什么成分的？若是珠光体的话，渗碳体可以被形变破碎。因为在冷轧状态下，难以有析出的热力学条件，更别说动力学条件了。此外，形变产生的缺陷如 ...

谢谢回复，打过能谱，白色是碳化物。原材料的组织是奥氏体+铁素体而不是珠光体。冷轧时，会发热，大概最高150摄氏度吧（假设）！在这个温度下会发生析出吗？
赞一下 回复此楼
8楼2011-03-22 09:06:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

comma

专家顾问 (知名作家)

材料人
★
小木虫(金币+0.5):给个红包，谢谢回帖交流
尝试简单的计算做些判断：
假设150°，根据扩散的平方根关系进行粗略计算扩算距离，x=根号Dt，查一下相关扩散系数D值，以及估计时间t，得出x值，看看它的数值量级，就可以大概判断是否能否析出。
从白点的形貌来看，边界很平滑，有扩散的迹象，也就是说，若是破碎的渗碳体，在150°温度时有可能发生边界的扩散使得破碎初始锋锐的渗碳体变得圆滑。
以上都是猜测，供楼主参考。
请告知第一张组织图钢的成分以及工艺，想学习一下这种材料的相关知识，谢谢！
赞一下(1人) 回复此楼
每天一小步也有新高度
9楼2011-03-22 09:20:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 钢铁盒子 的主题更新
91/1返回列表
普通表情 龙 兔 虎 猫 高级回复 (可上传附件)
信息提示
关闭
请填处理意见
关闭
