应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 测试表征 » 室温拉伸形变会促使析出第二相吗
北京石油化工学院2026年研究生招生接收调剂公告
191/1返回列表
查看: 2770  |  回复: 18
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

wyb1988

木虫 (正式写手)

[交流] 室温拉伸形变会促使析出第二相吗

实验材料是Ni V Ti 强化的低碳微合金高强度钢，发现做完单向静拉伸试验后，拉伸试样颈缩处的金相照片中析出物与拉伸前的基体相比有明显的增多，看书只知道热轧过程中会有形变诱导析出的第二相，室温下也有这种情况吗？还是其他的什么原因

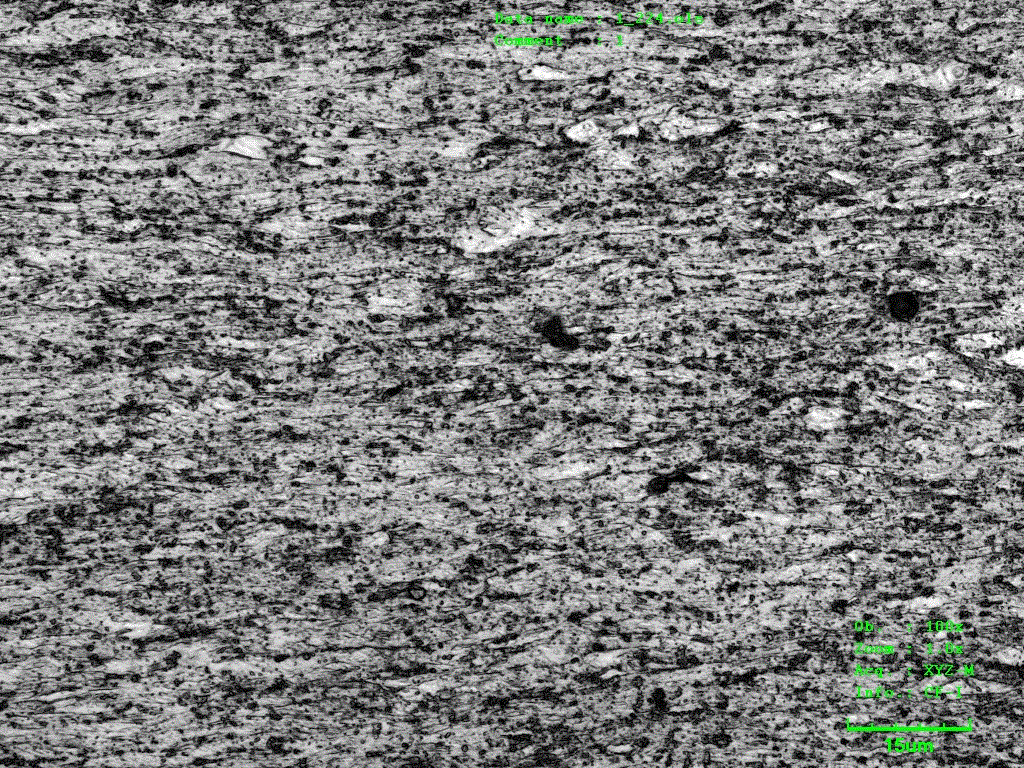

屈服强度400mpa级试样  拉伸前

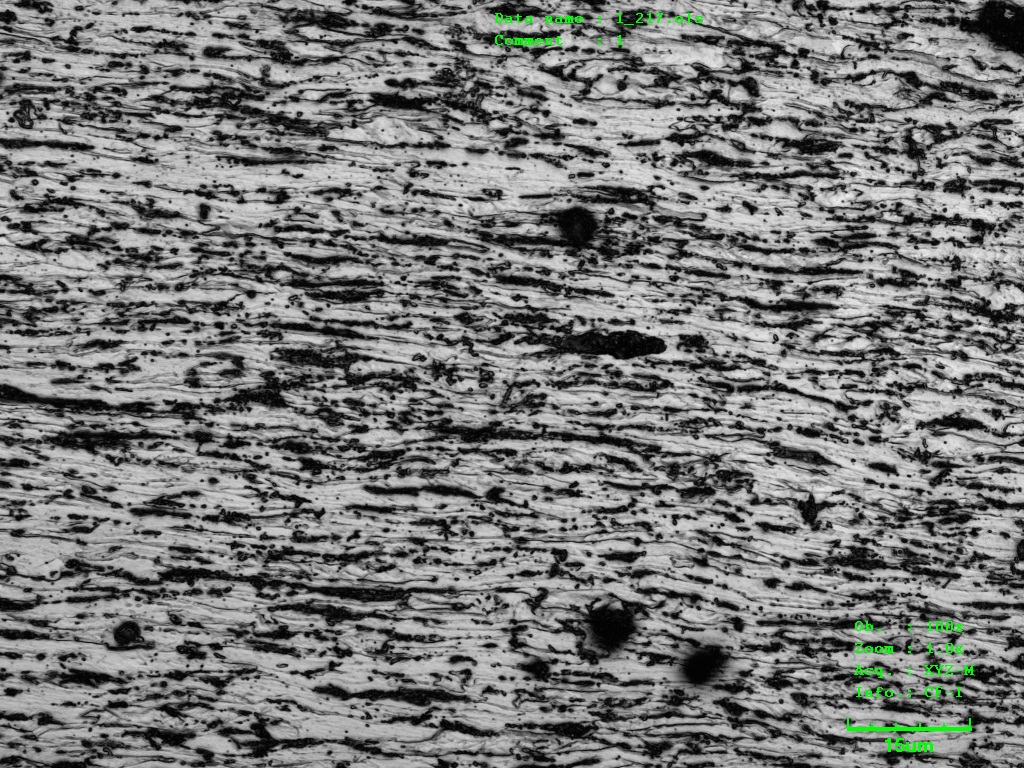

400mpa 拉伸后

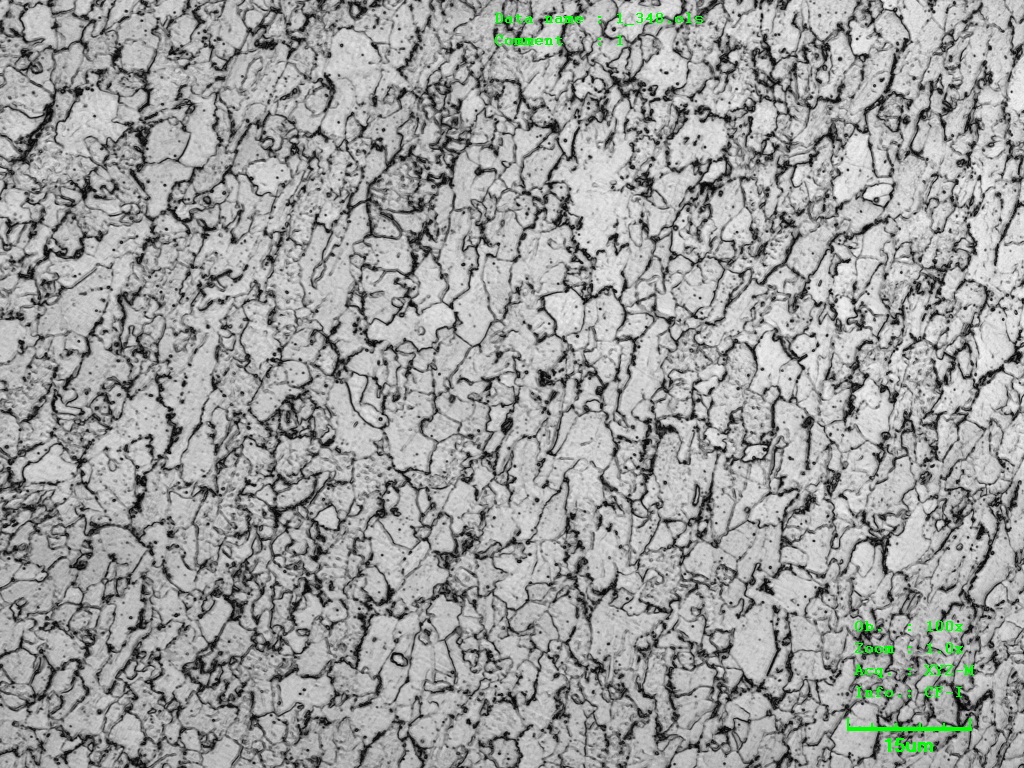

600mpa 拉伸前

600mpa 拉伸后

[ Last edited by wyb1988 on 2011-5-15 at 10:45 ]
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2011-05-14 13:41:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nwpu_ranger

木虫 (正式写手)
有照片吗？
回复此楼
2楼2011-05-14 19:49:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hui_jun_li

木虫 (正式写手)
★ ★
小木虫(金币+0.5):给个红包，谢谢回帖
jic8417(金币+1): 谢谢专家解答。 2011-05-17 22:35:57
我觉得不会的， 即使有室温形变诱发析出， 光镜也看不见。
赞一下(2人) 回复此楼
3楼2011-05-14 21:34:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wyb1988

木虫 (正式写手)
传了照片，大家再看一下
赞一下 回复此楼
4楼2011-05-15 10:46:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hui_jun_li

木虫 (正式写手)
★
小木虫(金币+0.5):给个红包，谢谢回帖
我个人认为是 “voids".
赞一下(1人) 回复此楼
5楼2011-05-15 18:57:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wyb1988

木虫 (正式写手)
什么意思？
回复此楼
6楼2011-05-15 19:36:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chensijie

铁杆木虫 (著名写手)
★ ★
小木虫(金币+0.5):给个红包，谢谢回帖
jic8417(金币+1): 谢谢专家解答。 2011-05-17 22:36:08
wyb1988(金币+1): 学习一下专业术语 谢谢 2011-05-18 20:46:16
照片挺好。
应该是单向变形后产生的变形流线组织，及部分强化相破碎后的效果。
赞一下(2人) 回复此楼
7楼2011-05-15 22:08:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sourbing

木虫 (正式写手)
★ ★
小木虫(金币+0.5):给个红包，谢谢回帖
jic8417(金币+1): 谢谢专家应助。 2011-05-17 22:36:15
wyb1988(金币+1): 是热连轧的钢带生产的焊管，抛的时候确实费点劲不知怎么回事，拉伸后的试样不好抛吗？ 2011-05-18 20:57:47
拉伸也会产生温度，看你的原始材料是什么状态，是热处理过的不？看你图片是轧态的。
其实断口位置也是一个低温回火过程，加上变形的能量，肯定要判随着少量析出相的产生，拉伸后的金相照片能否再好好抛光一下，我看那些聚集在一起黑乎乎的貌似是没抛透造成的。
赞一下(2人) 回复此楼
8楼2011-05-16 10:17:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

am007

铁杆木虫 (职业作家)
★ ★
小木虫(金币+0.5):给个红包，谢谢回帖
jic8417(金币+1): 谢谢应助。 2011-05-17 22:36:27
析出金相下也是很难看到的，不一定是析出，可以重新制样看一下
赞一下(2人) 回复此楼
9楼2011-05-17 11:08:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

draw

木虫 (小有名气)
★
小木虫(金币+0.5):给个红包，谢谢回帖
重新做个样，用扫描电镜定量统计一下吧
赞一下(1人) 回复此楼
10楼2011-05-17 18:54:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

engle028

至尊木虫 (知名作家)
★ ★
小木虫(金币+0.5):给个红包，谢谢回帖
jic8417(金币+1): 谢谢专家解答。 2011-05-17 22:36:39
wyb1988(金币+1): 能谱打不出来，太小了，那金相里这些东西是怎么回事 2011-05-19 09:54:08
楼主先去打个能谱看看是什么东东啊
赞一下(2人) 回复此楼
11楼2011-05-17 20:13:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zdw181

铁虫 (初入文坛)
★ ★
小木虫(金币+0.5):给个红包，谢谢回帖
jic8417(金币+1): 谢谢应助。 2011-05-17 22:36:56
应变可以促进第二相的形核，不过常温下析出的第二相在金相照片下基本是看不到的。
赞一下(2人) 回复此楼
12楼2011-05-17 21:31:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zdw181

铁虫 (初入文坛)
★
jic8417(金币+1): 鼓励新虫参与交流。 2011-05-17 22:37:08
wyb1988(金币+1): 做的金相照片在高倍还是能看到的 2011-05-19 19:13:09
应变可以促进第二相的形核，不过常温下析出的第二相在金相照片下基本是看不到的。
赞一下(1人) 回复此楼
13楼2011-05-17 21:33:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wyb1988

木虫 (正式写手)
谢谢大家的建议，我再试试。
赞一下 回复此楼
14楼2011-05-17 23:49:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tiglon001

铁杆木虫 (著名写手)
wyb1988(金币+1): 是笔误 2011-05-19 19:12:23
室温拉伸很难促使析出第二相，即使析出，OM上也看不到。另：成分中的Ni应为Nb吧（我觉得应该是笔误）！
赞一下 回复此楼
15楼2011-05-18 07:53:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

太行松林

铁杆木虫 (职业作家)
★
小木虫(金币+0.5):给个红包，谢谢回帖
是析出物的可能性不大，像是空洞。做HRTEM吧？
赞一下(1人) 回复此楼
16楼2011-05-18 08:17:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wyb1988

木虫 (正式写手)
引用回帖:
Originally posted by tiglon001 at 2011-05-18 07:53:14:
室温拉伸很难促使析出第二相，即使析出，OM上也看不到。另：成分中的Ni应为Nb吧（我觉得应该是笔误）！

确实是笔误 抱歉
回复此楼
17楼2011-05-18 12:10:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

weekend.ba

木虫 (正式写手)
★
小木虫(金币+0.5):给个红包，谢谢回帖
wyb1988(金币+1): 金相高倍照片里的也不是吗 2011-05-19 19:14:50
不可能是析出相，做扫描一看就知。
赞一下(1人) 回复此楼
18楼2011-05-18 12:26:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

学术河马

新虫 (初入文坛)
★
小木虫(金币+0.5):给个红包，谢谢回帖
wyb1988(金币+1): 谢谢 看来还需要后续试验确定一下 2011-05-20 10:35:18
会，比如相变过程，很多合金（形状记忆合金）在应力诱导下就会发生相变，析出或者产生其他相。
赞一下(1人) 回复此楼
19楼2011-05-20 10:14:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 wyb1988 的主题更新
191/1返回列表
普通表情 龙 兔 虎 猫 高级回复 (可上传附件)
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 085600材料与化工301分求调剂院校 +4 刺痛jk 2026-04-06 5/250 2026-04-06 04:30 by 来看流星雨10
[考研] 材料与化工371求调剂 +13 陪琳看海 2026-04-04 14/700 2026-04-06 00:58 by fmesaito
[考研] 316求调剂 +5 yyx想调剂 2026-04-05 5/250 2026-04-05 22:22 by 咔咔咔咔9
[考研] 找调剂 +10 楚乔乔 2026-04-01 10/500 2026-04-05 22:19 by syh9288
[考研] 304求调剂 +7 c297914 2026-04-05 8/400 2026-04-05 22:13 by hemengdong
[考研] 求调剂 +6 chenxrlkx 2026-04-05 6/300 2026-04-05 22:05 by imissbao
[考研] 计算机11408，286分求调剂 +7 木子念晞 2026-04-05 7/350 2026-04-05 19:02 by chy09050039
[考研] 080200学硕，机械工程专业277分，求带走！ +7 瓶子PZ 2026-03-31 7/350 2026-04-05 17:49 by liucky
[考研] 材料专硕 调剂 +14 CXN123456 2026-04-03 14/700 2026-04-05 17:18 by Hdyxbekcb
[考研] 290求调剂085701 +10 1314捧花 2026-04-02 10/500 2026-04-05 10:19 by Sealedwind
[考研] 材料化工306分找合适调剂 +14 沧海轻舟e 2026-04-04 14/700 2026-04-05 09:53 by 朱云虎202
[考研] 求调剂 +3 小沢 2026-04-03 3/150 2026-04-05 09:10 by sihailian3
[考研] 一志愿郑州大学材料与化工085600，求调剂 +24 吃的不少 2026-04-02 24/1200 2026-04-04 23:20 by 永字号
[考研] 321求调剂 +6 认真求上学 2026-04-03 6/300 2026-04-04 19:51 by dongzh2009
[考研] 368求调剂 +5 今华习 2026-04-03 7/350 2026-04-04 18:47 by imissbao
[考研] 一志愿北交大材料工程总分358 +6 cs0106 2026-04-03 6/300 2026-04-04 11:20 by w_xuqing
[考研] 265求调剂 +17 林深温澜 2026-04-01 20/1000 2026-04-04 01:09 by userper
[考研] 考研调剂 +3 15615482637 2026-04-03 3/150 2026-04-03 22:50 by ms629
[考研] 求调剂0703 +5 周嘉尧 2026-03-31 8/400 2026-04-01 20:32 by ltltkkk
[考研] 349求调剂 +6 吃的不少 2026-04-01 6/300 2026-04-01 17:55 by JYD2011
信息提示
关闭
请填处理意见
关闭
