[求助] MATLAB 三维图形 画图问题

跪求大神帮助！！！
我在用MATLBA画三维曲面图像时，里面有一步生成自变量格点矩阵的：[X,Y]=meshgrid(x,y);  然后底下说明说，在完整调用格式中，四个输入量必须是维数相同的矩阵，也就是说自变量格点矩阵必须是方阵。
我想问为什么一定要是方阵呢？？？就是画三维图像时，为什么曲面投影面必须是方形，不可以是长方形吗？？？按照非计算机语言理解，是可以的啊，为什么计算会出错？请详细解答~~~非常感谢~~~
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-04-18 17:09:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

小喵有点二

新虫 (初入文坛)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
堂堂水儿: 金币+1, ★有帮助 2013-04-19 11:22:39
堂堂水儿: 金币+9 2013-09-28 09:37:47

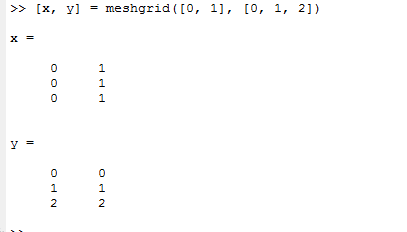

meshgrid返回的两个矩阵X、Y必定是方阵，但是输入的自变量x,y没要求啊。
赞一下(1人) 回复此楼
2楼2013-04-18 17:36:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

锐利的碎片

木虫 (正式写手)

star watcher
没有要求维数相同吧

赞一下(1人) 回复此楼
3楼2013-04-18 22:17:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

堂堂水儿

银虫 (小有名气)
引用回帖:
2楼: Originally posted by 小喵有点二 at 2013-04-18 17:36:02
meshgrid返回的两个矩阵X、Y必定是方阵，但是输入的自变量x,y没要求啊。

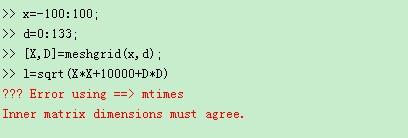

是的，但是像我“出错.jpg”这个显示的，如果输入我想要的Z变量（l），就会提示出错，说维数必须相同······
还有就是为什么返回的矩阵一定要是方阵？

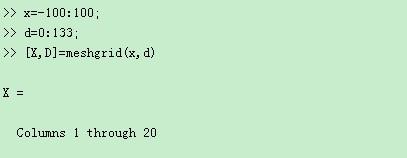

我后来直接用“2.jpg”运行的，但是就和原来那个正常三维作图的流程不相关了。我只想知道为什么呢？







赞一下 回复此楼
4楼2013-04-19 11:14:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

堂堂水儿

银虫 (小有名气)
引用回帖:
4楼: Originally posted by 堂堂水儿 at 2013-04-19 11:14:23
是的，但是像我“出错.jpg”这个显示的，如果输入我想要的Z变量（l），就会提示出错，说维数必须相同······
还有就是为什么返回的矩阵一定要是方阵？
我后来直接用“2.jpg”运行的，但是就和原来那个正常三 ...

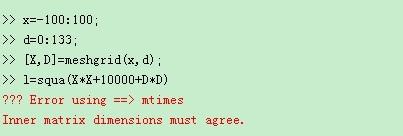

出错那个图片里“squa”是改成了“sqrt”这个保存错了·····
赞一下 回复此楼
5楼2013-04-19 11:16:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

堂堂水儿

银虫 (小有名气)
引用回帖:
3楼: Originally posted by 锐利的碎片 at 2013-04-18 22:17:08
没有要求维数相同吧


是的，我也按照你那个试过了，确实对自变量没有要求的，也能运行出来，但是我再输入我想要的Z函数时，就要求我维数必须相同。最后我用的"2.jpg”这个运行的，达到了我想要的效果。但是教程里关于三维曲面的过程是要用到"meshgrid”函数的，我没用到也运行了啊，还是对的。而且书上确实是说要维数相同的。为什么呢？







赞一下 回复此楼
6楼2013-04-19 11:21:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

堂堂水儿

银虫 (小有名气)
引用回帖:
3楼: Originally posted by 锐利的碎片 at 2013-04-18 22:17:08
没有要求维数相同吧


亲，这是什么意思？？？说你的······

赞一下 回复此楼
7楼2013-04-19 11:25:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yongchun296

木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
堂堂水儿: 金币+10, ★★★很有帮助 2013-09-28 09:37:30
x,y分别代表一个向量，X,Y分别表示一个矩阵。应该是错在加上10000哪儿
赞一下 回复此楼
活着
8楼2013-04-19 11:41:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

堂堂水儿

银虫 (小有名气)
引用回帖:
8楼: Originally posted by yongchun296 at 2013-04-19 11:41:47
x,y分别代表一个向量，X,Y分别表示一个矩阵。应该是错在加上10000哪儿

那如果我想要我那个结果，应该怎么改呢？
赞一下 回复此楼
9楼2013-04-19 12:18:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yongchun296

木虫 (著名写手)
引用回帖:
9楼: Originally posted by 堂堂水儿 at 2013-04-19 12:18:31
那如果我想要我那个结果，应该怎么改呢？...

应该要加上一个10000*一个同样大小的单位阵吧。具体没有运算过。具体你网上查一下资料。
但因为10000是个数，XY是矩阵，所以出现那样的问题。所以不一定是方阵的问题。
赞一下 回复此楼
活着
10楼2013-04-19 14:06:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
