[求助] 请大家帮忙看下这行TEM图,谢谢

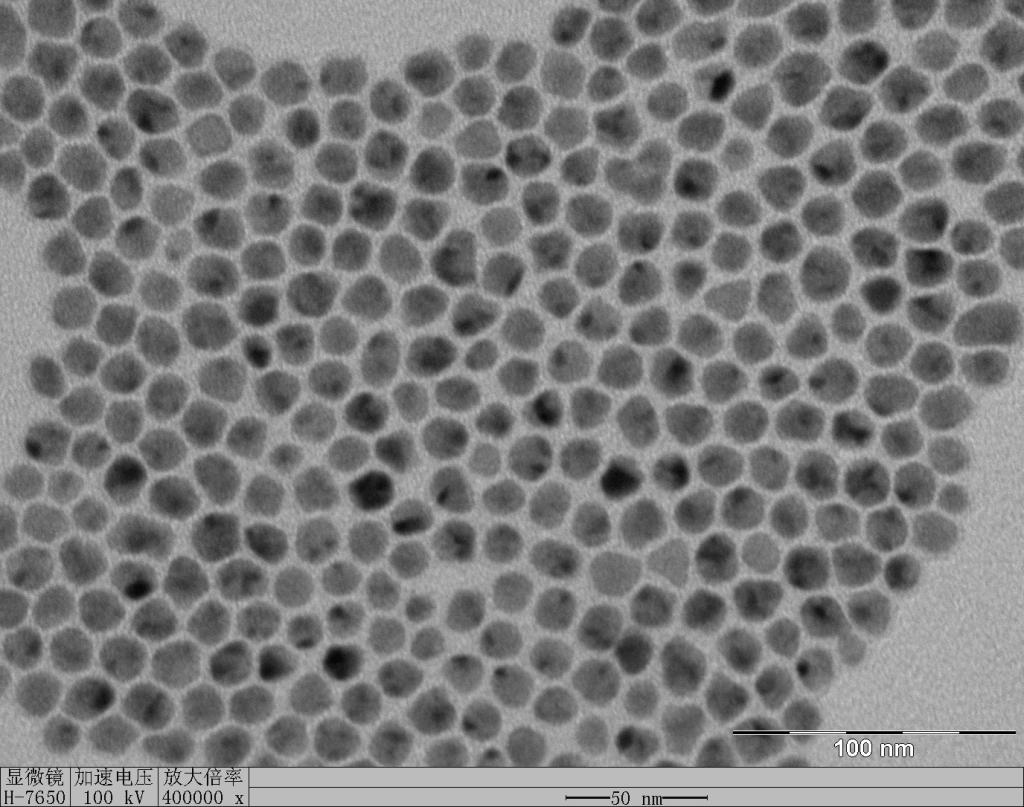

请大家帮忙看下,这张透射图怎么样?有什么意见?两外为什么图中粒子的明暗程度不一样,有的地方黑些,有的地方浅些,我做的是一种物质,不知道怎么回事,求高手啊~~谢谢~~

回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

Nobodywasborntobeafailure!
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zbj

至尊木虫 (正式写手)

【答案】应助回帖

感谢参与,应助指数 +1
估计有不同的物相存在.
2楼2013-04-04 01:48:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bachier

金虫 (职业作家)

【答案】应助回帖

感谢参与,应助指数 +1
记得一个文献说过,属于电子衍射什么的结果
3楼2013-04-04 11:54:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yupengpeng1981

木虫 (正式写手)

【答案】应助回帖

感谢参与,应助指数 +1
物相偏析还是组分不均匀???我好想看文献时JACS上做CZST纳米晶的出现过这种图,20 nm大小的纳米晶,LZ油胺还是油酸包覆的吧???
4楼2013-04-04 11:58:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

avgon

至尊木虫 (著名写手)

【答案】应助回帖

感谢参与,应助指数 +1
较暗区域很可能是小晶体在电子束的方向上相对较厚,因为很难保证晶粒间的完全均匀,这种现象也是很正常的。
仰望星空脚踏实地
5楼2013-04-04 12:03:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wgs8136

版主 (文坛精英)

皇家神龙教之-左护法

优秀版主优秀版主

请问,你是怎么制样的呢?分布很均匀呢
快乐积极向上
6楼2013-04-04 14:58:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

temedx

专家顾问 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与,应助指数 +1
08090249683: 金币+1, ★★★很有帮助 2013-04-08 20:39:58
08090249683: 金币+4, ★★★很有帮助 2013-04-08 20:40:08
很正常的,考虑到样品很均匀,应该是衍射衬度导致的。当晶体的带轴和电子束方向很接近时,衍射束相对透射束的比例就大很多,这样透射过去的电子束强度减弱,于是这个区域就变黑,如果整个粒子是单晶,而且带轴正好和电子束重合,这个粒子就是全黑。
Everybodyissobusymindingotherppl'sbusiness,thattheyforgettofindtheirownhappiness.
7楼2013-04-04 17:21:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yuan999

专家顾问 (知名作家)

【答案】应助回帖

感谢参与,应助指数 +1
不知道你这是什么成分样品,单一成分样品的话,估计有点其它物质,如果是复合物,有可能是不同成分引起的
我~心~依~旧
8楼2013-04-05 11:13:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tjutjutju

金虫 (正式写手)

个人认为,质厚衬度成像中,黑白不一应该是成分不均匀、厚度不一样导致的。也有可能是干涉条纹吧?
Seek.Truth.From.Facts!
9楼2013-04-05 17:38:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cyxuhit

金虫 (小有名气)

引用回帖:
8楼: Originally posted by yuan999 at 2013-04-05 11:13:36
不知道你这是什么成分样品,单一成分样品的话,估计有点其它物质,如果是复合物,有可能是不同成分引起的

本质上是衍射衬度的不同,具体的原因是晶粒取向的不同。
10楼2013-04-06 10:38:31
