应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 化学化工区 » 高分子 » 测试表征 » 请教用DSC测定聚合物的tg
71/1返回列表
查看: 1526  |  回复: 6
只看楼主@他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

g54083373

金虫 (小有名气)

[求助] 请教用DSC测定聚合物的tg

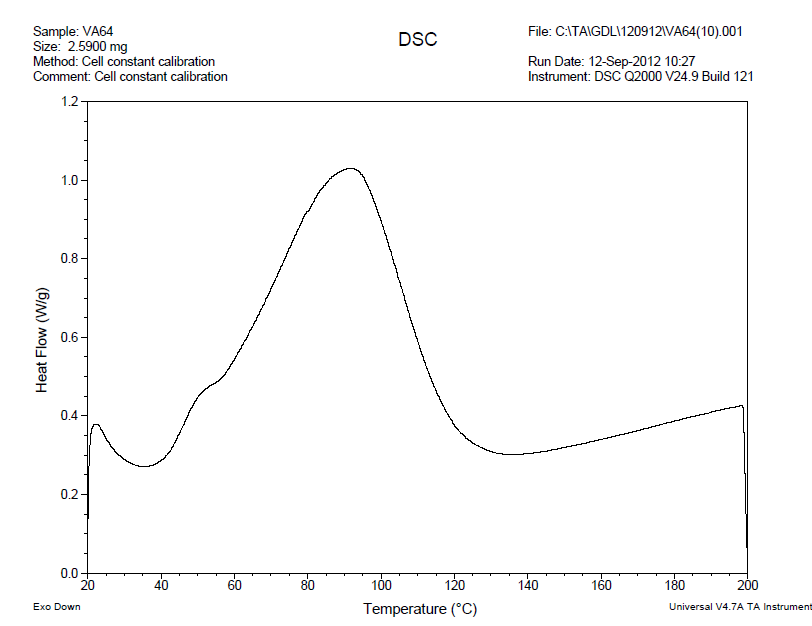

请问怎样用DSC测定聚合物的玻璃化转变温度，我在测定共聚维酮（PVP VA 64)的时候发现图谱在40-120度的时候有一个比较大的峰，有的文献说这是聚合物的失水吸热峰，该化合物容易吸水，请问如果这真的是失水吸热峰，怎样才能消除这种影响，我真空干燥12h,该化合物的含水量从3.5%降到1.3%，这样能够消除影响么，由于我去测定不太方便，所以想先问一下解决办法。另外如果不是失水吸热峰，还有可能是什么原因造成的呢？请各位前辈帮忙解答，由于本人学的是药剂，对这方面没有什么经验。（该聚合物的理论tg是101度)

回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼2013-03-01 10:37:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhubake

金虫 (正式写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
Meteorの泪: 金币+1, 感谢应助 2013-03-02 11:44:24
是热塑性树脂的话，冷下来，再测一遍，看第二遍的是什么样子
赞一下(3人) 回复此楼
2楼2013-03-01 13:04:01
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhubake

金虫 (正式写手)
如果还是这个样子的话，那就应该不是失水吸热了
赞一下 回复此楼
3楼2013-03-01 13:05:08
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

g54083373

金虫 (小有名气)
引用回帖:
3楼: Originally posted by zhubake at 2013-03-01 13:05:08
如果还是这个样子的话，那就应该不是失水吸热了

共聚维酮的结构是聚乙烯吡咯烷酮聚醋酸乙烯酯共聚物，至于是不是热塑性树脂，小弟不懂啊
赞一下 回复此楼
4楼2013-03-01 14:32:21
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Pureland

木虫之王 (知名作家)

【答案】应助回帖

★
感谢参与，应助指数 +1
Meteorの泪: 金币+1, 感谢应助 2013-03-02 11:44:37
可以做一下二次升温曲线，玻璃化转变温度是可逆的，而水峰则不是。

[ 发自手机版 http://muchong.com/3g ]
赞一下(1人) 回复此楼
5楼2013-03-01 19:50:48
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bfclyws

金虫 (小有名气)

【答案】应助回帖

★
感谢参与，应助指数 +1
Meteorの泪: 金币+1, 感谢应助 2013-03-02 11:44:46
做一个DMA测试玻璃化转变，对比一下，与吸放热无关

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
6楼2013-03-02 11:23:47
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

_andalusia

金虫 (小有名气)

【答案】应助回帖

从图上看，玻璃化转变很明显。你的样品是热塑性的。
你铝坩埚不要扎孔，用压机压实，水分不会挥发，就没有水分挥发的吸热峰。
或者就按上面人说的，来个二次升温，就不会看到水分的挥发峰了。
赞一下 回复此楼
7楼2013-03-05 10:38:16
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 g54083373 的主题更新
71/1返回列表
普通表情 龙 兔 虎 猫
信息提示
关闭
请填处理意见
关闭
