美女求助：matlab中数组计算 画图
|
|
|
问题描述： f=1:5:50 y=cos(2*pi*f*t)+cos(3*pi*f*t) f是频率，t是时间，一组f值对应一组y，而y又是时间t的函数，应该怎样得到y的幅值随频率f的变化曲线？ [f,t]=meshgrid(1:5:50,0:0.01:1); u=cos(2*pi*f*t)+cos(3*pi*f*t); mesh(f,t,u); 这样为什么画不出来？ 哪位高手帮忙指点下，非常感谢！！ |
回复此楼» 猜你喜欢
310求调剂
已经有7人回复
-
考研求调剂
已经有3人回复
-
调剂
已经有4人回复
-
一志愿211，0703化学305分求调剂
已经有30人回复
-
材料工程281还有调剂机会吗
已经有14人回复
-
求调剂
已经有12人回复
-
286求调剂
已经有21人回复
-
303求调剂
已经有15人回复
-
070300化学279求调剂
已经有20人回复
-
291求调剂
已经有3人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- matlab中遇到的画图小问题，程序没问题。标题要长@@@@@@@@@@@@@@@@@@@@@@
已经有8人回复
- 求助MATLAB画图，二维曲线，总是出错，求助高手
已经有3人回复
- 求助：我的一个Matlab文件，第一次按F5可以画图，可是。。。
已经有5人回复
- 想问一下影响fortran计算速度的因素都有哪些？
已经有12人回复
- 求助，matlab公式绘图，公式里面有两个数组，编出小程序，但不出图像
已经有4人回复
- matlab里面怎么实现结构体数组的可视化？？？？？？
已经有13人回复
- matlab画图求助
已经有11人回复
- Matlab画图求助? (有人说, 标题一定要长------------------------->)
已经有5人回复
- 求助matlab三维画图中：Inner matrix dimensions must agree.
已经有4人回复
- MATLAB 画图小问题
已经有11人回复
- 求助：谁会用matlab画图？
已经有13人回复
- 求助matlab画图边框缺损（property 中box 选项显示 为on）
已经有4人回复
- matlab 画图求助
已经有5人回复
- 【求助完成】matlab画图surf
已经有5人回复
- 【求助】请各位高手告诉我：这种想法能不能用matlab实现？200金币求助
已经有16人回复
- Matlab 画图后怎么获得图上的数据点
已经有6人回复
- 【求助】matlab求解非线性方程组，并画图处理。要求y,z是实数解！
已经有18人回复
- 【求助】MATLAB多个mat中 数据画图问题
已经有7人回复
- 【求助】关于matlab的高维数组
已经有6人回复
- 【求助】请教虫友关于matlab差分方程的求解和画图程序
已经有4人回复
haoshihuang
铁杆木虫 (著名写手)
别梦依稀
- 应助: 10 (幼儿园)
- 金币: 6155
- 散金: 124
- 红花: 2
- 帖子: 1008
- 在线: 717.3小时
- 虫号: 456380
- 注册: 2007-11-11
- 专业: 凝聚态物性 II ：电子结构
2楼2013-01-16 19:34:00
Darlingzhou
铜虫 (初入文坛)
- 应助: 0 (幼儿园)
- 金币: 155.5
- 散金: 7
- 帖子: 49
- 在线: 84.4小时
- 虫号: 1569180
- 注册: 2012-01-08
- 性别: MM
- 专业: 控制理论与方法
3楼2013-01-16 21:31:38
tianwaiflyke
金虫 (正式写手)
- 应助: 26 (小学生)
- 金币: 3680.7
- 红花: 1
- 帖子: 832
- 在线: 259.7小时
- 虫号: 1505177
- 注册: 2011-11-22
- 专业: 凝聚态物性 II ：电子结构
4楼2013-01-17 04:48:02
tider
木虫 (正式写手)
- 应助: 8 (幼儿园)
- 金币: 1950.4
- 散金: 40
- 红花: 5
- 帖子: 313
- 在线: 87.2小时
- 虫号: 1190614
- 注册: 2011-01-16
- 性别: GG
- 专业: 凝聚态物性 II ：电子结构
5楼2013-01-17 07:05:34
Darlingzhou
铜虫 (初入文坛)
- 应助: 0 (幼儿园)
- 金币: 155.5
- 散金: 7
- 帖子: 49
- 在线: 84.4小时
- 虫号: 1569180
- 注册: 2012-01-08
- 性别: MM
- 专业: 控制理论与方法
6楼2013-01-18 17:10:13
Darlingzhou
铜虫 (初入文坛)
- 应助: 0 (幼儿园)
- 金币: 155.5
- 散金: 7
- 帖子: 49
- 在线: 84.4小时
- 虫号: 1569180
- 注册: 2012-01-08
- 性别: MM
- 专业: 控制理论与方法
7楼2013-01-18 17:23:26
tianwaiflyke
金虫 (正式写手)
- 应助: 26 (小学生)
- 金币: 3680.7
- 红花: 1
- 帖子: 832
- 在线: 259.7小时
- 虫号: 1505177
- 注册: 2011-11-22
- 专业: 凝聚态物性 II ：电子结构
8楼2013-01-19 01:05:10
【答案】应助回帖
★ ★
感谢参与，应助指数 +1
xiegangmai: 金币+2, 谢谢参与！ 2013-01-24 20:41:00
感谢参与，应助指数 +1
xiegangmai: 金币+2, 谢谢参与！ 2013-01-24 20:41:00
|
楼主这貌似波的衍射图 效果图1 ![](\"https://muchongimg.xmcimg.com/data/jj2/image2/21/1b/1193867_1358559781_328.png#opennewwindow\") 效果图2  俯视图  x=0.05  x=0.5  x=1  代码： clc; clear; PI=3.14159265; Tmin=0; Tmax=1; Nt=500; Fmin=1; Fmax=50; Nf=800; t=linspace(Tmin,Tmax,Nt); f=linspace(Fmin,Fmax,Nf); [F,T]=meshgrid(f,t); u=cos(2*PI.*F.*T)+cos(3*PI.*F.*T); figure; mesh(F,T,u); xlabel('f'); ylabel('t'); zlabel('u'); tx=0.05; t=linspace(tx,tx,Nt); fx=linspace(Fmin,Fmax,Nf); [Fx,Tx]=meshgrid(fx,t); u=cos(2*PI.*Fx.*Tx)+cos(3*PI.*Fx.*Tx); ux=u(1,  ;figure; plot(fx,ux); xlabel('fx'); ylabel('ux'); title(['x=' num2str(tx)]); |
9楼2013-01-19 09:46:10
【答案】应助回帖
★ ★ ★ ★ ★ ★
Darlingzhou: 金币+5, ★有帮助, 我做的不是波的衍射图，不过谢谢你的热心帮助，金币有限，请多见谅哈~~ 2013-01-19 14:51:21
xiegangmai: 金币+1, 帖子中代码部分可以使用“插入代码”功能 2013-01-24 20:41:24
Darlingzhou: 金币+5, ★有帮助, 我做的不是波的衍射图，不过谢谢你的热心帮助，金币有限，请多见谅哈~~ 2013-01-19 14:51:21
xiegangmai: 金币+1, 帖子中代码部分可以使用“插入代码”功能 2013-01-24 20:41:24
|

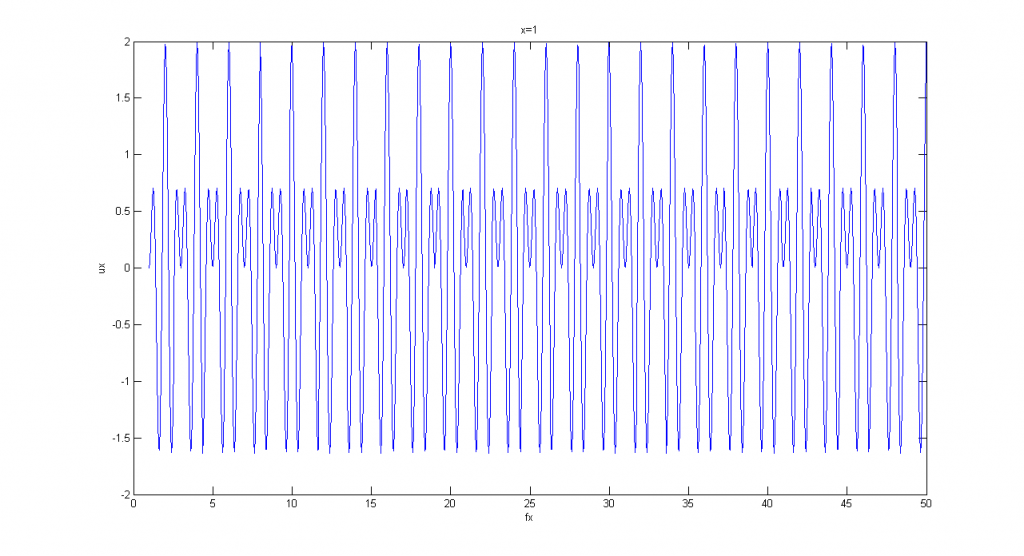

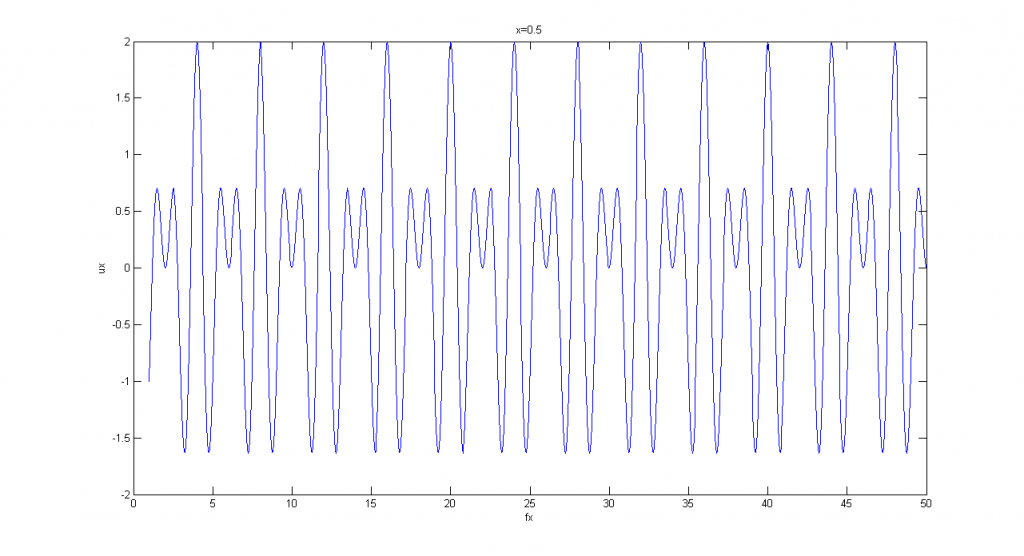

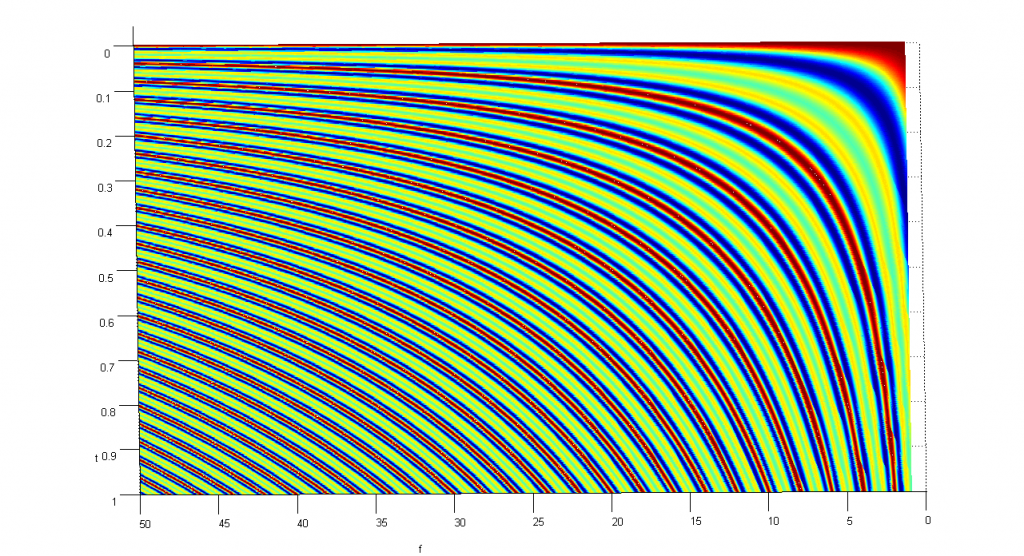

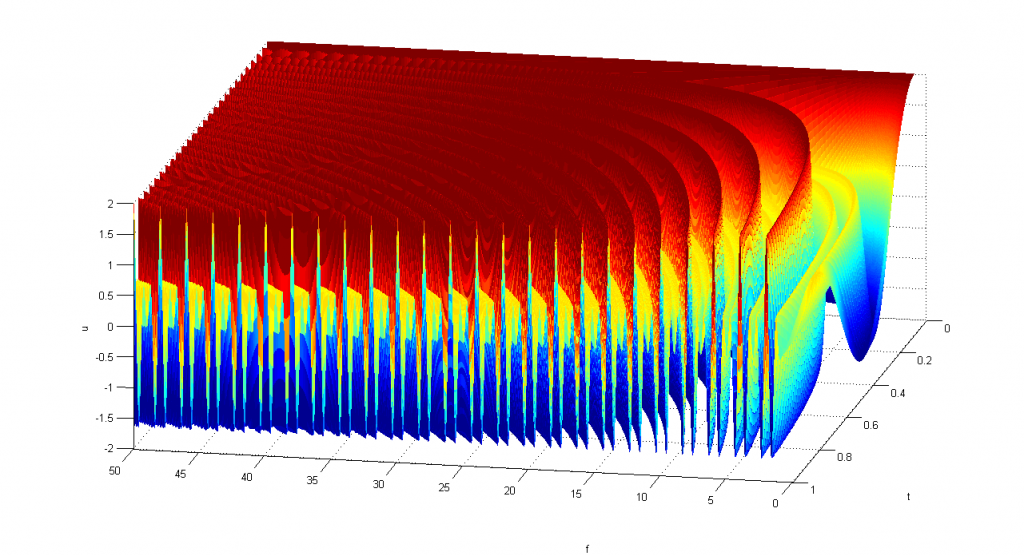

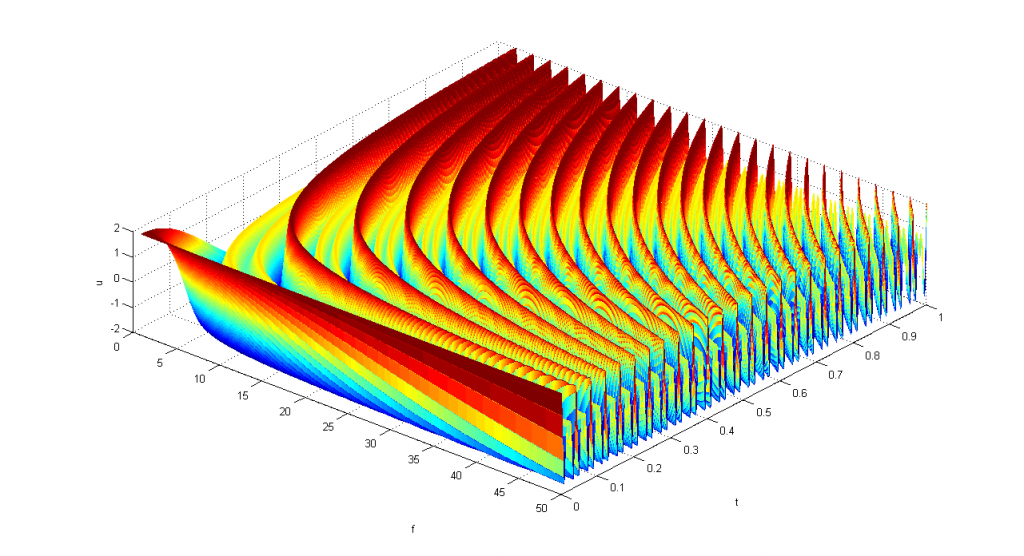

第一次发图片，第一张图片没弄好，但是回复又没有预览功能，重发一次，见谅。 效果图1  效果图2  俯视图  x=0.05  x=0.5  x=1  实现代码： clc; clear; PI=3.14159265; Tmin=0; Tmax=1; Nt=500; Fmin=1; Fmax=50; Nf=800; t=linspace(Tmin,Tmax,Nt); f=linspace(Fmin,Fmax,Nf); [F,T]=meshgrid(f,t); u=cos(2*PI.*F.*T)+cos(3*PI.*F.*T); figure; mesh(F,T,u); xlabel('f'); ylabel('t'); zlabel('u'); tx=0.05; t=linspace(tx,tx,Nt); fx=linspace(Fmin,Fmax,Nf); [Fx,Tx]=meshgrid(fx,t); u=cos(2*PI.*Fx.*Tx)+cos(3*PI.*Fx.*Tx); ux=u(1, ; %这个为:ux=u(1,，系统对特定的符号进行转换自动插入了表情。figure; plot(fx,ux); xlabel('fx'); ylabel('ux'); title(['x=' num2str(tx)]);  |
10楼2013-01-19 09:55:51
