| 查看: 2111 | 回复: 11 | |||
sophiajunjun铁虫 (小有名气)
|
[交流]

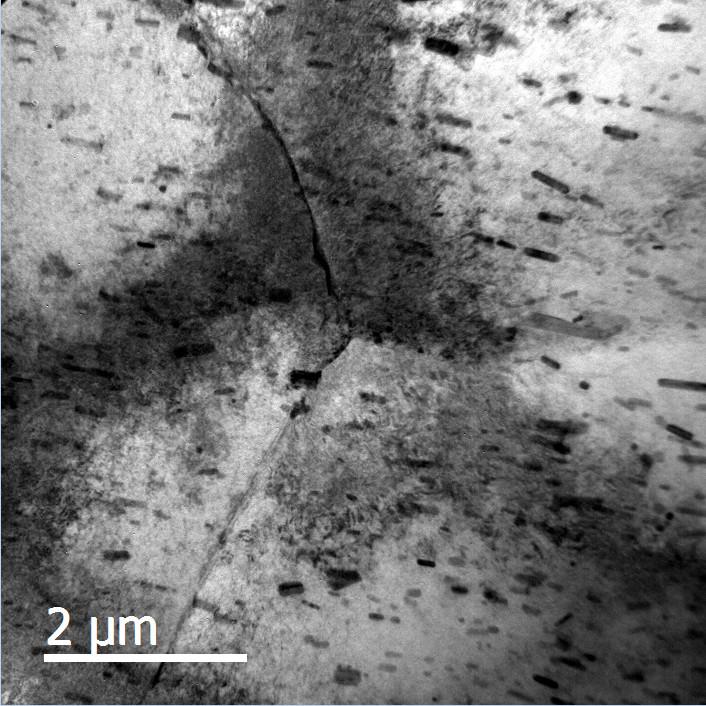

大家看看我的铝合金透射照片 已有4人参与
|
||
第一次做双喷，双喷液用的是甲醇硝酸（7:3）。薄区是有了，可是上面都是棒状的颗粒状东西，像是第二相粒子脱落的坑。这样的透射照片应该拿不出手吧。 |
回复此楼» 猜你喜欢
材料专硕322
已经有7人回复
-
求调剂
已经有20人回复
-
一志愿郑州大学085600求调剂
已经有20人回复
-
化学调剂
已经有17人回复
-
3-溴吡啶-4-甲醛合成
已经有9人回复
-
一志愿南京航空航天大学 材料与化工329分求调剂
已经有3人回复
-
285求调剂
已经有9人回复
-
材料求调剂
已经有11人回复
-
调剂
已经有8人回复
-
材料调剂
已经有14人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 透射电镜原理TEM （基础篇） 美国经典教材
已经有366人回复
- 英文版的透射电镜使用手册。。
已经有18人回复
- 有人用EELS么？
已经有5人回复
- 想问问各位虫友，这个扫描图是何解？
已经有12人回复
- 大家帮我看看我的透射电镜上面有没有样品？
已经有10人回复
- 请教大家关于双相钛合金扫描电镜图片分析的一些问题
已经有15人回复
- 大家帮我看看这样的电镜照片是壳聚糖纳米粒吗
已经有36人回复
- 请问这个照片是透射电镜还是扫描电镜拍的
已经有13人回复
- 求帮忙看一张石墨烯的透射电镜照片
已经有20人回复
- 7系铝合金 时效的金相照片
已经有12人回复
- 帮忙分析一下电镜照片
已经有6人回复
- 大家看看我的专业是怎么回事 啊
已经有7人回复
- 噬菌体透射电镜负染照片
已经有8人回复
- 是否可以利用透射电镜照片位错或者滑移线来确定滑移类型。
已经有8人回复
- 怎样得到好看的TEM图
已经有38人回复
- 透射试样两边磨了之后是否要分别抛光？厚度有什么要求？
已经有12人回复
- 中基金面上,发金币600祝贺自己,也祝福大家!
已经有336人回复
- TEM暗场像 衍射斑点
已经有6人回复
- 请教透射电镜TEM分析
已经有17人回复
- 铝合金透射（TEM）制样 双喷 出现孔洞怎么解决
已经有7人回复
- 关于铝合金金相，困扰我好久了，大家帮忙哦
已经有33人回复
- 【求助】大家帮我看看我这个kumda偶合的催化剂Ni(Dppp)Cl2
已经有17人回复
- 【交流】大家看看我做的铝TEM图片吧
已经有48人回复
- 【求助】帮我看看这是什么电镜照片？
已经有23人回复
- 【求助】这张透射电镜TEM照片怎么解释
已经有25人回复
- 【请教】做Fe3O4纳米粒子，大家一般做到什么程度去照电镜、X衍射和VSM这些指标啊？
已经有87人回复
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
Zpffpz: 金币+1, 谢谢您的详细解释 2012-08-18 19:31:21
小木虫: 金币+0.5, 给个红包，谢谢回帖
Zpffpz: 金币+1, 谢谢您的详细解释 2012-08-18 19:31:21
|
楼主说的是避免什么？避免这类颗粒状的东西还是说改善试样薄区啊 如果是前者，那么只能通过热处理来了，比如说加热到固溶温度使S相完全溶入基体后快速冷却淬火，如此得到的仅是固溶体，再双喷上电镜应该就没这些颗粒了，但是我想楼主的试样是经过热处理以后的了，那么这个说法也就没意义了 如果楼主是想改善照片质量，那么就是制样问题了，依我看来，如果试验操作没问题而仅仅是试样本身问题的话（如薄区的厚度），那么就要改变双喷工艺了，比如说可以试着降低电压值。再不行的话试试离子减薄。 重申一遍，楼主所说的棒状颗粒并非是第二相脱落所致，因此是不可避免的。楼主既然做这方面的研究，就应该很熟悉你材料的相变特性才是，建议楼主再看些相关书籍或文献。 附件中给出一张7xxx铝合金的TEM照片，仅为给楼主一个直接的例子，因粒子剥落而形成的空洞已由箭头标出，其余深色为基体上的第二相  Bright Field-TEM |
6楼2012-08-17 20:47:12
zhaofeng_2
金虫 (著名写手)
- 应助: 27 (小学生)
- 金币: 77.1
- 散金: 1650
- 红花: 6
- 帖子: 1315
- 在线: 376.6小时
- 虫号: 874726
- 注册: 2009-10-16
- 性别: GG
- 专业: 金属材料的力学行为
2楼2012-08-17 13:14:59
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
Zpffpz: 金币+1, 说的很好 2012-08-17 19:53:12
小木虫: 金币+0.5, 给个红包，谢谢回帖
Zpffpz: 金币+1, 说的很好 2012-08-17 19:53:12
|
图片质量是不太好 这是哪个系列的铝合金，什么状态啊，貌似这个有点像2系合金的S相或其亚稳相 而且楼主为什么说类似棒状颗粒的东西是由于第二相剥落造成的，而不是棒状颗粒被显示出来了呢，我认为这个第二相并没有剥落，因为如下： 看照片上放大率，绝非高分辨图，应该是加了物镜光阑以后成的相，那么如果有第二相存在的话，应当是比基体暗，如果图中颗粒是第二相剥落，那么剥落处的强度应当比周围更强，也就是说这些所谓的颗粒应该是比基体颜色更亮，如何确认？在基体上做个选区衍射，在颗粒上做个选区衍射，对比一下即可。 |
3楼2012-08-17 15:42:56
sophiajunjun
铁虫 (小有名气)
- 应助: 2 (幼儿园)
- 金币: 591.6
- 散金: 17
- 帖子: 70
- 在线: 21.8小时
- 虫号: 1318354
- 注册: 2011-06-08
- 性别: MM
- 专业: 金属材料的力学行为
4楼2012-08-17 19:54:26
nightbai
木虫 (著名写手)
蛋疼小虫一个
- 应助: 29 (小学生)
- 金币: 1694.1
- 散金: 1163
- 红花: 10
- 帖子: 1218
- 在线: 258小时
- 虫号: 366115
- 注册: 2007-05-09
- 性别: GG
- 专业: 金属结构材料
5楼2012-08-17 20:19:33
7楼2012-08-17 20:49:46
sophiajunjun
铁虫 (小有名气)
- 应助: 2 (幼儿园)
- 金币: 591.6
- 散金: 17
- 帖子: 70
- 在线: 21.8小时
- 虫号: 1318354
- 注册: 2011-06-08
- 性别: MM
- 专业: 金属材料的力学行为
8楼2012-08-20 14:46:09
sophiajunjun
铁虫 (小有名气)
- 应助: 2 (幼儿园)
- 金币: 591.6
- 散金: 17
- 帖子: 70
- 在线: 21.8小时
- 虫号: 1318354
- 注册: 2011-06-08
- 性别: MM
- 专业: 金属材料的力学行为
9楼2012-08-20 14:59:59
10楼2012-08-20 15:30:59
