| 查看: 3366 | 回复: 10 | |||
gaotaokeyan银虫 (正式写手)
|
[求助]
大家帮我看看我的透射电镜上面有没有样品？ 已有3人参与
|

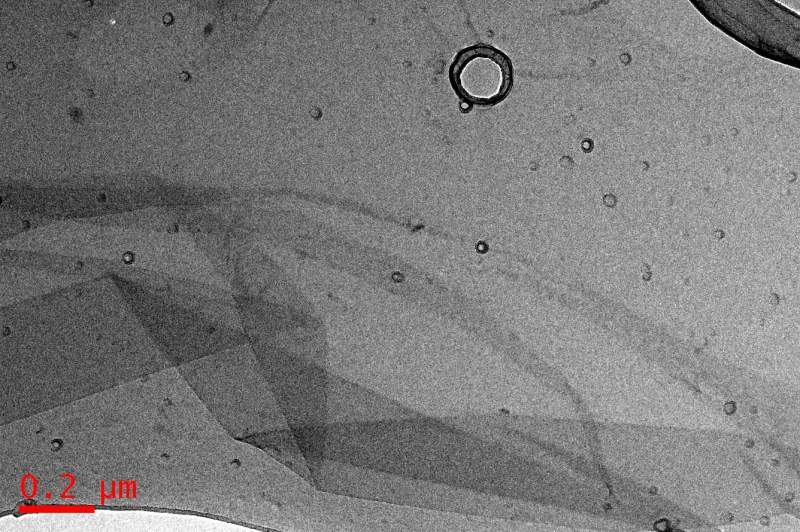

如题，石墨烯类材料去做了透射电镜，结果回来老师说上面什么样品也没有。小虫有三点疑惑：一，左下角的类似石墨烯的片层物质是微栅上面的超薄碳膜剥落了吗？二，右上角的那个环状的东西是微栅的孔吗？三，图片上还有些小球一样的突起，这是样品还是微栅本身起孔了？希望大家帮我分析下，谢谢了。 5-12000X0001.jpg |
回复此楼» 收录本帖的淘帖专辑推荐
 氧化石墨烯（Graphene Oxide） |
» 猜你喜欢
稀土发光分析｜核壳结构｜寿命拟合
已经有13人回复
-
稀土发光分析｜核壳结构｜寿命拟合
已经有6人回复
-
金属材料论文润色/翻译怎么收费?
已经有270人回复
-
稀土发光分析｜核壳结构｜寿命拟合
已经有0人回复
-
稀土发光分析｜核壳结构｜寿命拟合
已经有0人回复
-
26 届青岛大学纺织化学与染整工程硕士（液体纳米分散染料方向）求申博建议
已经有4人回复
-
26 届青岛大学纺织化学与染整工程（液体纳米分散染料）求浙理工纺织 / 材料博导名额
已经有1人回复
-
敢问Acta Pharmaceutica Sinica B with Editor 三周了，能是什么情况？
已经有0人回复
-
求助 CeO2 Fe3O4 Cu2S CoFe2O4 标准卡 Jade 导出的数据
已经有0人回复
-
招生--河北大学26年秋季入学博士
已经有1人回复
-
求助一篇MEMS散热器件文献
已经有0人回复
» 本主题相关商家推荐: (我也要在这里推广)
» 本主题相关价值贴推荐，对您同样有帮助:
- 纳米粒透射电镜
已经有8人回复
- 做透射电镜的铜网上的样品可以存放几天？
已经有6人回复
- 求助关于扫描透射电镜（STEM）的资料和设备信息
已经有13人回复
- 透射电镜观察细胞形态
已经有4人回复
- 请问用透射电镜(TEM)研究生物样品时, 为什么不能看到原子级别
已经有4人回复
- 求助：透射电镜看不到聚合物纳米管的中空结构
已经有25人回复
- 胶束溶液透射电镜测试样品制备方法
已经有29人回复
- 薄膜样品透射电镜制样
已经有23人回复
- 透射电镜一个样品要多少时间
已经有16人回复
- 透射电镜观察细胞样品
已经有16人回复
- 磁性纳米粒子可以测试透射电镜吗？
已经有23人回复
- 【求助】关于透射电镜制样时样品浓度
已经有9人回复
- 【求助】帮我看看这是什么电镜照片？
已经有23人回复
- 【求助】透射电镜与扫描电镜的区别
已经有7人回复
pengyingjing
木虫 (著名写手)
- 应助: 74 (初中生)
- 金币: 2079.6
- 散金: 267
- 红花: 6
- 沙发: 2
- 帖子: 1300
- 在线: 260.6小时
- 虫号: 1018161
- 注册: 2010-05-14
- 性别: MM
- 专业: 免疫学研究新技术与新方法
2楼2014-07-16 17:45:03
temexplorer
新虫 (小有名气)
- 应助: 8 (幼儿园)
- 金币: 302.7
- 红花: 2
- 帖子: 73
- 在线: 17小时
- 虫号: 3276908
- 注册: 2014-06-16
- 专业: 碳素材料与超硬材料
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
gaotaokeyan: 金币+7, ★★★很有帮助 2014-07-16 20:34:11
感谢参与，应助指数 +1
gaotaokeyan: 金币+7, ★★★很有帮助 2014-07-16 20:34:11
|
1.左下角标尺上方的东东很像石墨烯，貌似微栅膜的边界正好在标尺位置，微栅膜一般被破坏后很难形成直边类的形状，而且一般带卷曲，而你的都不具备这些特征； 2.这个不像微栅的孔，尺寸太小，尤其是你的整张图片里面还有很多类似的东西，我的理解更像中空炭球（我曾经在观察石墨烯的时候看到过类似的中空炭球），其实这个在做TEM很容易鉴别，一个HRTEM就搞定，微栅膜是绝对出不来很好的条纹象的； 3.此问题同问题2 4.2楼的肯定没看过什么TEM，也不是很懂石墨烯，微米级的石墨烯太多了，我都看过无数了 |
» 本帖已获得的红花（最新10朵）
gaotaokeyan3楼2014-07-16 18:41:17
gaotaokeyan
银虫 (正式写手)
- 应助: 28 (小学生)
- 金币: 1713.4
- 散金: 155
- 红花: 4
- 帖子: 788
- 在线: 369.1小时
- 虫号: 1046300
- 注册: 2010-06-23
- 性别: GG
- 专业: 功能与智能高分子
4楼2014-07-16 20:33:13
gaotaokeyan
银虫 (正式写手)
- 应助: 28 (小学生)
- 金币: 1713.4
- 散金: 155
- 红花: 4
- 帖子: 788
- 在线: 369.1小时
- 虫号: 1046300
- 注册: 2010-06-23
- 性别: GG
- 专业: 功能与智能高分子
5楼2014-07-16 20:48:29
temexplorer
新虫 (小有名气)
- 应助: 8 (幼儿园)
- 金币: 302.7
- 红花: 2
- 帖子: 73
- 在线: 17小时
- 虫号: 3276908
- 注册: 2014-06-16
- 专业: 碳素材料与超硬材料
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★
gaotaokeyan: 金币+8, ★★★★★最佳答案 2014-07-18 15:42:54
gaotaokeyan: 金币+8, ★★★★★最佳答案 2014-07-18 15:42:54
|
微栅碳膜坏不坏要看你夹微栅的技术,技术好的要坏都很难;如果HRTEM看不出环有明显的晶格条纹,一般就可以排除中空炭球,对于分辨率稍微好点的TEM(目前大部分高分辨TEM线分辨率都可以达到0.14nm),即使是石墨烯的孔,应该也能大概看出点条纹,这样也可以区分是不是碳膜,如果是碳膜那就是各向同性的,当然还有一招,就是用衍射来确定,如果是石墨烯,一般会出明锐斑点,如果是碳膜一般就是个非晶环. |
