[求助] 请教大家关于双相钛合金扫描电镜图片分析的一些问题已有5人参与

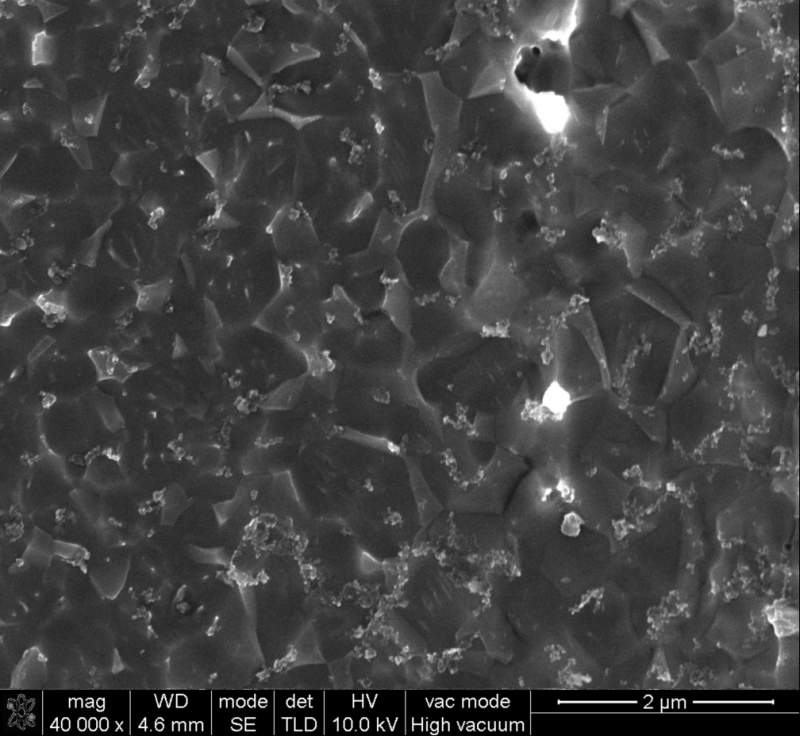

材料为双相钛合金Ti-6Al-V，图中的白色斑斑点点是什么东西呢？有没可能是腐蚀产物？还是我没腐蚀好的原因呢？腐蚀剂用的4%HF+6%HNO3+90%H2O,腐蚀时间大概一分钟左右。
另外，金相中白色部分为α相，黑色部分为β相（因为β相被腐蚀掉，所以反射光线比较弱），为什么到了扫描电镜中白色部分为β相了呢？凸起部分（没被腐蚀掉的α相）的二次电子产额应该是更多才对吧？
一般二次电子用来看形貌，背散射用来看物相。那拍背散射电子模式的样品需要腐蚀吗，我腐蚀过的样品拍出来的照片都不清楚。猜测是因为BSE产额是与原子序数有关，α相中富Al，β相富V,但含量都不多，原子 序数相差不大，所以明暗不明显。不知道是否正确？
请大家指教

请教大家关于双相钛合金扫描电镜图片分析的一些问题
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼2014-04-18 15:50:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

ihdx0205

木虫 (正式写手)
引用回帖:
2楼: Originally posted by peterflyer at 2014-04-18 18:45:39
楼主可使用扫描电镜的EBSD背散射附件来看材料的晶粒度。

EBSD不是还要电解抛光什么的，我这个就是腐蚀后的试样去的看扫描
赞一下(1人) 回复此楼
3楼2014-04-18 19:49:52
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tongtong282

新虫 (初入文坛)

【答案】应助回帖

★ ★ ★
ihdx0205: 金币+3, ★★★很有帮助, 不是镶样的，抛光用的氧化铬，会不会是抛光剂粘上的？ 2014-12-26 09:13:45
如果你是镶样后磨的样品 我告诉你 这个小白亮点的成份是硅.  那么硅哪里来的呢?  而且还在基体内部 不是表面上....   可以肯定说 是在磨样过程中产生的. 如果是扩散进去 那不可能.    标乐的导电铜粉是铜和硅成分,  在你腐蚀金相时候 二氧化硅让你给溶解出来了 然后污染了样品表面.    你的表层也就10-30微米厚吧  这个硅成分就出现在这个范围内  你再往心部看看 就没有这个亮点了.    你可以做扫描时候 打一个成分  再思考一下.
赞一下(1人) 回复此楼
13楼2014-12-25 21:36:14
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer

【答案】应助回帖

感谢参与，应助指数 +1
楼主可使用扫描电镜的EBSD背散射附件来看材料的晶粒度。
赞一下 回复此楼
2楼2014-04-18 18:45:39
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Mitchell_

至尊木虫 (小有名气)

【答案】应助回帖

★
ihdx0205: 金币+1, ★有帮助, 谢谢回复 2014-04-22 23:27:37
1楼说错了，不是EBSD电子背散射衍射，是BSED背散射电子探测器
楼主给的是二次电子像，一般看相成分用背散射，制样和金相是一样的。Al和V的原子序数差很多啊，楼主怎么说差不多？
赞一下 回复此楼
4楼2014-04-22 18:53:21
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ihdx0205

木虫 (正式写手)
引用回帖:
4楼: Originally posted by Mitchell_ at 2014-04-22 18:53:21
1楼说错了，不是EBSD电子背散射衍射，是BSED背散射电子探测器
楼主给的是二次电子像，一般看相成分用背散射，制样和金相是一样的。Al和V的原子序数差很多啊，楼主怎么说差不多？

α相和β相都是钛，只是一个富铝，一个富钒，但含量都不多，所以平均原子序数相差不大，不知道是不是这样的？另外，背散射是根据原子序数来的，那还需要腐蚀吗？

[ 发自小木虫客户端 ]
赞一下 回复此楼
5楼2014-04-22 23:27:06
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

crossgate2

金虫 (小有名气)

【答案】应助回帖

★ ★
ihdx0205: 金币+2, ★★★很有帮助, 谢谢 2014-04-23 17:22:55
腐蚀时间是不是有点长了，20s就行

二次电子相中深色是a相，浅色是β。文献上都是这样的。

BSE模式样品不用腐蚀。
赞一下 回复此楼
6楼2014-04-23 09:12:31
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ihdx0205

木虫 (正式写手)
引用回帖:
6楼: Originally posted by crossgate2 at 2014-04-23 09:12:31
腐蚀时间是不是有点长了，20s就行

二次电子相中深色是a相，浅色是β。文献上都是这样的。

BSE模式样品不用腐蚀。

同学，对于在二次电子图像中深色的为阿尔法相（与金相相反），你是怎么理解的呢？另外，你拍过tc4的bse照片吗？效果如何？
赞一下 回复此楼
7楼2014-04-23 17:24:22
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

crossgate2

金虫 (小有名气)

【答案】应助回帖

引用回帖:
7楼: Originally posted by ihdx0205 at 2014-04-23 17:24:22
同学，对于在二次电子图像中深色的为阿尔法相（与金相相反），你是怎么理解的呢？另外，你拍过tc4的bse照片吗？效果如何？...

看SEM感觉是alpha相被腐蚀了，beta比较耐腐蚀。我没有注意应当是哪一相更耐腐蚀。

BSE拍过，效果不是很理想，看不出非常明显的原子序数衬度。
赞一下 回复此楼
8楼2014-04-23 22:44:00
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ihdx0205

木虫 (正式写手)
引用回帖:
8楼: Originally posted by crossgate2 at 2014-04-23 22:44:00
看SEM感觉是alpha相被腐蚀了，beta比较耐腐蚀。我没有注意应当是哪一相更耐腐蚀。

BSE拍过，效果不是很理想，看不出非常明显的原子序数衬度。...

光镜底下黑色是β相吧？那应该是β相被腐蚀了？所以比较暗？

[ 发自小木虫客户端 ]
赞一下 回复此楼
9楼2014-04-23 23:42:16
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

crossgate2

金虫 (小有名气)
引用回帖:
9楼: Originally posted by ihdx0205 at 2014-04-23 23:42:16
光镜底下黑色是β相吧？那应该是β相被腐蚀了？所以比较暗？
...

光镜你说的是明场还是暗场？    暗场下，黑色是alpha。   明场相反。
赞一下 回复此楼
10楼2014-04-24 08:36:50
