[求助] 扫描电镜的图像求高人帮忙分析一下

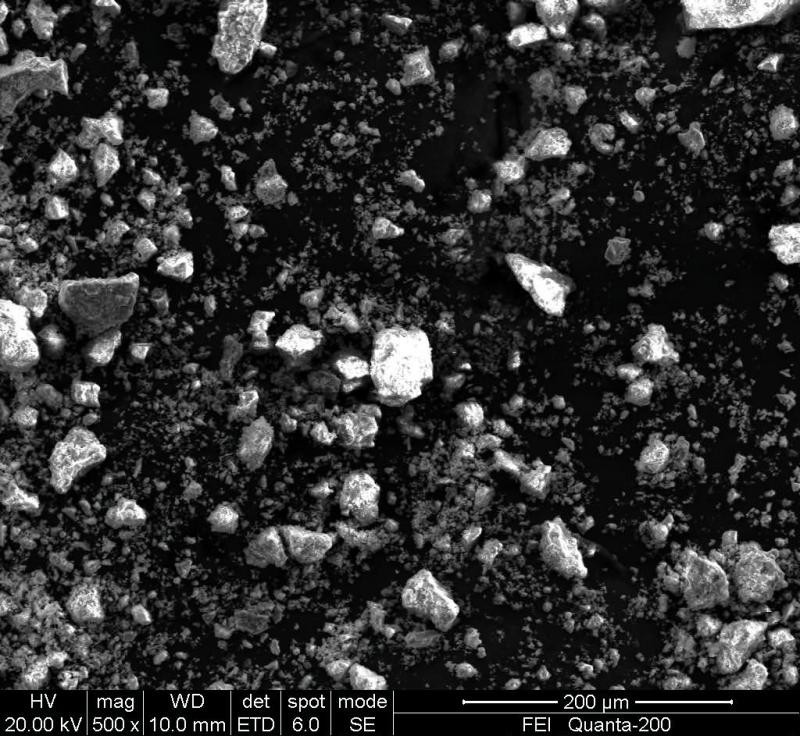

这个图中间有些地方感觉有些反光 是因为什么原因呢？
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-05-24 12:54:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

whd博士

木虫 (著名写手)

【答案】应助回帖

★
裤兜然: 金币+1, ★★★很有帮助 2012-05-25 09:02:00
引用回帖:
6楼: Originally posted by 裤兜然 at 2012-05-24 18:57:14:
这样吗？不是与材料的导电性什么的有关吗？我做的是锂离子电池的正极材料粉末

这个肯定是与样品导电性以及样品导电层的喷镀有关了。而前面棱角位置亮度较高这个事从原理上来说的，这些位置在相同强度入射电子束作用下能够产生更多的二次电子，从而得到较强的信号，在图片上显示出来的就是亮度较高。另外三楼说的是SEM样品的要求，要导电；如果样品不导电，就要在样品表面喷涂一层导电物质，比如金。如果导电层喷涂不均匀或者时间太短，会导致导电层不连续，导电性不好，效果自然不好。
赞一下(1人) 回复此楼
11楼2012-05-24 20:04:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

guxue

专家顾问 (知名作家)

学习使人进步

【答案】应助回帖

感谢参与，应助指数 +1
zhangquan8385: 专家考核 2012-06-02 10:41:54
图片效果很好了，如果要精益求精的话，那就是亮度和对比度还需仔细调整，就没有了你说的现象了。
赞一下 回复此楼
青出于蓝而胜于蓝
2楼2012-05-24 14:55:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

whd博士

木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
图片拍的很不错了，有很亮的地方好像都是块体棱角附近。在SEM里颗粒棱角上亮度一般确实要高一点，主要还是因为这些地方在于电子束作用的时候产生的二次电子以及背散射电子数量比多，因而亮度高。当然，听说喷镀导电层的时候如果不均匀，也可能形成这种情况，不过目前没碰到过~~~~~~
赞一下 回复此楼
3楼2012-05-24 15:11:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhangpengfei

木虫 (小有名气)

【答案】应助回帖

★
感谢参与，应助指数 +1
裤兜然: 金币+1, ★★★很有帮助 2012-05-24 19:05:09
极有可能是喷金时间太短，样品的导电性不好所致。洒在导电胶上的粉末本来就沾的不牢固，喷金时间再短的话，导电性可想而知。这样的一个结果就是，局部导电性不好，反光严重。为了照顾这部分，使得其他导电性好的地方显得很暗淡。
赞一下 回复此楼
4楼2012-05-24 16:52:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

裤兜然

铜虫 (小有名气)
引用回帖:
2楼: Originally posted by guxue at 2012-05-24 14:55:31:
图片效果很好了，如果要精益求精的话，那就是亮度和对比度还需仔细调整，就没有了你说的现象了。

当时我去做实验的时候老师好像是说与样品的导电性什么有关。说明一下 我做的是锂离子电池的正极材料粉末~~
赞一下 回复此楼
5楼2012-05-24 18:55:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

裤兜然

铜虫 (小有名气)
引用回帖:
3楼: Originally posted by whd博士 at 2012-05-24 15:11:45:
图片拍的很不错了，有很亮的地方好像都是块体棱角附近。在SEM里颗粒棱角上亮度一般确实要高一点，主要还是因为这些地方在于电子束作用的时候产生的二次电子以及背散射电子数量比多，因而亮度高。当然，听说喷镀导电

这样吗？不是与材料的导电性什么的有关吗？我做的是锂离子电池的正极材料粉末
赞一下 回复此楼
6楼2012-05-24 18:57:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

裤兜然

铜虫 (小有名气)
引用回帖:
4楼: Originally posted by zhangpengfei at 2012-05-24 16:52:59:
极有可能是喷金时间太短，样品的导电性不好所致。洒在导电胶上的粉末本来就沾的不牢固，喷金时间再短的话，导电性可想而知。这样的一个结果就是，局部导电性不好，反光严重。为了照顾这部分，使得其他导电性好的地方

喷金是什么？我做扫描的时候只是把粉末粘在金属块上就去扫了~~
是出现这样的情况就是因为粉末导电性不好吗？
赞一下 回复此楼
7楼2012-05-24 19:02:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

maizi880217

银虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
楼主喷金时间太短了吧，加速电压适当的调整下，还有对比度也最好调整下
赞一下 回复此楼
8楼2012-05-24 19:38:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

裤兜然

铜虫 (小有名气)
引用回帖:
8楼: Originally posted by maizi880217 at 2012-05-24 19:38:14:
楼主喷金时间太短了吧，加速电压适当的调整下，还有对比度也最好调整下

喷金是什么？我是做本科毕业设计，所以都是老师来操作我们只是看~~
赞一下 回复此楼
9楼2012-05-24 19:46:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

maizi880217

银虫 (正式写手)
引用回帖:
9楼: Originally posted by 裤兜然 at 2012-05-24 19:46:39:
喷金是什么？我是做本科毕业设计，所以都是老师来操作我们只是看~~

就是离子溅射在不导电物体表面喷一层很薄的金，这样电镜效果会好
赞一下 回复此楼
10楼2012-05-24 19:51:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
