[求助] 请教一下焊缝及其热影响区组织的扫描电镜照片

材料是低碳低合金钢以下图片分别来自母材区、焊缝热影响区和焊缝区，想请教他们的具体组织是什么，以及判据是什么。不甚感激
请教一下焊缝及其热影响区组织的扫描电镜照片

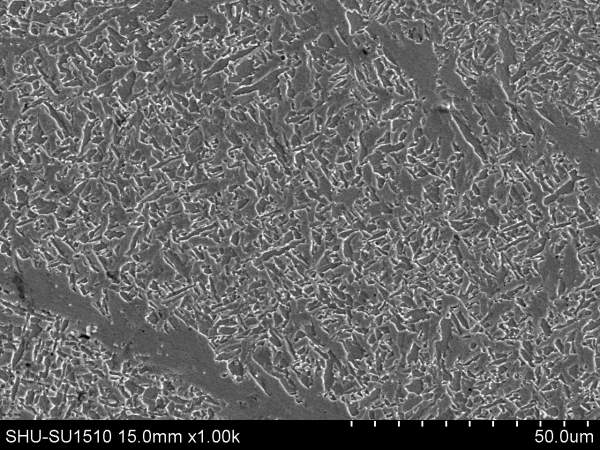

母材区


请教一下焊缝及其热影响区组织的扫描电镜照片-1

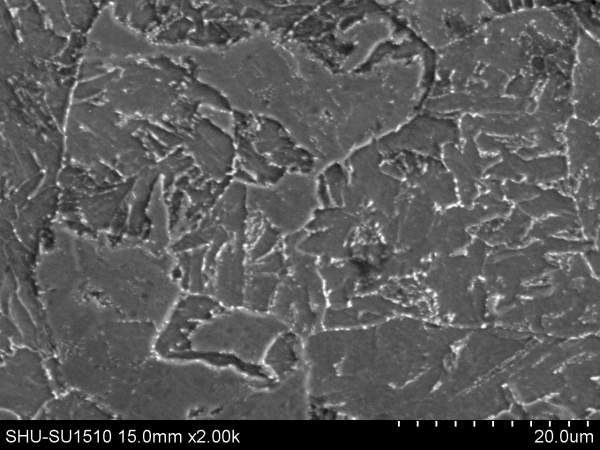

热影响区


请教一下焊缝及其热影响区组织的扫描电镜照片-2

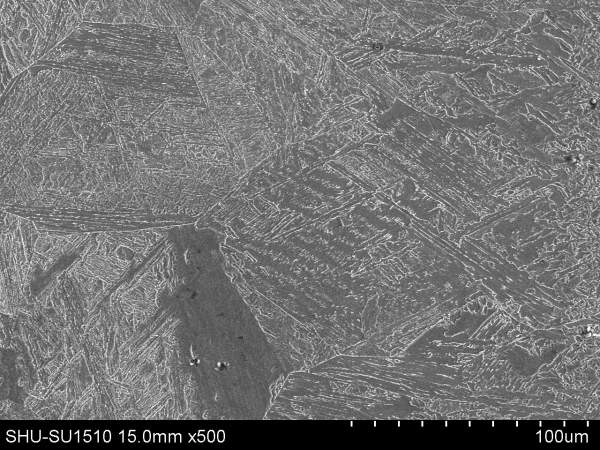

热影响区2


请教一下焊缝及其热影响区组织的扫描电镜照片-3

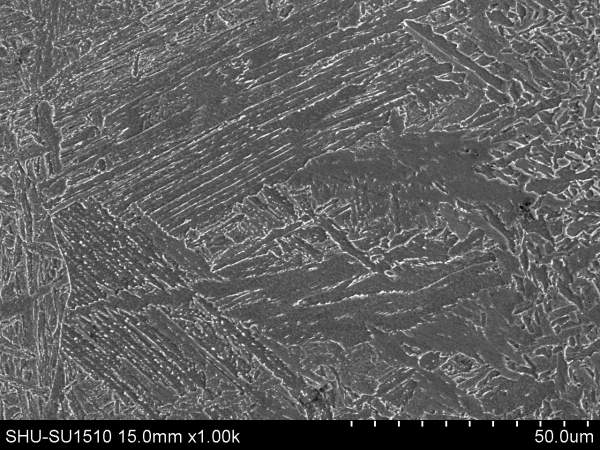

熔合线附近


请教一下焊缝及其热影响区组织的扫描电镜照片-4

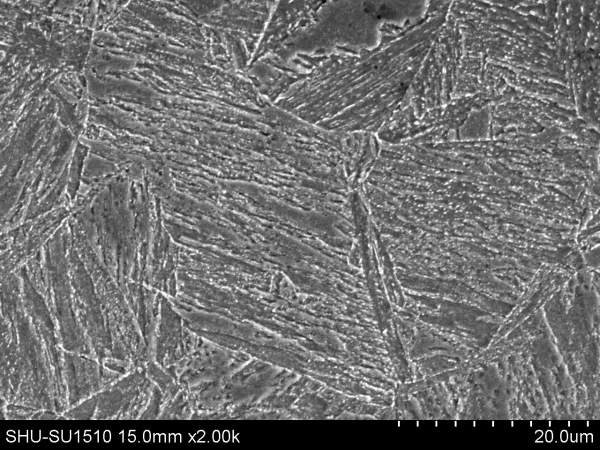

焊缝区
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-11-27 16:02:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

rclcxzh

新虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
低碳合金钢的热影响区并不是一个区，通常是由几个微区组成的，每个微区的组织形态不同，有鉴于此，建议你先补一补这方面的知识，给你推荐一本书《管线钢显微组织的分析与鉴别》，里面对焊接热影响区有详细的介绍。
赞一下(1人) 回复此楼
8楼2013-11-28 09:07:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

OMGod123

新虫 (小有名气)
先自己顶一个！求助各位大神啊，做出来之后没有可以参照的图片。初步判断是热影响区贝氏体组织或马氏体组织，焊缝区比较明显是先共析铁素体和针状铁素体，母材是以多边形铁素体为主。主要就是困惑于热影响区的组织，希望得到大家围观交流指导
赞一下 回复此楼
2楼2013-11-27 16:06:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

OMGod123

新虫 (小有名气)
怎么都没人呢？求助啊求助
赞一下 回复此楼
3楼2013-11-27 17:51:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wdlwxyh

银虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
我发现用电镜看金相组织是个技术活，光学显微镜看也可以啊，要不就是两个结合起来看
赞一下 回复此楼
学以致用，期待有缘人......
4楼2013-11-27 21:22:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

robustlu

新虫 (初入文坛)

【答案】应助回帖

感谢参与，应助指数 +1
既然是低碳钢，热影响区怎么是马氏体呢？？可能是贝氏体，具体名称忘了，会降低热影响区韧性，容易脆断。
赞一下 回复此楼
weld us together
5楼2013-11-27 22:39:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

robustlu

新虫 (初入文坛)

【答案】应助回帖

刚想起来，是魏氏组织，热影响区的。
赞一下 回复此楼
weld us together
6楼2013-11-27 22:41:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

vecent30

新虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
母材中有改善韧性的针状铁素体，热影响区粗大的晶粒和针状形态应该就是魏氏组织了，焊缝不知道了

[ 发自小木虫客户端 ]
赞一下 回复此楼
7楼2013-11-27 23:47:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

FunnyStory

铜虫 (初入文坛)

【答案】应助回帖

感谢参与，应助指数 +1
热影响区：板条M+F
赞一下 回复此楼
9楼2013-11-28 20:21:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

付丙寅

木虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
OMGod123: 金币+10, ★★★很有帮助 2014-03-13 10:37:20
母材：多边形铁素体，这个很明显不用说依据了吧。
HAZ区：贝氏体铁素体，由板条状推出，个人认为不是魏氏体；
焊缝区：先共析铁素体+针状铁素体。
楼上推荐的书，楼主多看看，我身边有一本，没事就翻开看看
赞一下 回复此楼
10楼2013-11-29 08:37:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
