[求助] 扫描电镜图片，这货怎么样

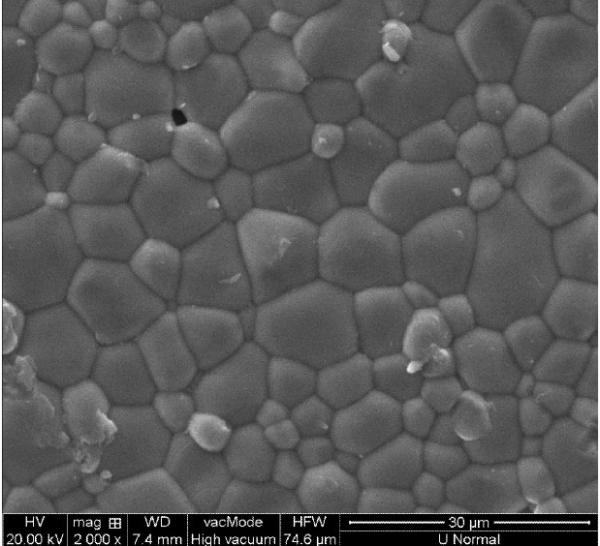

新买来扫描电镜，正在试测。这两张sem照片是这几天我和实验室的老师一起摸索着测出来较好的，不知这货效果如何，还请大侠们来指点一番。这是无铅压电陶瓷KNN基烧结后陶瓷SEM图，操作者水平有限，敬请指教！！！主要有两点疑惑：

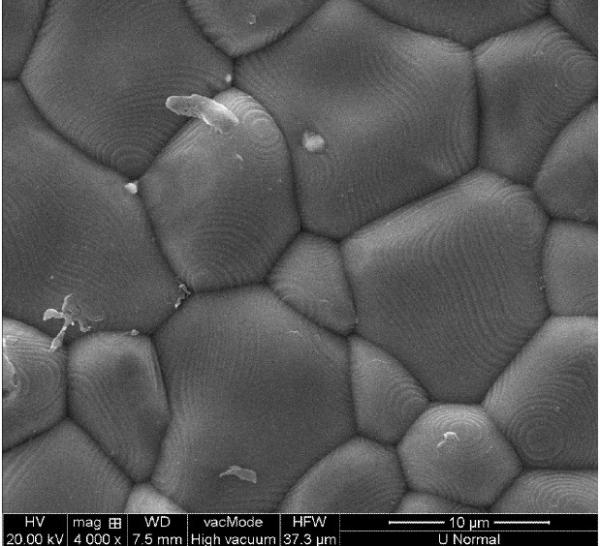

1.为什么在≥4000倍下观察时，表面看到指纹状的图样还很多。（已经试验，可排除喷金的影响。应该不是制样的原因，难道是陶瓷表面本身的什么原因？）
2.这sem的图像效果如何，是否需要调节电压，spot，wd，倍率等参数得到最好的图片。（主要是看颗粒大小和致密度）也不知道有木有什么技巧
     many many thanks...




回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
越努力，越幸运！！！
1楼2012-09-06 20:57:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

liang_2004

木虫 (正式写手)

始作俑者
★
cjzn2010: 金币+1, 奖励认真回帖 2013-03-15 20:06:09
那些条纹是与晶粒的生长机制有关系的。
你了解单晶的生长就会明白了，在陶瓷内，由于液相含量，烧结温度时间等的影响，
使得传质没有完全导致的，如果完全了，就成光滑的了。
如果温度更高，那些条纹会更加明显，甚至是阶梯状
赞一下(3人) 回复此楼

» 本帖已获得的红花（最新10朵）

science217
走着，看看再说
10楼2013-03-15 15:56:42
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

googo3300

木虫 (正式写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
sun_00: 金币+2, ★有帮助 2012-09-08 11:30:19
SEM图片看上去很致密，不错啊！至于样品的波纹估计是液相烧结引起的吧
赞一下(1人) 回复此楼
2楼2012-09-07 08:15:56
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liang_2004

木虫 (正式写手)

始作俑者
所以说看到那些条纹是正常的，看不到说明这机器还真不咋地
赞一下(1人) 回复此楼
走着，看看再说
11楼2013-03-15 16:12:12
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

sun_00

银虫 (小有名气)
引用回帖:
2楼: Originally posted by googo3300 at 2012-09-07 08:15:56
SEM图片看上去很致密，不错啊！至于样品的波纹估计是液相烧结引起的吧

只有这样解释了。。。我这一批都是这模样。  谢谢指点哈
赞一下 回复此楼
越努力，越幸运！！！
3楼2012-09-08 11:29:40
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sun_00

银虫 (小有名气)
引用回帖:
2楼: Originally posted by googo3300 at 2012-09-07 08:15:56
SEM图片看上去很致密，不错啊！至于样品的波纹估计是液相烧结引起的吧

测试微调选照片的时候，我都是在四方格的左上方微调的小窗口选的照片。  但是后来听师姐说是全屏微调的大窗口选照片，我发现同样一个区域在大窗口的放大倍数是小窗口的两倍呀，那到底以哪个放大倍数为准？难道测出来的都错了？
赞一下 回复此楼
越努力，越幸运！！！
4楼2012-09-08 11:32:30
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

温暖的阳光

金虫 (正式写手)
BaTiO3及压电陶瓷SEM图片就经常有这种纹
赞一下 回复此楼
5楼2012-09-08 11:46:50
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sun_00

银虫 (小有名气)
引用回帖:
5楼: Originally posted by 温暖的阳光 at 2012-09-08 11:46:50
BaTiO3及压电陶瓷SEM图片就经常有这种纹

哦，这样呀。  谢啦。。。。
那SEM测试微调选照片的时候是在四方格的左上方微调的小窗口还是是全屏微调的大窗口选照片（见3楼）
赞一下 回复此楼
越努力，越幸运！！！
6楼2012-09-08 14:10:20
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

温暖的阳光

金虫 (正式写手)
引用回帖:
6楼: Originally posted by sun_00 at 2012-09-08 14:10:20
哦，这样呀。  谢啦。。。。
那SEM测试微调选照片的时候是在四方格的左上方微调的小窗口还是是全屏微调的大窗口选照片（见3楼）...

，额不会
回复此楼
7楼2012-09-08 15:41:22
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sun_00

银虫 (小有名气)
引用回帖:
7楼: Originally posted by 温暖的阳光 at 2012-09-08 15:41:22
，额不会...

我不笑。
我最后还是重新用的全屏
赞一下 回复此楼
越努力，越幸运！！！
8楼2012-09-08 17:28:23
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

googo3300

木虫 (正式写手)

【答案】应助回帖

★ ★ ★
sun_00: 金币+2, ★★★很有帮助 2012-09-11 09:39:49
sun_00: 金币+1, ★★★★★最佳答案 2012-12-20 17:51:09
引用回帖:
4楼: Originally posted by sun_00 at 2012-09-08 11:32:30
测试微调选照片的时候，我都是在四方格的左上方微调的小窗口选的照片。  但是后来听师姐说是全屏微调的大窗口选照片，我发现同样一个区域在大窗口的放大倍数是小窗口的两倍呀，那到底以哪个放大倍数为准？难道测出 ...

没关系的，有比例尺就行了，只是窗口大，更好选照片而已，有比例尺就行了！
赞一下 回复此楼
9楼2012-09-10 15:46:52
