[求助] DPD模拟如何得到这样的图??

看有些DPD文献上会出现这样的图,不知道怎么做出来的?我看了DPD结果文件也没找到相关数据啊,谢谢!!



回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liangwk12

银虫 (初入文坛)

没人给点儿建议吗?
2楼2012-03-19 15:39:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liangwk12

银虫 (初入文坛)

看到很多模拟嵌段聚合物自组装成胶束文献中会有类似的图,真诚请教如何做类似的图?谢谢
3楼2012-03-19 15:43:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jiaoyixiong

荣誉版主 (职业作家)

【答案】应助回帖

★ ★
感谢参与,应助指数 +1
chaizhm: 金币+2 2012-03-19 16:40:56
这图origin 就可以做出来,关键是你得有这些数据,
也许模拟不能直接输出你所需要的,需要相关你自己去做相关的处理。

[ Last edited by jiaoyixiong on 2012-3-19 at 16:34 ]
4楼2012-03-19 16:16:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liangwk12

银虫 (初入文坛)

我就是不知道数据从哪里获得的?有数据勇ORIGIN做图我会
5楼2012-03-19 17:06:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xjw040

金虫 (正式写手)

你是用MS里的DPD算的吗?
6楼2012-03-19 19:55:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jiaoyixiong

荣誉版主 (职业作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
liangwk12: 金币+10, 2 2012-03-20 09:46:27
zh1987hs: 金币+5, 谢谢 2012-03-20 18:25:37
引用回帖:
5楼: Originally posted by liangwk12 at 2012-03-19 17:06:24:
我就是不知道数据从哪里获得的?有数据勇ORIGIN做图我会

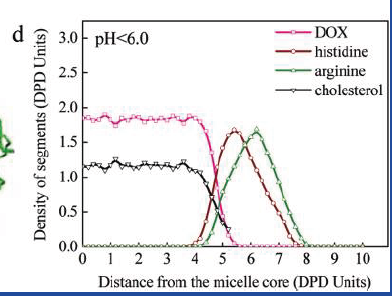

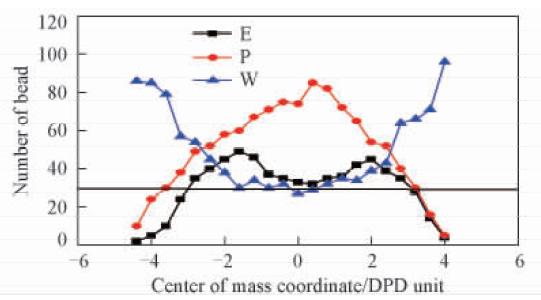

我不太懂你这个数据图是什么意思,但是从你这两张图的大致意思可以看出,这是个数密度随距离分布的计算图。这种图我想都是通过自己后出来程序得到的。

第一个是 segment 离micelle 中心距离的分布
第二个是 bead 随系统中心距离的分布。

弄明白这些,你就只有自己写处理程序,通过读取你模拟的轨迹文件来得到这些数据图,然后才能用origin 绘图。

这种编程的思路,推荐参考lammps 中 fix ave/spatial  命令的源程序。
7楼2012-03-20 08:28:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liangwk12

银虫 (初入文坛)

引用回帖:
7楼: Originally posted by jiaoyixiong at 2012-03-20 08:28:39:
我不太懂你这个数据图是什么意思,但是从你这两张图的大致意思可以看出,这是个数密度随距离分布的计算图。这种图我想都是通过自己后出来程序得到的。

第一个是 segment 离micelle 中心距离的分布
第二个是  ...

谢谢你的回复。不过我不会编程啊,我只会用MS。有没有高手能用MS做出这些图的啊?
8楼2012-03-20 09:49:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

B4-449

铁杆木虫 (著名写手)

★ ★ ★
zh1987hs: 金币+3, 谢谢 2012-03-20 18:25:51
打开MS DPD diffusivity图,复制,然后到excel粘贴,自己改一下横轴就出来咯
9楼2012-03-20 16:58:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liangwk12

银虫 (初入文坛)

怎么就完结了呢?还没解决呢啊?
10楼2012-03-23 22:35:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
