把平面看出立体效果！这样的电镜图，你能看懂么？求助伙伴们给点线索！
|
|||||||
|

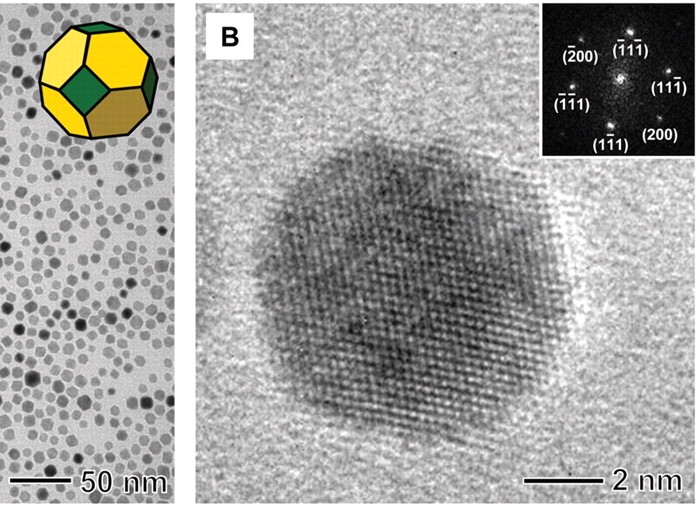

请各位高手帮帮忙！下图是从论文中摘下来的，不明白为什么这样归属。见附件。谢谢各位！ 图一： [/url]  图一 图注：HRTEM image of a single truncated octahedron shown in (a) recorded along the [011] zone axis. The insets show the corresponding FT pattern (upper right) and the geometrical model of the truncated octahedron (lower left) http://onlinelibrary.wiley.com/doi/10.1002/anie.200902235/pdf 图二：  图二 注HRTEM image of a single truncated octahedron of Pd recorded along the [011] zone axis and the corresponding FT pattern (inset) 原文见：http://www.sciencemag.org/content/324/5932/1302.figures-only [ Last edited by topyuyue on 2011-10-10 at 19:34 ] |
回复此楼» 收录本帖的淘帖专辑推荐
 Nano&Micro | nano physics&chem | 演讲 报告 上课素材 | 各种各样 |
| 杂七杂八-wy | 催化 |
» 猜你喜欢
武汉纺织大学化工学院官方群-院士团队招生-学生自由度高-10余名学生赴985海外深造
已经有0人回复
-
南昌航空大学蒋华麟教授课题组招收化学、环境、碳达峰碳中和及相关专业硕士信息
已经有0人回复
-
金属材料论文润色/翻译怎么收费?
已经有233人回复
-
湖北师范大学复试调剂
已经有0人回复
-
武汉纺织大学_化工学院官方调剂群-院士团队招生-学生自由度高-每届发展好
已经有0人回复
-
济南大学国家优青课题组 2026 调剂招生来啦
已经有0人回复
-
武汉纺织大学_化学院官方调剂群-院士团队招生-学生自由度高发展好-欢迎各位同学
已经有0人回复
-
河北大学 材料与化工 硕士招收调剂
已经有0人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 求助几个博后申请的问题
已经有8人回复
- 有没有人碰到过这样的PCR问题？求助
已经有6人回复
- 求助翻译一段英文句子
已经有2人回复
- 重金求助关环反应
已经有9人回复
- 求助各位，总黄酮含量测定方法用比色法和HPLC哪个更合适呢？
已经有16人回复
- 求助高效液相色谱全波长扫描的问题
已经有7人回复
- 求助：ATRP反应问题
已经有6人回复
- 求助-基因克隆及引物设计的问题
已经有6人回复
- 网络问题，求助。
已经有10人回复
- 求助4A分子筛晶种制备方法或者晶种制备相关文献
已经有4人回复
- 菜鸟求助——我系统发育树构建不出来——构建出来的怎么是这样的
已经有15人回复
- 【求助】想做介孔材料，这个电镜图片能看出什么？
已经有31人回复
【答案】应助回帖
topyuyue(金币+5): 谢谢老师！一下子就讲明白了！ 2011-10-14 21:53:17
| 这个是单晶的颗粒，是没有孪晶面的。其实这种颗粒的形状判断是很简单的。一般来说，人们都认为具有类球形的单晶常见纳米颗粒是截角八面体的。楼主的颗粒我没有记错的话，应该是xia younan 发在science的Pd纳米颗粒，这类贵金属纳米颗粒最为典型，这种形状的一般来说是截角八面体，就是他说的truncated octadhedron，就是八个{111}晶面和6个{100}晶面包裹而成的，简单说就是一个八面体，把六个角截掉，这个是别人高分辨验证过的。你心中有这一个模型，其实一切都简单了，他说的那个沿着什么晶带轴入射的方向，是根据FFT计算出来的，其实如果是电镜高手和熟悉自己颗粒的模型，一下子就能看出来是沿着什么晶带轴入射的。一般来说，这种颗粒在铜网上，要么是一个{111}面平行铜网上的carbon film面，要么一个{100}面平行铜网上的carbon film，就比如一个截角八面体滚动，总会有一个平面最后和地接触，而不是一个棱和地接触一样，所以这样来说电子束沿那个晶带轴的入射就很容易判断了，颗粒的形状和摆放位置也就很好判断了。 |
9楼2011-10-14 17:35:03
