[求助] 光刻胶工艺问题 已有3人参与

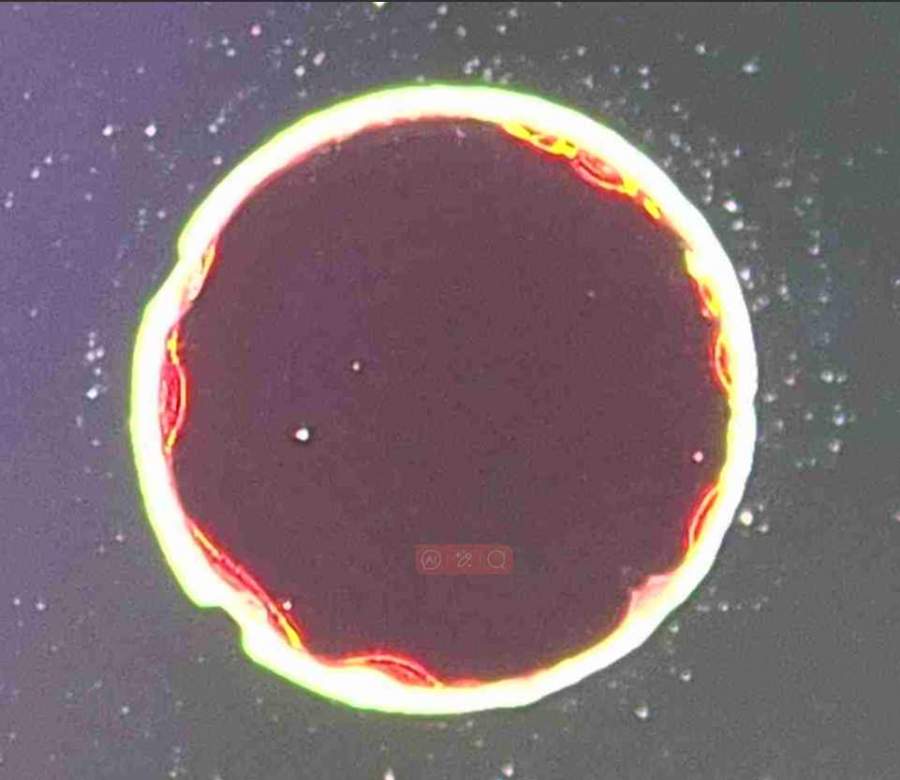

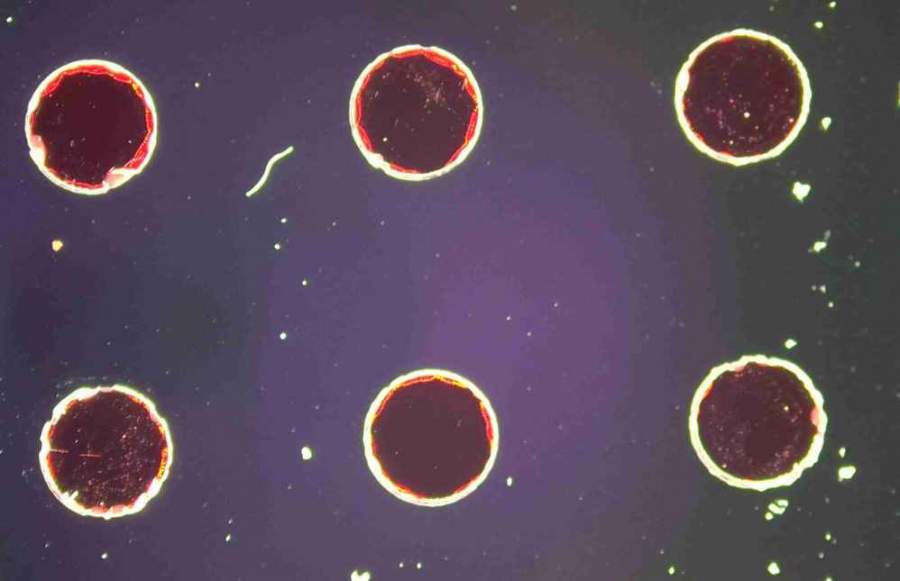

光刻胶az4620，匀胶1000rpm得20um厚，软烘85℃40min，重复10次匀胶软烘得到200um厚的胶，曝光60sx10次，显影az400k（1：3稀释-15min+1：4稀释-35min，总共50min），显影用磁力搅拌2000转/分搅拌。第一为什么边边有血红色的胶，好像暗腐蚀但是不太确定。第二，光刻胶底部有粘附不牢，图案不完整现象，不知道是前烘不足还是磁力搅拌转速过快。

光刻胶工艺问题


光刻胶工艺问题-1

发自小木虫手机客户端
回复此楼

» 猜你喜欢
1楼 2024-12-31 11:36:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

二七九二

新虫 (初入文坛)
光刻胶工艺问题-2
发自小木虫手机客户端
赞一下 回复此楼
2楼2024-12-31 11:39:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

二七九二

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by 二七九二 at 2024-12-31 11:39:11

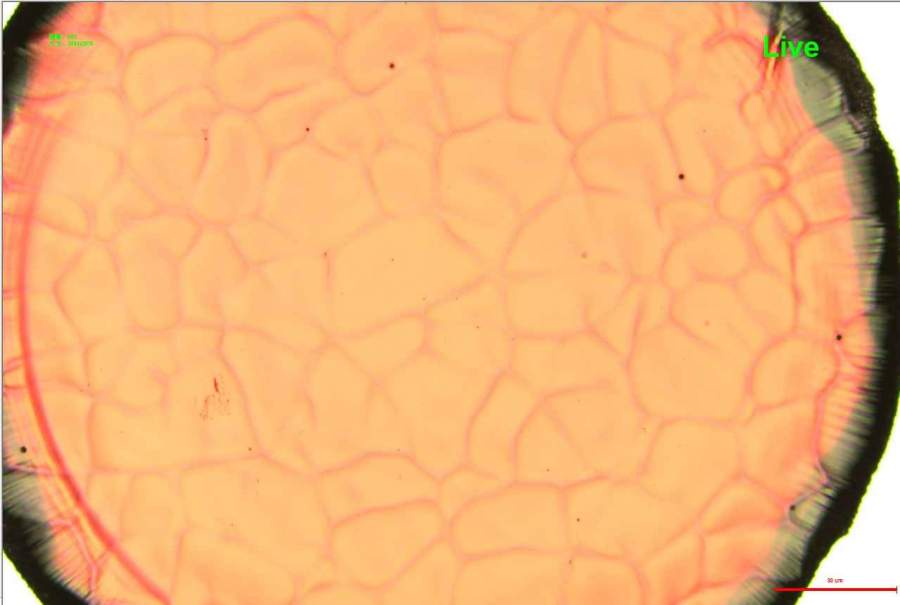

这是在更高倍数显微镜下观察到的胶面情况
发自小木虫手机客户端
赞一下 回复此楼
3楼2024-12-31 11:39:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ciompman

铁杆木虫 (职业作家)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
二七九二: 金币+5 2025-01-02 10:57:41
你这个工艺搞的匀胶重复的次数太多了，这样导致不同的加热环节产生的效果是不一样的，由于你的工艺过于复杂，无法通过这么几个实验数据就可以推断出什么原因导致的。建议你换AZ9260光刻胶试试吧。总之，匀胶和烘胶次数太多了，各种不可控，你这个很难获得理想胶型，主要是太厚了！！
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

二七九二
4楼2024-12-31 15:58:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ciompman

铁杆木虫 (职业作家)

【答案】应助回帖

也可以考虑用SU8，就是残胶不好去除。
赞一下 回复此楼
5楼2024-12-31 15:59:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

二七九二

新虫 (初入文坛)
送红花一朵
引用回帖:
4楼: Originally posted by ciompman at 2024-12-31 15:58:27
你这个工艺搞的匀胶重复的次数太多了，这样导致不同的加热环节产生的效果是不一样的，由于你的工艺过于复杂，无法通过这么几个实验数据就可以推断出什么原因导致的。建议你换AZ9260光刻胶试试吧。总之，匀胶和烘胶次 ...

因为查文献，一般都是用正胶，好像9260的匀胶厚度还更薄（比4620
发自小木虫手机客户端
赞一下 回复此楼
6楼2025-01-02 11:00:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Andre_W

银虫 (小有名气)
做柱子，还是做孔，可以私聊

发自小木虫IOS客户端
赞一下 回复此楼
爱一个人，攀一座山，追一个梦
7楼2025-01-03 18:21:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

doublewei

银虫 (小有名气)

【答案】应助回帖

引用回帖:
7楼: Originally posted by Andre_W at 2025-01-03 18:21:18
做柱子，还是做孔，可以私聊

我认为你的胶太厚了，应该用薄的胶做模板，后边用ICP刻蚀的方式，在Si片上直接刻深沟槽。
赞一下 回复此楼
8楼2025-01-11 22:39:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

看看你的Recipe

新虫 (初入文坛)

【答案】应助回帖

这是用胶做为掩膜吗？就没得用这么厚光刻胶么？用别的hard mask不行吗？SiO2之类的
赞一下 回复此楼
9楼2025-02-20 21:46:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhaowenhuang

新虫 (小有名气)
这么厚的胶，是用来电镀还是干刻的呢？选择4620是因为对耐刻蚀性能要求很高吗
发自小木虫手机客户端
赞一下 回复此楼
10楼2025-04-09 22:53:48
