ZVIEW等效电路拟合问题 已有1人参与
|
||

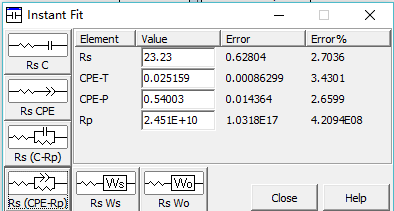

ZVIEW 软件中，INSTANT FIT 的单个元件拟合没有下图中圈起来的元件，那我应该选择什么元件，或者应该怎么做呢?  |
回复此楼» 收录本帖的淘帖专辑推荐
 电化学资料收集 |
» 本帖@通知
@阮之复兴
» 猜你喜欢
德国Karlsruhe Institute of Technology招收电化学储能及联合培养CSC博士等
已经有20人回复
-
德国Karlsruhe Institute of Technology招收电化学储能及联合培养CSC博士
已经有24人回复
-
物理化学论文润色/翻译怎么收费?
已经有283人回复
-
德国Karlsruhe Institute of Technology招收电化学储能及联合培养CSC博士
已经有1人回复
-
固态锂金属电池迁移数计算求助
已经有1人回复
-
荷兰奈梅亨大学赵文博与Galimberti课题组招收理论计算CSC博士 2000 欧元/月+房补
已经有0人回复
-
26储能博士申请自荐
已经有22人回复
-
上海交通大学--宁波东方理工大学电池方向博士招生
已经有10人回复
-
海南大学全国重点实验室杨金霖老师招收储能电池方向博士生（2026年3月报名，9月入学）
已经有1人回复
-
海南师范大学2026年博士研究生招收 (在职想提升学历人员可报考) 申请考核制+普通招考
已经有0人回复
-
申博求助
已经有0人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- Zview软件拟合分段问题
已经有8人回复
- Zview软件在拟合等效电路图时的一些问题
已经有0人回复
- 请教大家有关Zview软件拟合问题
已经有0人回复
- 阻抗图分析？求神帮助！
已经有3人回复
- 等效电路
已经有11人回复
- 求助：阻抗的等效电路问题
已经有10人回复
- 关于Zview软件对等效电路拟合的问题
已经有1人回复
- 求助非晶态与晶态交流阻抗拟合后等效电路的问题
已经有4人回复
- 哪位帮忙拟合一下EIS曲线？
已经有7人回复
- EIS拟合溶液电阻误差问题
已经有1人回复
- 求助 等效电路拟合问题，求高手指点
已经有5人回复
- 求解一个交流阻抗谱的问题
已经有12人回复
- 染料敏化电池 对电极（symmetrical cell）阻抗谱 zview 拟合 中等效元件
已经有12人回复
- zview拟合问题，急
已经有3人回复
- 关于EIS拟合方面的问题
已经有3人回复
- Zview 拟合阻抗的步骤具体是怎么样的？我的是否正确？
已经有9人回复
- 关于Zview软件中得一些问题
已经有3人回复
- 随偏压变化，阻抗拟合发生偏离
已经有3人回复
阮之复兴
金虫 (小有名气)
- ECEPI: 1
- 应助: 50 (小学生)
- 金币: 1506.1
- 红花: 58
- 帖子: 216
- 在线: 146.5小时
- 虫号: 1291867
- 注册: 2011-05-11
- 性别: GG
- 专业: 电化学
7楼2017-08-30 11:12:13
阮之复兴
金虫 (小有名气)
- ECEPI: 1
- 应助: 50 (小学生)
- 金币: 1506.1
- 红花: 58
- 帖子: 216
- 在线: 146.5小时
- 虫号: 1291867
- 注册: 2011-05-11
- 性别: GG
- 专业: 电化学
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ...
感谢参与，应助指数 +1
yuy4399: 金币+90, ★★★很有帮助 2017-08-29 22:54:17
yuy4399: 金币+10, ★★★很有帮助 2017-08-29 22:58:42
感谢参与，应助指数 +1
yuy4399: 金币+90, ★★★很有帮助 2017-08-29 22:54:17
yuy4399: 金币+10, ★★★很有帮助 2017-08-29 22:58:42
|
第一个问题，如果在选框里没有你要的电路，就可以在电路编辑的界面里自己搭建。很简单，直接右键点击电路节点，然后选择Add serial / Add parallel等，一个个添加电路元件。具体用法参考ZView的帮助文档。 第二个问题，W没有可能是单独串联的，一定是和电阻（Rct）串联一起使用的，也就是你说的“并在里头”。 |
5楼2017-08-27 10:39:58
