[求助] 求助 等效电路拟合问题，求高手指点

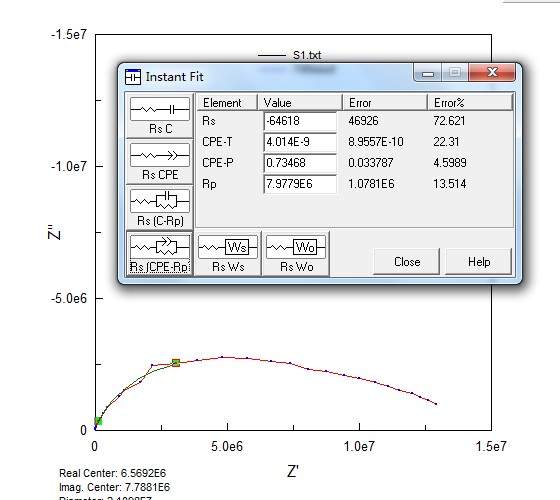

有没有哪位好心的高手知道，我在Zview拟合中，单个拟合很好，整体等效电路拟合却不行。求助   等效电路拟合问题，求高手指点


求助   等效电路拟合问题，求高手指点-1


求助   等效电路拟合问题，求高手指点-2
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : S1.txt
    • 2013-07-19 16:48:26, 925 bytes

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-07-19 16:53:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

感谢参与，应助指数 +1
根据你的阻抗谱，你选择的等效电路相差太远了，拟合的好坏不是看曲线重叠程度，而是看拟合误差大小（<10%).你试一试Rs(C-Rp)，或Rs(Q-Rp)。
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
2楼2013-07-19 19:49:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fanqie881018

铁虫 (小有名气)
引用回帖:
2楼: Originally posted by Jackcd12 at 2013-07-19 19:49:31
根据你的阻抗谱，你选择的等效电路相差太远了，拟合的好坏不是看曲线重叠程度，而是看拟合误差大小（<10%).你试一试Rs(C-Rp)，或Rs(Q-Rp)。

谢谢指点！我觉得这个是两个时间常数。后面有一点是有溶液扩散吧？我后来又试了很多，但是最近的是误差还有70多啊
赞一下 回复此楼
3楼2013-07-19 20:06:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

★
fanqie881018: 金币+1, ★有帮助, 谢谢，指点 2013-07-20 10:44:41
你先按上次的一个时间常数的等效电路拟合，看看误差大小，不行的话，再选别的等效电路。
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
4楼2013-07-19 22:50:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiayue1990

银虫 (正式写手)
引用回帖:
2楼: Originally posted by Jackcd12 at 2013-07-19 19:49:31
根据你的阻抗谱，你选择的等效电路相差太远了，拟合的好坏不是看曲线重叠程度，而是看拟合误差大小（<10%).你试一试Rs(C-Rp)，或Rs(Q-Rp)。

跟踪你的帖子到了这里，呵呵。
想请教一下您几个基本问题，1我们到底是为什么而拟合？2我们是应该根据实际的情况选电路图来拟合，还是根据交流阻抗谱选择电路图来拟合？
还望您指教！
赞一下 回复此楼
5楼2013-07-23 20:34:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

★ ★
fanqie881018: 金币+2, ★有帮助 2013-07-24 20:56:33
拟合阻抗谱的目的是希望用现有的电学电路理论模型来来定量分析理解电极表面发生的各种反应。一般根据阻抗谱的形状来选择可能的几种等效电路，这中情况适合阻抗谱比较有特性，也就是说，各个时间常数相差较大的情况。有些情况下，阻抗谱没有明显的特征，这时，就需要根据电极表面发生的过程来选择可能的等效电路，这种情况是各个过程的时间常数相差不大导致阻抗谱特征消失。
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
6楼2013-07-23 20:58:49
