| 查看: 2875 | 回复: 3 | |||
dreamer0711铜虫 (小有名气)
|
[求助]
关于Zview软件中得一些问题
|
|

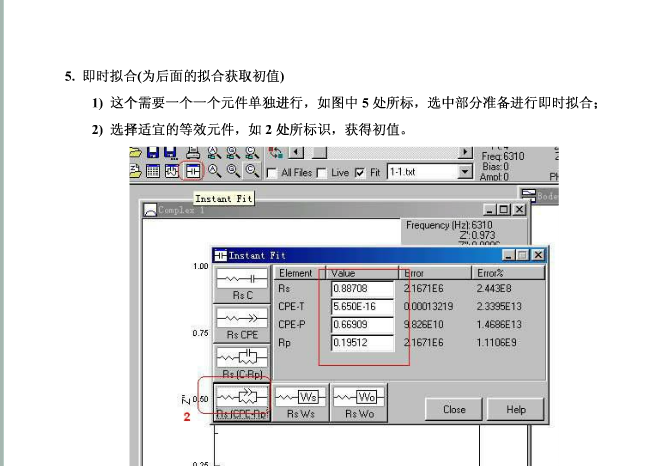

最近在做交流阻抗的拟合图,网上有搜到个教程,中间有一步关于“即时拟合”的问题不太清楚,就是instant fit 这一个过程,教程上说是需要一个一个元件的单独进行,这一步到底是个什么过程,作用是什么,元件指的是什么,是等效电路图中一部分么?但是感觉里面的六个等效元件中无法找到两个元件加起来等于我的等效电路图,这是怎么回事,请有经验的朋友能够指点迷津。不胜感激。附上关于教程上这一部分的截图,谢谢啦 |
» 收录本帖的淘帖专辑推荐
电化学工作站专题 |
» 猜你喜欢
【文献导读】AEM:界面工程实现 500 °C 以下可逆质子陶瓷电化学电池运行
已经有0人回复
斯图加特大学化学技术所拟招聘2027年公派读博生-多孔固体材料表征新方法方向
已经有3人回复
分析化学论文润色/翻译怎么收费?
已经有95人回复
选择性之争:羟基自由基、活性氯、高价金属氧,你的电极上到底谁在工作
已经有0人回复
放大之后的电势分布:为什么 1 m² 的板子,边缘和中心像两块不同的电极
已经有0人回复
【文献导读】南华大学 AFM:具有 TEC 梯度的自组装 PCFC 复合阴极
已经有0人回复
隔膜与无隔膜:这笔钱该不该花,算完之后答案往往相反
已经有0人回复
海南大学招收储能电池方向博士生
已经有1人回复
电极的"记忆效应":换一股水,前几十小时为什么对不上标称值
已经有0人回复
【文献导读】山西大学 JMCA:使用 LCF 催化剂通过质子陶瓷电解池 (PCEC) 合成氨
已经有0人回复
从厘米到米:八篇写下来,一张尺度地图
已经有0人回复
» 本主题相关价值贴推荐,对您同样有帮助:
[软件编译交流]如下的编译问题你了解多少?
已经有19人回复
问Zview模拟的一个问题
已经有4人回复
【求助】急!!ZView软件拟合273A测得的阻抗结果总是有问题
已经有5人回复
【求助】Zview拟和时遇到的问题
已经有13人回复
【求助】急求z-view软件
已经有6人回复
【求助】哪位同仁有Zview软件的使用说明书,中文版的都可以,要详细说明!
已经有8人回复
【求助】关于Zview的韦伯阻抗参数数值的问题,请各位帮忙
已经有5人回复
求zview(阻抗谱分析软件),要可注册的版本
已经有3人回复
【求助】谁有ZView软件使用说明
已经有11人回复
【答案】应助回帖
★ ★
感谢参与,应助指数 +1
dreamer0711(金币+2): ★★★很有帮助 谢谢啦 2012-03-03 19:41:32
感谢参与,应助指数 +1
dreamer0711(金币+2): ★★★很有帮助 谢谢啦 2012-03-03 19:41:32
|
说个简单的情况吧。 Nyquist图中,构成如果是一个半圆,一个斜线。那么你的最终拟合电路应该是Rs串(CPE并(Rct串Wo))简单的说就是一个Rct先和Wo串联,对应于高频,也就是Nyquist曲线右方的斜线。把这部分数据点选中,然后用你上图的第6个组件。第6个是RsWo。那么那个半圆对应于第四个也就是你标记为红色的那个。 上图,也就是你贴的图是分布拟合的界面。先选中半圆,用4拟合出初值;然后选中直线,用6拟合R和Wo。最后选中所有数据。然后用总体拟合。电路我一开始描述的那个。把这些初值放进去。拟合。 |
2楼2012-02-20 23:08:18
胡琪
铁杆木虫 (著名写手)
- ECEPI: 3
- 应助: 830 (博后)
- 金币: 10236.1
- 散金: 500
- 红花: 68
- 帖子: 2977
- 在线: 881.6小时
- 虫号: 1346956
- 注册: 2011-07-15
- 性别: GG
- 专业: 有机合成

3楼2014-07-03 16:01:02
|
本帖内容被屏蔽 |
4楼2024-06-18 17:18:46










回复此楼
100
