[求助] Zview 拟合阻抗的步骤具体是怎么样的？我的是否正确？ 已有1人参与

问题1： 拟合的方法对吗？
问题2：拟合后的图形基本与原图形重合了，但是半圆的部分不明显，这种拟合结果是好是坏？
问题3：什么样的拟合结果才算好呢？

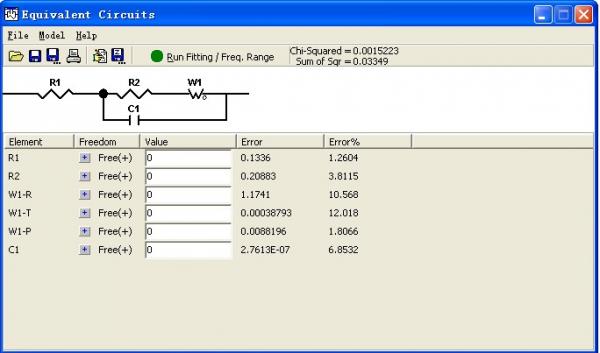

我先选择R(C(RZ))来进行拟合，如图0所示，就要对图0各个项（R1,R2,W1-R,W1-T,W1-P,C1,）附初值，以下下是我拟合的步骤，你看下一我的方法对吗？

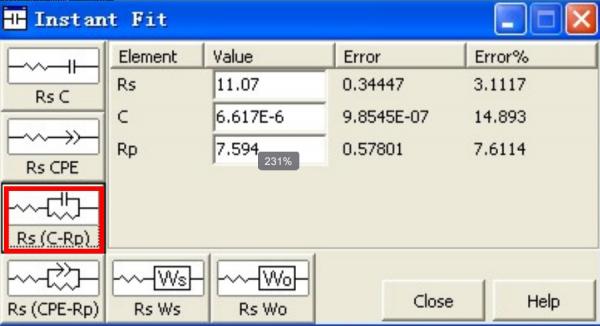

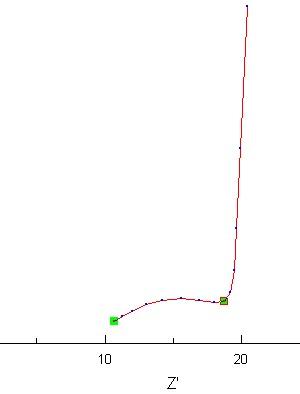

1.首先选择半圆的区域，如图1-1中两个绿色的图标区域。然后instant fit，选择图1-   2中红色框中的等效电路。这样就得到R1,R2,C1的初值。

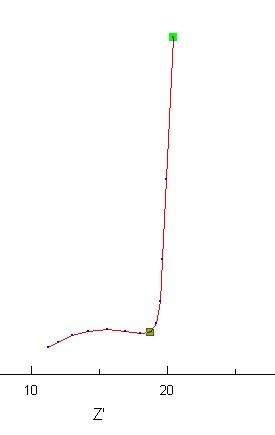

2.选择直线区域，如图2-1中两个绿色图标之间区域所示，然后instant fit，选择图2-   2中红色框中的等效电路。这样就得到W1-R,W1-T,W1-P的初值

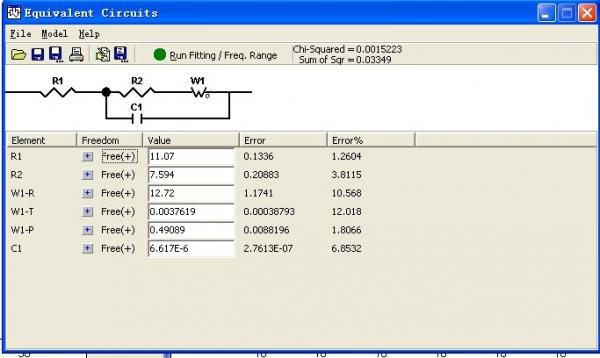

3.把步骤1与步骤2中的值填到图0中，这样就显示如图3所示。

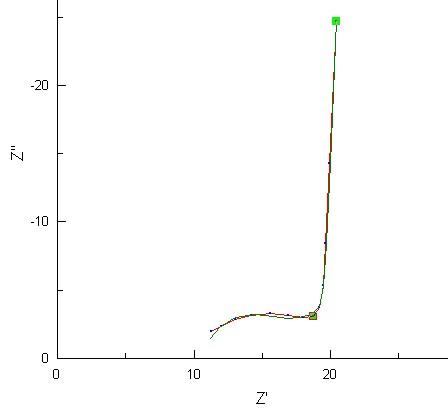

4.选择fitting model，在run model. 得到拟合后的图形，如图4所示，拟合完毕。

问题1： 拟合的方法对吗？
问题2：拟合后的图形基本与原图形重合了，但是半圆的部分不明显，这种拟合结果是好是坏？
问题3：什么样的拟合结果才算好呢？

[ Last edited by houjunxian88 on 2012-9-18 at 11:22 ]
回复此楼

» 收录本帖的淘帖专辑推荐

研究生成长ing stormxuhao感兴趣的帖子

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
Attitudedefineslife.
1楼 2012-09-18 11:17:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

houjunxian88

新虫 (小有名气)
有用过Zview的吗，怎么没人帮我看看呢？
赞一下 回复此楼
Attitudedefineslife.
2楼2012-09-18 14:43:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

houjunxian88

新虫 (小有名气)
3楼2012-09-18 14:44:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

houjunxian88

新虫 (小有名气)
使用Zview的人都哪去了？
赞一下 回复此楼
Attitudedefineslife.
4楼2012-09-18 14:44:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bless_gg

金虫 (小有名气)

【答案】应助回帖

我现在刚接触阻抗谱和zv，感觉C1一般等效为CPE，有见到光阳极的等效电路和你类似，阻抗谱也相似，个人拙见，也在学习中。
赞一下 回复此楼
5楼2013-05-09 21:35:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

美丽瞬间

金虫 (正式写手)

【答案】应助回帖

请问楼主，直线段的Rs哪去了，为什么不出现在等效电路图中呢？
赞一下 回复此楼
优秀是一种习惯
6楼2013-05-27 11:16:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Mr.zhu

银虫 (小有名气)
求高手解析，学习中
赞一下 回复此楼
7楼2013-05-27 17:51:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dazhi7758

至尊木虫 (著名写手)

【答案】应助回帖

你拟合以后后面有个误差的百分数，找最小的。我一般拟合前面的半圆都是第四个，那个cpe的。到最后fit的时候也有误差，总之选个最小的哈。

lz拟合的看着还可以哈。

我也是新手哈，哈哈
赞一下 回复此楼
8楼2013-05-27 21:17:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

DSSDSS

金虫 (初入文坛)

【答案】应助回帖

引用回帖:
2楼: Originally posted by houjunxian88 at 2012-09-18 14:43:55
有用过Zview的吗，怎么没人帮我看看呢？

我想问下，图1中选择半圆区域的绿色的方框是怎么控制的正好在半圆弧的两端？我的怎么没法移动，谢谢

[ 发自小木虫客户端 ]
赞一下 回复此楼
9楼2015-05-06 16:03:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lastnumber

禁虫
本帖内容被屏蔽
10楼2019-10-13 23:59:59
