[求助] 射频磁控溅射薄膜成分问题 已有1人参与

1. 基本描述：
靶材为MoS2、SiO2等非导电（导电能力弱）的靶材，直径100mm。射频溅射电源起辉，气压0.8Pa，功率300W。
溅射系统：前期采用单极脉冲磁控溅射时，靶材通过压环固定于阴极上，外部有一阳极罩。采用射频电源后将阳极罩去掉不用，直接以图1的方式起辉镀膜。
2. 问题描述及分析：
薄膜成分通过能谱仪测试后，发现薄膜除靶材元素外，一直能够检测到Fe、Cr等污染元素，分析是由于压环（不锈钢）溅射引起的。
如何避免来自压环的溅射，减小甚至消除污染元素来源？

射频磁控溅射薄膜成分问题

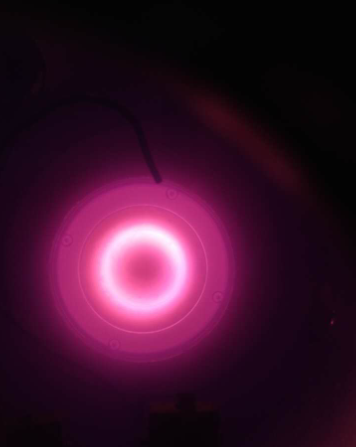

图2 起辉照片.png


射频磁控溅射薄膜成分问题-1

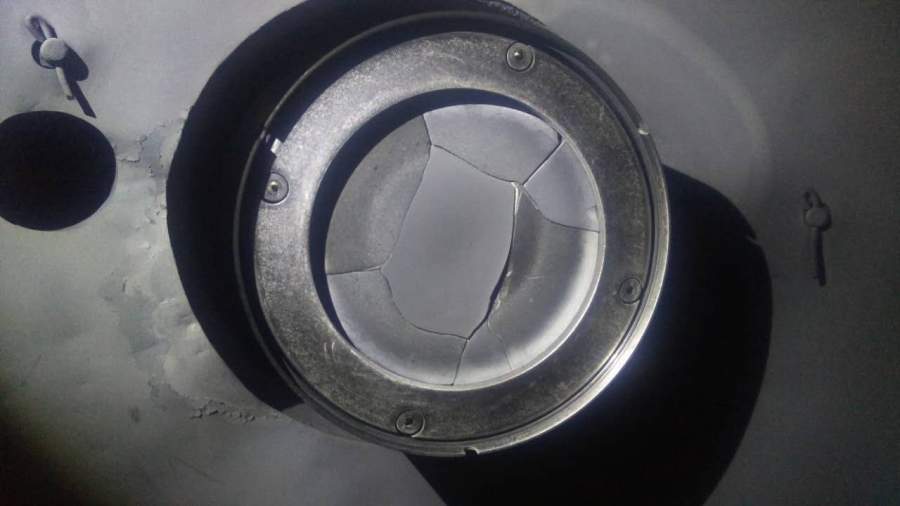

图1 射频溅射起辉时靶材的原始状态.jpg
回复此楼

» 收录本帖的淘帖专辑推荐

薄膜制备与特性

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
新年里我要好好努力！创造新的辉煌！
1楼 2016-07-19 15:48:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

寄居灰

新虫 (初入文坛)
不罩罩子不是会溅射到压环么，我自己做都不上固定压环的，因为以前上了压环总是会有压环中的元素溅射到薄膜中

发自小木虫Android客户端
赞一下(3人) 回复此楼
17楼2016-07-21 22:45:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lqm070

铁杆木虫 (著名写手)
灭弧来源于功率不稳或低，加大气流可以或低功率缓升，对材料起始太大，稳定会会好点，再有表皮可能也有影响

发自小木虫Android客户端
赞一下(1人) 回复此楼
8楼2016-07-20 10:39:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

东东那个东

金虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★
hihxl1: 金币+7, ★★★很有帮助, 你最后的图片说明，您们做纯ZnO也出现Al元素污染？还是做ZAO薄膜呀？没明白~ 2016-07-20 15:40:44
引用回帖:
7楼: Originally posted by hihxl1 at 2016-07-20 10:37:07
1. 安装防护罩后距离靶材的距离约在1.5mm，但是经常灭弧，估计和气压有关。
2. 靶头指的是压环、靶材以及保护罩的尺寸不合适吗？...

靶头的防护罩与靶材间距离在您购买仪器时说明书应该说到，说明书上没有，您应该让销售方给您问清楚。
经常灭弧，1、靶头和防护罩间距小了，产生不了高压差
               2、真空度太低，产生不了足够的等离子体轰击靶材（您的检测真空计检测的不是真实的腔体真空度，很多人认为泵上面显示真空度是腔体真空度，那是错的。）
               3、靶头中的靶材与靶头的极板接触不良，使其闪弧或射频调很大才出弧。

我们这边的靶头在采购来时都要试用多次才能判断是不是能用，但是很少去测溅射下来的样品成分，一般在靶台的周边有点杂质是不计入的   ，控制基底的大小也需要去摸索。
这是我们做的氧化锌。
射频磁控溅射薄膜成分问题-2
赞一下(1人) 回复此楼
头疼
9楼2016-07-20 11:31:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

寄居灰

新虫 (初入文坛)
引用回帖:
18楼: Originally posted by hihxl1 at 2016-07-22 07:47:59
不上压环，你是用何种方式固定的？
...

不用固定，正常放着就行

发自小木虫Android客户端
赞一下(1人) 回复此楼
19楼2016-07-22 08:14:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

lqm070

铁杆木虫 (著名写手)
把罩上上，可能影响场的分布

发自小木虫Android客户端
赞一下 回复此楼
2楼2016-07-19 23:12:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lqm070

铁杆木虫 (著名写手)
功率降降

发自小木虫Android客户端
回复此楼
3楼2016-07-19 23:13:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

东东那个东

金虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
hihxl1: 金币+7, ★★★很有帮助, 谢谢！ 2016-07-20 10:37:05
1、检查一下靶材安装是否正确，把头最外面的防护罩与靶材的距离是有讲究的，一般相距2mm，且与靶材是不导通的。
2、靶头原有尺寸不合格，找厂家更换
赞一下 回复此楼
头疼
4楼2016-07-20 09:23:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hihxl1

木虫 (正式写手)
引用回帖:
2楼: Originally posted by lqm070 at 2016-07-19 23:12:22
把罩上上，可能影响场的分布

之前罩过阳极罩，但是可能由于真空度太高了，经常灭弧。我看看再试试提高通气量下的情况。谢谢~
赞一下 回复此楼
新年里我要好好努力！创造新的辉煌！
5楼2016-07-20 10:32:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hihxl1

木虫 (正式写手)
引用回帖:
3楼: Originally posted by lqm070 at 2016-07-19 23:13:08
功率降降

和功率好像没关系。之前试过低功率的情况。~
赞一下 回复此楼
新年里我要好好努力！创造新的辉煌！
6楼2016-07-20 10:33:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hihxl1

木虫 (正式写手)
引用回帖:
4楼: Originally posted by 东东那个东 at 2016-07-20 09:23:53
1、检查一下靶材安装是否正确，把头最外面的防护罩与靶材的距离是有讲究的，一般相距2mm，且与靶材是不导通的。
2、靶头原有尺寸不合格，找厂家更换

1. 安装防护罩后距离靶材的距离约在1.5mm，但是经常灭弧，估计和气压有关。
2. 靶头指的是压环、靶材以及保护罩的尺寸不合适吗？
赞一下 回复此楼
新年里我要好好努力！创造新的辉煌！
7楼2016-07-20 10:37:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

追梦少年2015

铁虫 (初入文坛)
靶材都碎了，功率过高了吧

发自小木虫Android客户端
赞一下 回复此楼
10楼2016-07-20 11:40:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
