应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 计算模拟区 » 第一性原理 » Vasp&MedeA » 求助，，为什么优化后的晶格常数相差文献的数据很大？
91/1返回列表
查看: 2317  |  回复: 8
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

吃鱼的牛仔

金虫 (小有名气)

[求助] 求助，，为什么优化后的晶格常数相差文献的数据很大？ 已有1人参与

在验证文献上的数据时，优化的晶格常数相差特别大。

求助，，为什么优化后的晶格常数相差文献的数据很大？

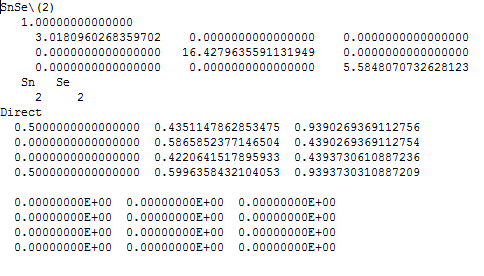

求助，，为什么优化后的晶格常数相差文献的数据很大？-1

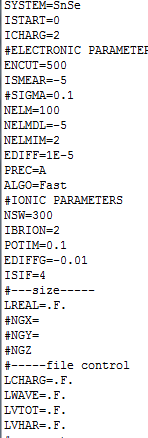

求助，，为什么优化后的晶格常数相差文献的数据很大？-2


求助，，为什么优化后的晶格常数相差文献的数据很大？-3
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
好好学习天天向上
1楼 2016-03-13 17:45:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cahndengbin

新虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
吃鱼的牛仔: 金币+20, ★有帮助, 还是感谢你的应助 。 2016-03-13 21:26:07
1) ISIF=4并不改变原胞体积，全局优化应该用ISIF=3。
2) 看你建的晶胞是SnSe晶体，并不是Monolayer，即使合理优化，结果也不一样。
赞一下 回复此楼
2楼2016-03-13 20:07:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

吃鱼的牛仔

金虫 (小有名气)
引用回帖:
2楼: Originally posted by cahndengbin at 2016-03-13 20:07:47
1) ISIF=4并不改变原胞体积，全局优化应该用ISIF=3。
2) 看你建的晶胞是SnSe晶体，并不是Monolayer，即使合理优化，结果也不一样。

你好 ，我真空层是有16，这应该是单层吧？
我是优化单层SnSe，真空层是足够的，要用ISIF=4吗？
赞一下 回复此楼
好好学习天天向上
3楼2016-03-13 20:14:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cahndengbin

新虫 (小有名气)
你好，我不做表面。但是侯柱峰 VASP软件包的使用入门指南说
“在做表面的性质计算时，有四大步骤：1.材料体性质的计算，2.slab模型的构造，3.表面体系。表面体系的结构优化，4.表面体系性质的计算。而第一步1.材料体性质的计算，主要是为了确定后面在表面计算时所需要的一些参数：ENCUT，当采用ISMEAR = 1或0时的 SIGMA值， 以及体材料的晶格参数（因为构造slab模型是以体材料的晶格参数作为基础来进行的）“ 因此，你现在需要先优化体材料的晶格参数，应该用ISIF=3。
赞一下 回复此楼
4楼2016-03-14 12:09:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Ireson

银虫 (正式写手)
不能应助我都不想答了

发自小木虫Android客户端
赞一下 回复此楼
5楼2016-03-15 21:18:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Ireson

银虫 (正式写手)
算了，我之前也痛苦过。第一，你的结构真是建醉了，真空层方向一般定位z方向，你用的y。后面一系列布里渊区路径都记得要换哦（如果你要算能带的话。第二，两种方法。修改vasp,让真空方向不受力，做一个cell体积变化的relax就完了。或者不改软件，用那啥等于4，改晶格常数做EV曲线

发自小木虫Android客户端
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

吃鱼的牛仔
6楼2016-03-15 21:27:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

吃鱼的牛仔

金虫 (小有名气)
送红花一朵
引用回帖:
6楼: Originally posted by Ireson at 2016-03-15 21:27:45
算了，我之前也痛苦过。第一，你的结构真是建醉了，真空层方向一般定位z方向，你用的y。后面一系列布里渊区路径都记得要换哦（如果你要算能带的话。第二，两种方法。修改vasp,让真空方向不受力，做一个cell体积变化 ...

谢谢，建议有用！我还想问下，为什么计算得到的结果有时和文献相差很远 ？还有如果我验证上面的晶格常数 ，相差0.05，这个能接受吗 ？

发自小木虫Android客户端
赞一下 回复此楼
好好学习天天向上
7楼2016-03-15 21:59:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Ireson

银虫 (正式写手)
引用回帖:
7楼: Originally posted by 吃鱼的牛仔 at 2016-03-15 21:59:28
谢谢，建议有用！我还想问下，为什么计算得到的结果有时和文献相差很远 ？还有如果我验证上面的晶格常数 ，相差0.05，这个能接受吗 ？
...

没改vasp的情况下，修改晶格常数做Ｅ－Ｖ曲线ＩＳＩＦ=4，能量极值对应的晶格常数就是优化的结果．不知道你做过ＥＶ曲线没？第二，0.05的误差可以忍
赞一下 回复此楼
8楼2016-03-15 22:06:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

吃鱼的牛仔

金虫 (小有名气)
好的，刚上手，各种不懂 ，EV曲线是必须要做的吗 ？vasp机群编译这个复杂吗？

发自小木虫Android客户端
赞一下 回复此楼
好好学习天天向上
9楼2016-03-15 22:39:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 吃鱼的牛仔 的主题更新
91/1返回列表
普通表情 龙 兔 虎 猫
信息提示
关闭
请填处理意见
关闭
