[求助] 大家帮忙看看这几个图片是什么断裂形式，刚接触，不太明白 已有4人参与

求大神帮忙分析下这几张图片什么断裂啊 ，谢谢！

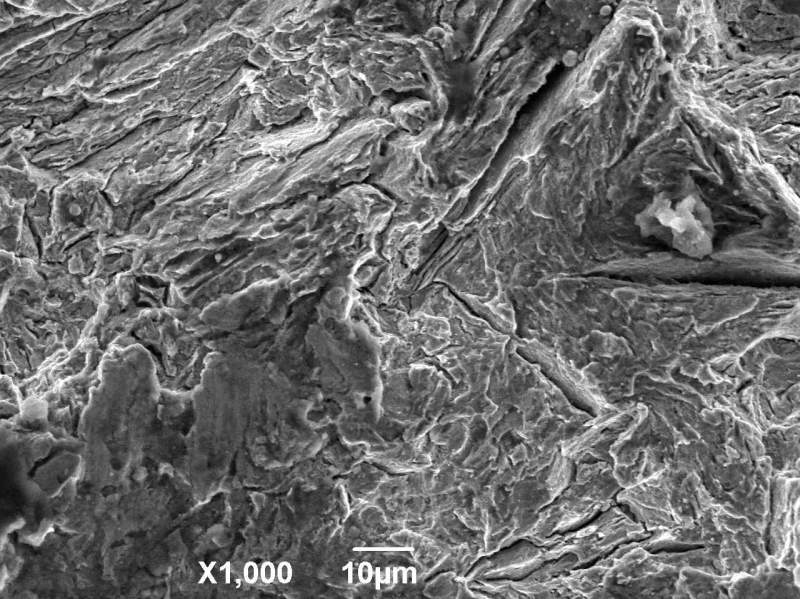

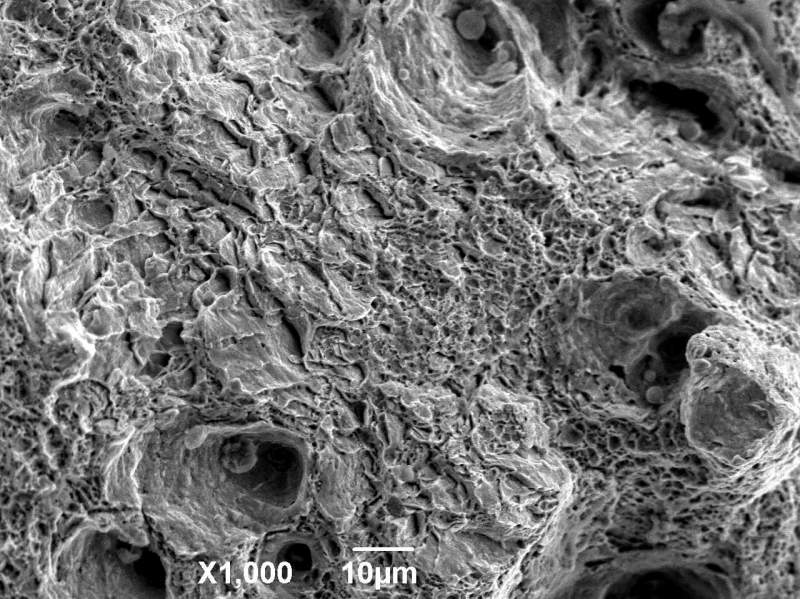

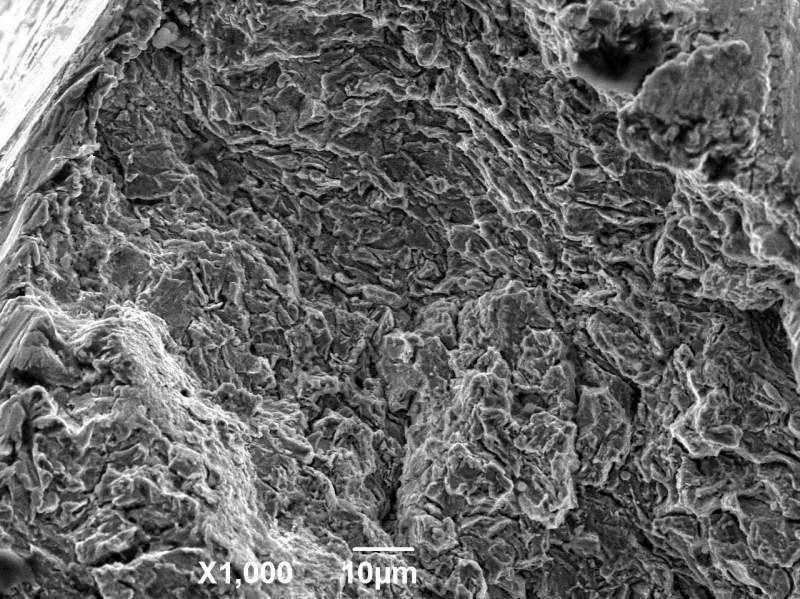

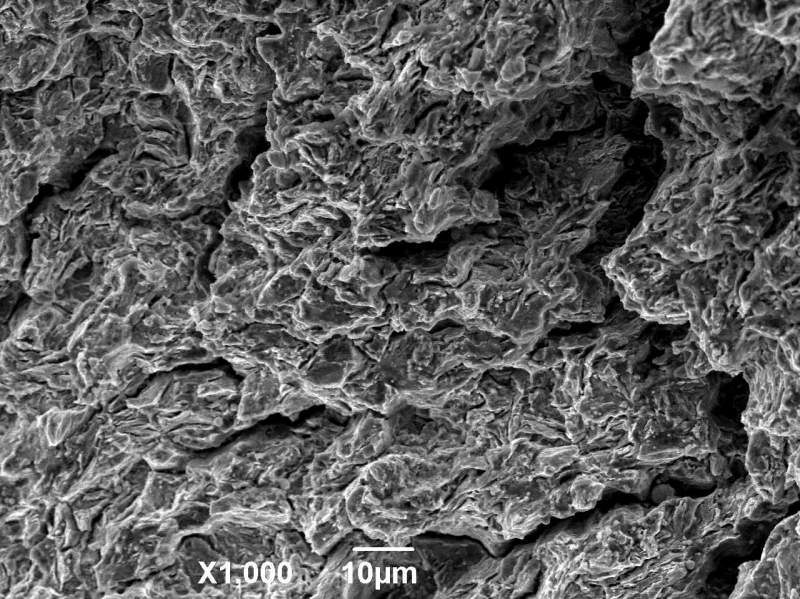

大家帮忙看看这几个图片是什么断裂形式，刚接触，不太明白

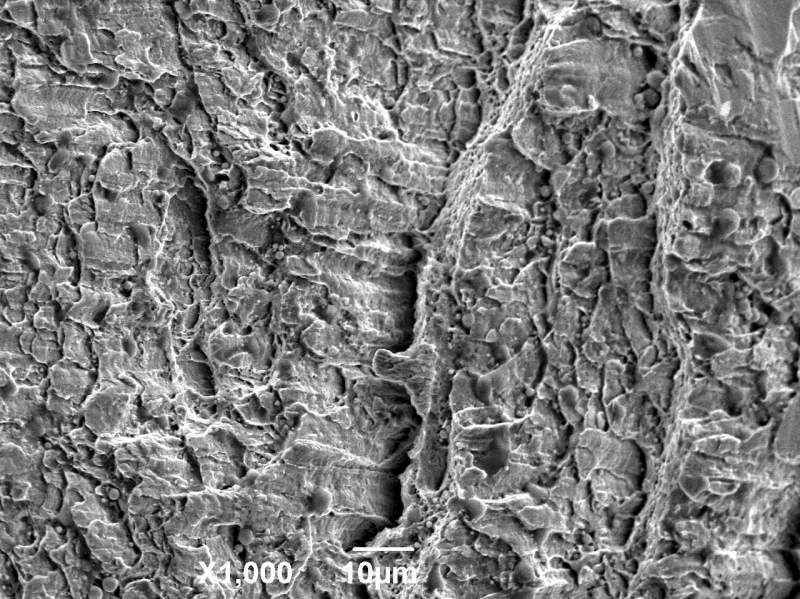

大家帮忙看看这几个图片是什么断裂形式，刚接触，不太明白-1

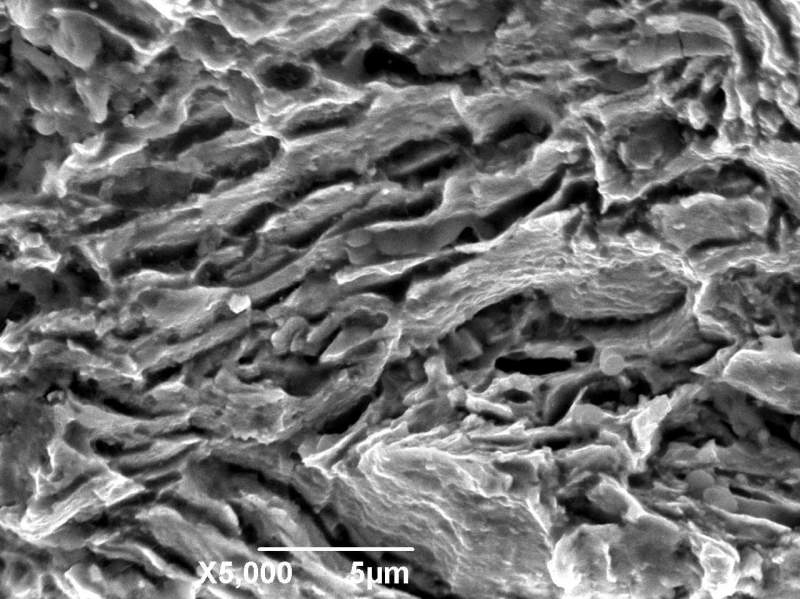

大家帮忙看看这几个图片是什么断裂形式，刚接触，不太明白-2

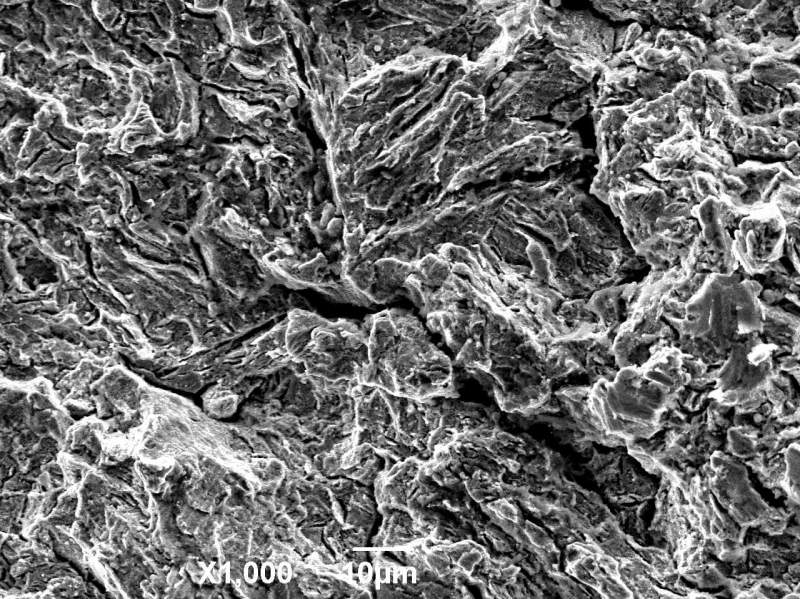

大家帮忙看看这几个图片是什么断裂形式，刚接触，不太明白-3

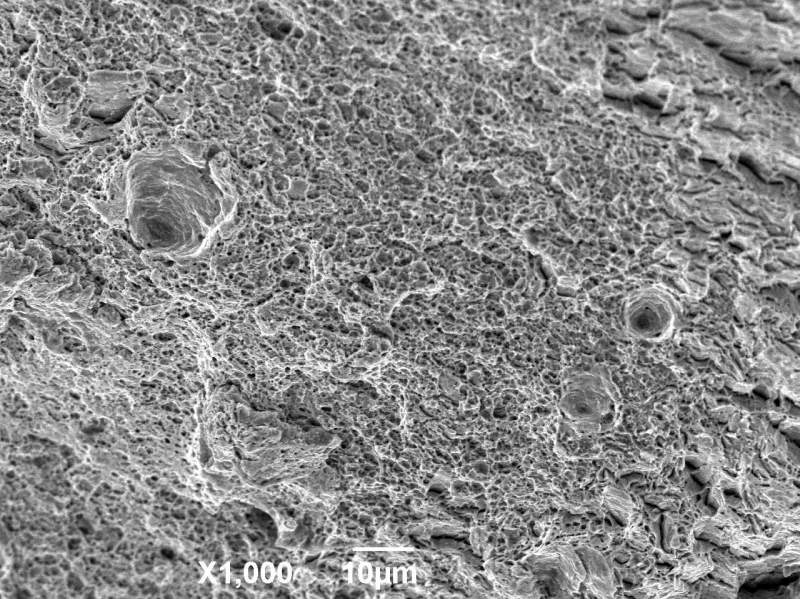

大家帮忙看看这几个图片是什么断裂形式，刚接触，不太明白-4

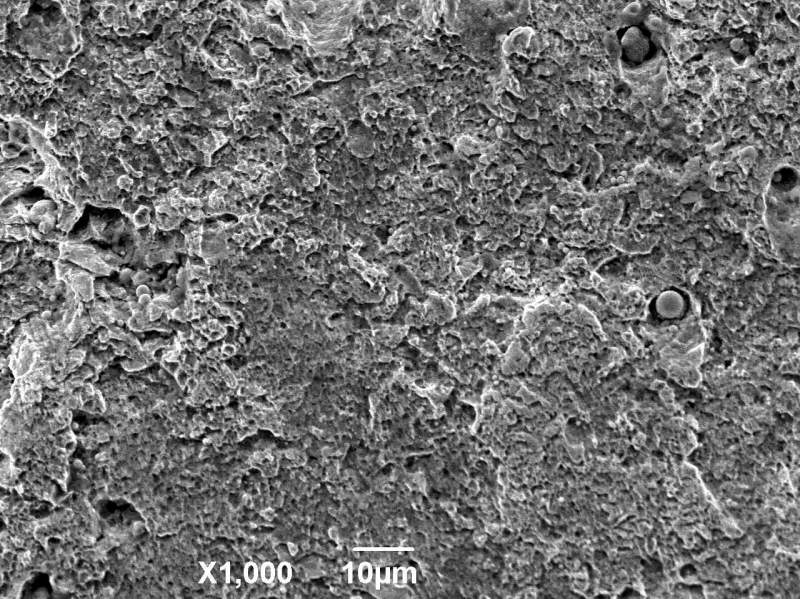

大家帮忙看看这几个图片是什么断裂形式，刚接触，不太明白-5

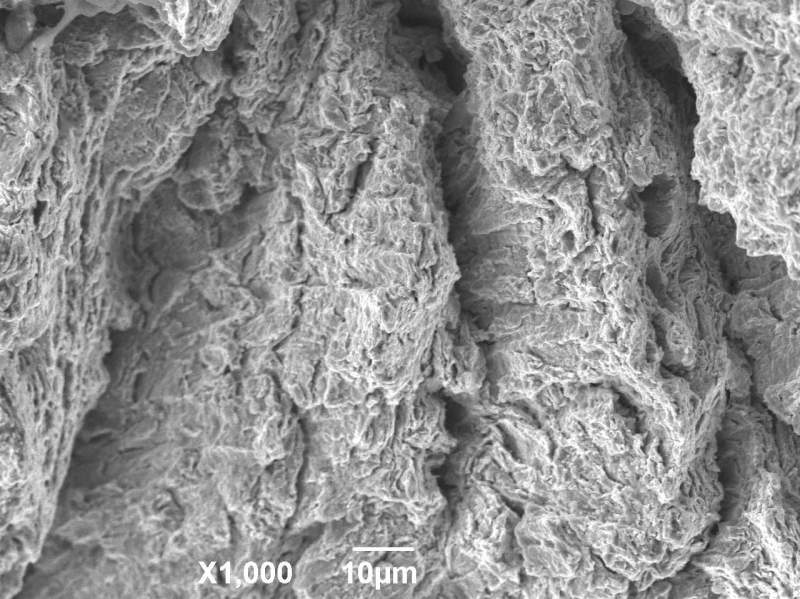

大家帮忙看看这几个图片是什么断裂形式，刚接触，不太明白-6

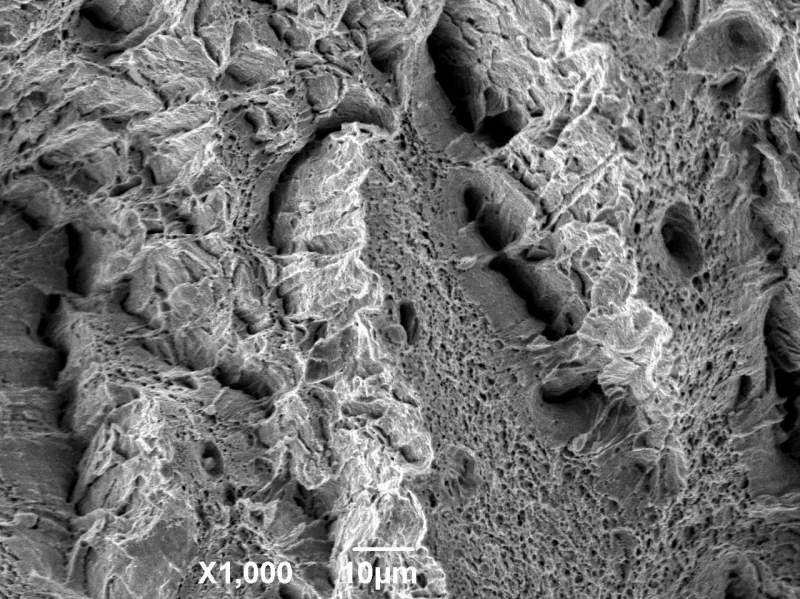

大家帮忙看看这几个图片是什么断裂形式，刚接触，不太明白-7


大家帮忙看看这几个图片是什么断裂形式，刚接触，不太明白-8


大家帮忙看看这几个图片是什么断裂形式，刚接触，不太明白-9


大家帮忙看看这几个图片是什么断裂形式，刚接触，不太明白-10


大家帮忙看看这几个图片是什么断裂形式，刚接触，不太明白-11


大家帮忙看看这几个图片是什么断裂形式，刚接触，不太明白-12
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-07-24 16:15:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

engle028

至尊木虫 (知名作家)

脚踏实地

【答案】应助回帖

感谢参与，应助指数 +1
你放的也太多图片了吧，而且图片之间有没有联系，有的图片根部看不清楚啊，我说说能看得清的吧1韧窝+滑移2韧窝3韧窝4韧窝 6/8/10都是韧窝，其他的看着解理但是你的看不清楚也许还是混合断口吧
赞一下(1人) 回复此楼
加油，期待一切美好
3楼2015-07-24 21:16:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer
引用回帖:
7楼: Originally posted by likanglikang at 2015-07-25 09:10:32
有没有解理或准解理啊
...

10-4的左下角，300-4，200-4等照片中还是比较明显的。
赞一下(1人) 回复此楼
10楼2015-07-25 09:39:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

《草原的风》

至尊木虫 (职业作家)

【答案】应助回帖

感谢参与，应助指数 +1
请提供材料牌号或化学成分，热处理工艺参数或热处理状态，受力形式和状态，宏观断口形貌。
赞一下 回复此楼
稀里糊涂是最高境界
2楼2015-07-24 20:13:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

likanglikang

无虫 (初入文坛)
引用回帖:
2楼: Originally posted by 《草原的风》 at 2015-07-24 20:13:01
请提供材料牌号或化学成分，热处理工艺参数或热处理状态，受力形式和状态，宏观断口形貌。

这个是2.25Cr1Mo0.25V，充氢拉伸断口

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
4楼2015-07-24 21:45:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

likanglikang

无虫 (初入文坛)
引用回帖:
3楼: Originally posted by engle028 at 2015-07-24 21:16:15
你放的也太多图片了吧，而且图片之间有没有联系，有的图片根部看不清楚啊，我说说能看得清的吧1韧窝+滑移2韧窝3韧窝4韧窝 6/8/10都是韧窝，其他的看着解理但是你的看不清楚也许还是混合断口吧

我感觉前四张是韧窝，后面的有点像准解理，图片不是很清楚吗，有很多比较深的洞是什么东西啊

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
5楼2015-07-24 21:48:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer

【答案】应助回帖

感谢参与，应助指数 +1
似是高于常温的环境下的断裂，从形貌上看是韧窝断裂加上较多的撕裂，可能材料的塑韧性不错吧。
赞一下 回复此楼
6楼2015-07-25 06:47:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

likanglikang

无虫 (初入文坛)
引用回帖:
6楼: Originally posted by peterflyer at 2015-07-25 06:47:44
似是高于常温的环境下的断裂，从形貌上看是韧窝断裂加上较多的撕裂，可能材料的塑韧性不错吧。

有没有解理或准解理啊

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
7楼2015-07-25 09:10:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

likanglikang

无虫 (初入文坛)
引用回帖:
7楼: Originally posted by likanglikang at 2015-07-25 09:10:32
有没有解理或准解理啊
...

这个是氢环境下常温拉伸断裂的

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
8楼2015-07-25 09:13:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

likanglikang

无虫 (初入文坛)
引用回帖:
6楼: Originally posted by peterflyer at 2015-07-25 06:47:44
似是高于常温的环境下的断裂，从形貌上看是韧窝断裂加上较多的撕裂，可能材料的塑韧性不错吧。

这个是氢环境下常温拉伸断裂的

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
9楼2015-07-25 09:14:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
