[求助]
为什么输入命令流后模型中有些体消失了？
|
|

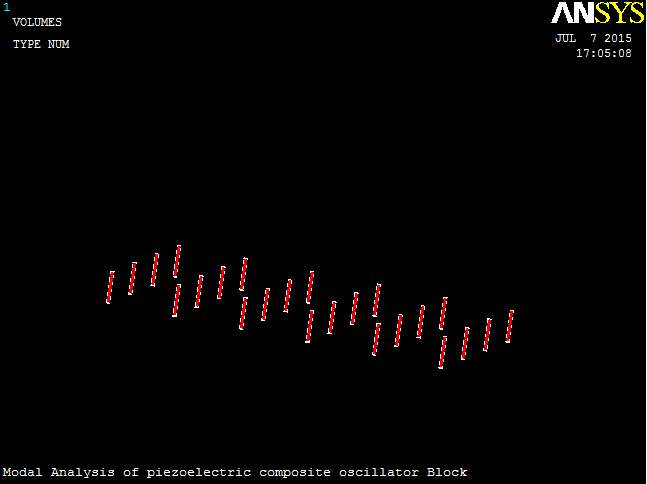

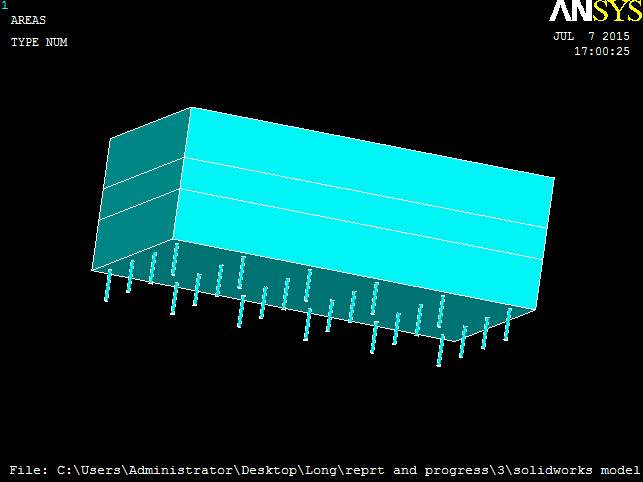

模型如下。我把模型从Solidworks导入ANSYS之后，输入以下前处理命令流（仅对它们赋予了单元类型和材料属性），之后上面三层体就消失了，如图所示。再点击plot——volume或者plot——replot都没有用，点击pick volume也选不上，难道它们不是体吗？这是怎么一回事？请高手指教。（上面三层体编号依次是1、52、53，下面24个体编号是从28到51） /UNITS,SI /TITLE,Modal Analysis of piezoelectric composite oscillator Block /REPLOT /PREP7 ET,1,SOLID5 ET,2,SOLID45 ET,3,SOLID45 MP,DENS,1,7500 MP,PERX,1,6.45E-9 MP,PERY,1,6.45E-9 MP,PERZ,1,5.61E-9 TB,PIEZ,1 TBDATA,3,-5.2 TBDATA,6,-5.2 TBDATA,9,15.1 TBDATA,14,12.7 TBDATA,16,12.7 TB,ANEL,1,1,,0 TBDATA,1,13.9E10,7.78E10,7.43E10 TBDATA,7,13.9E10,7.43E10 TBDATA,12,11.5E10 TBDATA,16,3.06E10 TBDATA,19,2.56E10 TBDATA,21,2.56E10 MP,EX,2,200E9 MP,DENS,2,7800 MP,PRXY,2,0.3 MP,EX,3,28.3E10 MP,DENS,3,1150 MP,PRXY,3,0.4 ALLS VSEL,S,VOLU,,1 VATT,2,,2 ALLS VSEL,S,VOLU,,52 VATT,1,,1 ALLS VSEL,S,VOLU,,53 VATT,2,,2 ALLS VSEL,S,VOLU,,28 VSEL,A,VOLU,,29 VSEL,A,VOLU,,30 VSEL,A,VOLU,,31 VSEL,A,VOLU,,32 VSEL,A,VOLU,,33 VSEL,A,VOLU,,34 VSEL,A,VOLU,,35 VSEL,A,VOLU,,36 VSEL,A,VOLU,,37 VSEL,A,VOLU,,38 VSEL,A,VOLU,,39 VSEL,A,VOLU,,40 VSEL,A,VOLU,,41 VSEL,A,VOLU,,42 VSEL,A,VOLU,,43 VSEL,A,VOLU,,44 VSEL,A,VOLU,,45 VSEL,A,VOLU,,46 VSEL,A,VOLU,,47 VSEL,A,VOLU,,48 VSEL,A,VOLU,,49 VSEL,A,VOLU,,50 VSEL,A,VOLU,,51 VATT,3,,3  1.jpg  2.jpg |
