[交流] 请问workbench如何选择模型的一部分节点施加温度载荷？已有5人参与

ansys里有select功能 可以按照坐标或者其他条件选择一系列节点施加载荷 但是在workbench中却没找到 希望workbench大神帮忙解决 谢谢！

[ 发自手机版 http://muchong.com/3g ]
回复此楼

» 本帖已获得的红花（最新10朵）

dayangshi2b

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
奋斗，不只是新颖！
1楼2014-10-13 22:40:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

dayangshi2b

木虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
送红花一朵
不是可以圈选吗？选择selectmesh 然后用box select
请问workbench如何选择模型的一部分节点施加温度载荷？
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

520lzy1989
善于帮助别人，别人才能帮助自己！
2楼2014-10-13 22:48:22
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

520lzy1989

铁杆木虫 (著名写手)
送红花一朵
引用回帖:
3楼: Originally posted by aswadeus at 2014-10-14 00:43:48
named selection

麻烦说的详细一些 谢谢

[ 发自小木虫客户端 ]
赞一下(1人) 回复此楼
奋斗，不只是新颖！
7楼2014-10-14 07:24:12
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dayangshi2b

木虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
6楼: Originally posted by 520lzy1989 at 2014-10-14 07:23:34
谢谢
...

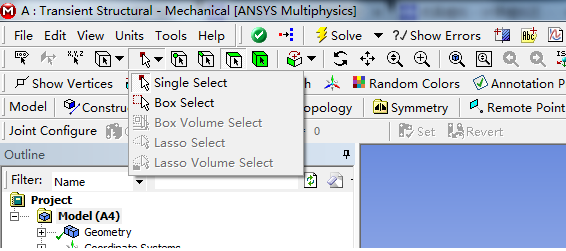

select mesh 在图中鼠标箭头的左边紧挨那个图标，你用鼠标点它就看见了，是针对几何模型操作（select geometry）还是有限元模型操作（select mesh），你想选节点，那就是用select mesh，再点中图中箭头右边紧挨那个选择类型为节点的图标。然后再box select，也就是圈选，圈选可以满足绝大部分要求，如果圈选的过多，可以按着ctrl+左键点选剔除掉
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

520lzy1989
善于帮助别人，别人才能帮助自己！
8楼2014-10-14 14:52:45
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dayangshi2b

木虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
9楼: Originally posted by 520lzy1989 at 2014-10-14 16:47:51
这种框选不能按照比较精确的位置选点啊 比如说我想选择直径为10MM圆柱面上的所有节点 那这么选也不行啊 不知道我说的对不对 希望你能帮助我 谢谢！
...

你先告诉我，你要加载图中的那种载荷？我确认下是不是非得加到节点上
请问workbench如何选择模型的一部分节点施加温度载荷？-1
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

520lzy1989
善于帮助别人，别人才能帮助自己！
10楼2014-10-14 18:32:43
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dayangshi2b

木虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
11楼: Originally posted by 520lzy1989 at 2014-10-14 18:41:57
我想在一个圆柱实体的某一直径相等的位置加温度载荷  比如说卫生纸中间的某一层纸上施加温度载荷 不知道这么形容你能不能懂能不能
...

你先别急着你想加什么载荷，你先看看workbench能加什么载荷。像我上面传的图，你试一下哪个能够实现你说的加载方式。好多载荷直接加到几何模型而不是有限元模型上的。
赞一下(1人) 回复此楼
善于帮助别人，别人才能帮助自己！
12楼2014-10-14 18:45:07
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dayangshi2b

木虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
15楼: Originally posted by 520lzy1989 at 2014-10-14 19:51:20
恩 好的 我只是不知道该怎么选择那个虚拟的面 这些载荷施加的一般不都是实体上的特征吗
...

你如果没在你想加载荷的那个地方建一个面的话，那无论如何都没法去选择这个面。建议你最好在那个为置建一个面。
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

520lzy1989
善于帮助别人，别人才能帮助自己！
16楼2014-10-14 20:16:20
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dayangshi2b

木虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
17楼: Originally posted by 520lzy1989 at 2014-10-14 20:29:08
我如果用三维建模软件导入的模型 那是之前在里面建一个片体吗 那和本身的实体模型能建立联系吗
...

不是建立片体，而是分成两个体来建。比如以要建一个半径5米，长20米的圆柱体为例，你想在半径2.5米的面上加载荷，那么就先建一个半径2.5米、长20米的圆柱，然后再外围建一个内半径2.5米外半径5米的圆柱环体，把这两个题放到一个组里（form new part），这样他们会在公共面--2.5米处的圆柱面处节点对应的。
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

520lzy1989
善于帮助别人，别人才能帮助自己！
18楼2014-10-14 20:44:34
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

520lzy1989

铁杆木虫 (著名写手)
送红花一朵
引用回帖:
18楼: Originally posted by dayangshi2b at 2014-10-14 20:44:34
不是建立片体，而是分成两个体来建。比如以要建一个半径5米，长20米的圆柱体为例，你想在半径2.5米的面上加载荷，那么就先建一个半径2.5米、长20米的圆柱，然后再外围建一个内半径2.5米外半径5米的圆柱环体，把这两 ...

对 其实我想知道的就是这个 太感谢了！

[ 发自小木虫客户端 ]
赞一下(1人) 回复此楼
奋斗，不只是新颖！
19楼2014-10-14 23:12:11
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

paulke

金虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
workbench中能够直接选部分单元的，然后将其命名
赞一下(1人) 回复此楼
每天提高一点
20楼2014-10-15 19:10:22
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

paulke

金虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
21楼: Originally posted by 520lzy1989 at 2014-10-15 19:27:07
但是我如果对单元的位置要求比较多的话 是不是就不太好选了啊
...

那是的 如果在一个body上 就好办些
赞一下(1人) 回复此楼
每天提高一点
23楼2014-10-19 18:34:23
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

aswadeus

金虫 (正式写手)
named selection
回复此楼

» 本帖已获得的红花（最新10朵）

520lzy1989
3楼2014-10-14 00:43:48
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

520lzy1989

铁杆木虫 (著名写手)
引用回帖:
2楼: Originally posted by dayangshi2b at 2014-10-13 22:48:22
不是可以圈选吗？选择selectmesh 然后用box select


先谢谢你 麻烦你说的详细一点可以吗 我刚开始学workbench 好多操作不了解 select mesh怎么选啊

[ 发自小木虫客户端 ]
赞一下 回复此楼
奋斗，不只是新颖！
4楼2014-10-14 07:22:12
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

520lzy1989

铁杆木虫 (著名写手)
引用回帖:
3楼: Originally posted by aswadeus at 2014-10-14 00:43:48
named selection

如果说这个面是一个实体内虚拟的柱面 可以用这个命令吗

[ 发自小木虫客户端 ]
赞一下 回复此楼
奋斗，不只是新颖！
5楼2014-10-14 07:23:13
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

520lzy1989

铁杆木虫 (著名写手)
送红花一朵
引用回帖:
2楼: Originally posted by dayangshi2b at 2014-10-13 22:48:22
不是可以圈选吗？选择selectmesh 然后用box select


谢谢

[ 发自小木虫客户端 ]
回复此楼
奋斗，不只是新颖！
6楼2014-10-14 07:23:34
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

520lzy1989

铁杆木虫 (著名写手)
送红花一朵
引用回帖:
8楼: Originally posted by dayangshi2b at 2014-10-14 14:52:45
select mesh 在图中鼠标箭头的左边紧挨那个图标，你用鼠标点它就看见了，是针对几何模型操作（select geometry）还是有限元模型操作（select mesh），你想选节点，那就是用select mesh，再点中图中箭头右边紧 ...

这种框选不能按照比较精确的位置选点啊 比如说我想选择直径为10MM圆柱面上的所有节点 那这么选也不行啊 不知道我说的对不对 希望你能帮助我 谢谢！

[ 发自小木虫客户端 ]
赞一下 回复此楼
奋斗，不只是新颖！
9楼2014-10-14 16:47:51
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
