[求助] 欧拉双流体模型中如何模拟出布风板？

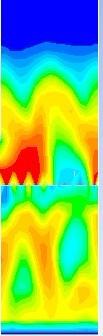

我在模拟实验室的一台冷态串行流化床，反应器底部有开孔，直径为2mm，另外孔与孔之间的中心距为10mm，反应器底部有布风板，钢丝网孔径为250微米。现在模拟的情况是没有设置筛板，只画了孔，结果颗粒全部掉进了下部的风室，如下图所示，这和实际有差距。

希望是颗粒掉不下去，而风室中的风能够吹出来。有办法能够实现吗？


[ Last edited by 19961729 on 2012-11-26 at 15:23 ]
回复此楼

» 猜你喜欢
1楼 2012-11-26 10:50:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

paulpu

金虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
19961729: 金币+5, ★★★很有帮助, 提出了一种方法 2012-11-27 17:05:42
xiegangmai: 金币+1, 谢谢参与 2012-11-27 22:54:33
流化床模拟中一般不关注布风板的结构型式，只是认为其均匀进风。
赞一下 回复此楼
宠辱不惊，看庭前花开花落；去留无意，望碧空云卷云舒；山阻石拦，大江毕竟东流去；雪辱霜欺，梅花依旧向阳开。
2楼2012-11-27 09:58:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

19961729

新虫 (小有名气)
引用回帖:
2楼: Originally posted by paulpu at 2012-11-27 09:58:01
流化床模拟中一般不关注布风板的结构型式，只是认为其均匀进风。

但在模拟中，如果假设均匀进风的话，会和实验不符。如果不设置风室，会导致床层出现很大波动，因为压力变化很大，设置了风室后，床层波动开始和实验符合，但颗粒慢慢填满风室，我希望和实验一致，即设置了风室，同时还安装滤网，这样颗粒不会进入风室，而空气可以吹出。

现在想到了一个办法，就是1毫米内画4条线，代表布风板，但这样做的话，在130mm的水平方向上，需要画520个网格，乘以竖直方向的网格，基本上电脑就算不动了。各位有没有更好的办法？
赞一下 回复此楼
3楼2012-11-27 16:10:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

paulpu

金虫 (小有名气)
★ ★
xiegangmai: 金币+2, 鼓励讨论交流 2012-11-27 22:54:43
你研究的内容是床内流动，还是关注布风板的结构形式对流化的影响。这就要由你的研究目的来决定了。如果一定要关注布风板，那就只能对布风板进行细分网格，还要注意湍流模型选取。
赞一下 回复此楼
宠辱不惊，看庭前花开花落；去留无意，望碧空云卷云舒；山阻石拦，大江毕竟东流去；雪辱霜欺，梅花依旧向阳开。
4楼2012-11-27 16:24:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

19961729

新虫 (小有名气)
引用回帖:
4楼: Originally posted by paulpu at 2012-11-27 16:24:20
你研究的内容是床内流动，还是关注布风板的结构形式对流化的影响。这就要由你的研究目的来决定了。如果一定要关注布风板，那就只能对布风板进行细分网格，还要注意湍流模型选取。

我主要研究床内冷态情况下的压降和泄漏率，但老师看到视频后觉得床层高度波动太大，与实验中观察到的情况不符，所以我们要改进这个情况，根据做实验同学的经验，判断是因为缺少布风板所导致的，所以尽可能细化模型，得到和实验相符的结果。

我试下细化布风板网格。另外还有其他方法吗？
赞一下 回复此楼
5楼2012-11-27 17:09:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liyujia829

金虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
xiegangmai: 金币+2, 谢谢参与 2012-11-29 20:01:11
19961729: 金币+5, ★有帮助 2012-11-30 10:41:05
床层高度波动大可以通过 修改曳力模型来改进吧，
另外，你想做的东西最好集中在一项，要么考虑压降，要么考虑泄露率，两个都考虑实验设计和实验评价都不好确定。
赞一下 回复此楼
我擦，还要签名？
6楼2012-11-29 09:42:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

19961729

新虫 (小有名气)
引用回帖:
6楼: Originally posted by liyujia829 at 2012-11-29 09:42:14
床层高度波动大可以通过 修改曳力模型来改进吧，
另外，你想做的东西最好集中在一项，要么考虑压降，要么考虑泄露率，两个都考虑实验设计和实验评价都不好确定。

曳力模型我用的gidaspow的。也试过哈工大采用的一个曳力模型，但感觉比实际上偏大，你觉得哪种比较好？

因为我们实验考虑了压降和系统泄漏率，相当于模型做3次，其实也不是很难，主要对照的是压降。谢谢你这方面的建议
赞一下 回复此楼
7楼2012-11-30 10:45:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

paulpu

金虫 (小有名气)
★ ★
xiegangmai: 金币+2, 谢谢参与 2012-12-04 19:35:17
反应器底部有布风板，钢丝网孔径为250微米
这实际上就相当于均匀进风了。如果一定要开孔模拟，钢丝网的作用就相当于是一个多孔介质。能否用多孔介质模型试试。
赞一下 回复此楼
宠辱不惊，看庭前花开花落；去留无意，望碧空云卷云舒；山阻石拦，大江毕竟东流去；雪辱霜欺，梅花依旧向阳开。
8楼2012-12-04 17:06:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

19961729

新虫 (小有名气)
引用回帖:
8楼: Originally posted by paulpu at 2012-12-04 17:06:57
反应器底部有布风板，钢丝网孔径为250微米
这实际上就相当于均匀进风了。如果一定要开孔模拟，钢丝网的作用就相当于是一个多孔介质。能否用多孔介质模型试试。

我下一步准备用多孔介质，但对这个模型还不了解，有没有书上有多孔介质的算例啊？
赞一下 回复此楼
9楼2012-12-05 12:32:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiaohsu2006

木虫 (著名写手)
楼主，你好，我就用了多孔介质模型模拟流化床的入口速度分布，发现其实不均匀，你在实验中测量的时候进口处的速度是不是也不均匀的，有径向速度分量吗？是不考虑了这个模拟的结果才准确。
赞一下 回复此楼
