[求助] workbench文件导入经典ansys 后为什么只有有限元模型没有实体模型?

workbench文件导入经典ansys 后为什么只有有限元模型没有实体模型?这样就造成了我无法对某些实体进行隐藏,怎么办?
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

把简单的事情做好就是不简单
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

g57410000

木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与,应助指数 +1
云泽清岚: 金币+5, 有帮助 2015-05-02 09:27:57
是没有的,只有网格模型。有重构实体,仅供显示。
微信公众号acoustic-world
2楼2015-05-02 07:17:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

云泽清岚

金虫 (初入文坛)

引用回帖:
2楼: Originally posted by g57410000 at 2015-05-02 07:17:46
是没有的,只有网格模型。有重构实体,仅供显示。

实体太过复杂,有没有利用有限元模型直接生成的办法?
把简单的事情做好就是不简单
3楼2015-05-02 09:22:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

g57410000

木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★
云泽清岚: 金币+5, ★★★很有帮助 2015-05-03 09:03:26
引用回帖:
3楼: Originally posted by 云泽清岚 at 2015-05-02 09:22:19
实体太过复杂,有没有利用有限元模型直接生成的办法?...

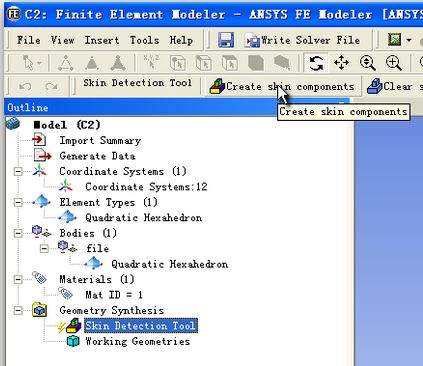

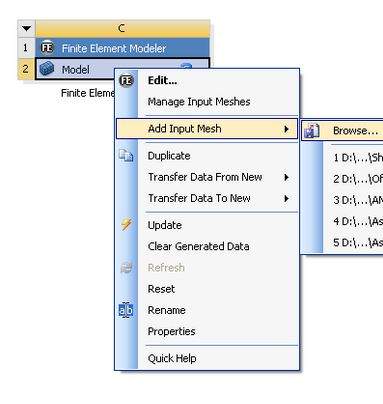

可以尝试以下操作,1.导入有限元模型;2.进入FEM模块,生成实体;3.导入DM模块。  可能会存在破面或者模型出错,不是很建议用这种方式操作。
workbench文件导入经典ansys 后为什么只有有限元模型没有实体模型?


workbench文件导入经典ansys 后为什么只有有限元模型没有实体模型?-1


workbench文件导入经典ansys 后为什么只有有限元模型没有实体模型?-2

微信公众号acoustic-world
4楼2015-05-03 08:02:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

1217085452

新虫 (初入文坛)

同样问题,求助,楼主解决了吗
5楼2015-06-24 09:47:59
