[求助] 这个命令流部分语句请求解释！ 已有1人参与

命令流如下：（仅包含建模和网格划分）
finish
/clear

/prep7
et,1,solid185                                      ！定义单元类型
mp,ex,1,3e10                                    ！定义材料属性
mp,prxy,1,0.3

block,-165,165,-120,120,0,16           ！建立第一个体
wpave,0,0,16
block,-165,165,-120,120,0,12           ！建立第二个体
wpave,0,0,28
block,-165,165,-120,120,0,4             ！建立第三个体
wpave,0,0,32
block,-165,165,-120,120,0,16           ！建立第四个体
wpave,0,0,48
block,-165,165,-120,120,0,25           ！建立第五个体
wpave,0,0,73
block,-165,165,-120,120,0,59           ！建立第六个体
wpave,,,,

vglue,all
vsel,s,,,1                                            ！网格划分
vsel,a,,,10
vsel,a,,,11
esize,10,
vsweep,all

vsel,s,,,7
vsel,a,,,8
vsel,a,,,9
esize,3,,
vsweep,all
alls
eplot


我有以下几个问题：
1. 模型中一共才只有六个体，为什么网格划分时会出现7，8，9，10，11这些体编号呢？不是只能是1到6之间的数吗？
2. 这些体编号是怎么查看的？还是自己定义的？
3. esize，10，是指每个网格是边长10mm的正方体吗？10是指划分尺寸还是划分份数？
4. 这里我试过了vsweep，all 和 vmesh，all 结果一样。我记得vsweep不是要选两个面吗？命令流里怎么没体现？

感谢看完！问题有点多，金币也不太多，还请大家多多指教！

这个命令流部分语句请求解释！
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-07-05 10:00:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

晨晨和琪琪

铁虫 (小有名气)

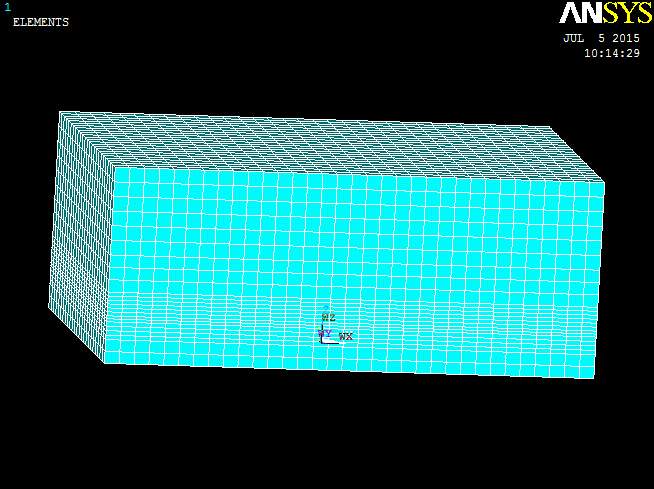

还有一个问题：就是一个是esize，10，，一个是esize，3，，也就是有些网格是边长10mm 的正方体，有些网格是边长3mm 的正方体，网格大小不一样，公共面节点不重合，不是不能划分网格吗？但是运行结果正常。问题出在哪儿呢？
赞一下 回复此楼
2楼2015-07-05 10:13:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mxwq

新虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
晨晨和琪琪: 金币+20, ★★★★★最佳答案, 谢谢！ 2015-07-06 11:16:30
体运算操作一般都会把编号更改，也可以将编号压缩...

[ 发自小木虫客户端 ]
赞一下(1人) 回复此楼
3楼2015-07-05 10:56:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mxwq

新虫 (正式写手)
引用回帖:
2楼: Originally posted by 晨晨和琪琪 at 2015-07-05 10:13:14
还有一个问题：就是一个是esize，10，，一个是esize，3，，也就是有些网格是边长10mm 的正方体，有些网格是边长3mm 的正方体，网格大小不一样，公共面节点不重合，不是不能划分网格吗？但是运行结果正常。问题出在哪 ...

其它的问题，你查一下命令流的意思就很容易明白了...好多特别简单的问题研究一下就懂了，不用有问题就来问吧...

[ 发自小木虫客户端 ]
赞一下(1人) 回复此楼
4楼2015-07-05 10:58:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

晨晨和琪琪

铁虫 (小有名气)
引用回帖:
4楼: Originally posted by mxwq at 2015-07-05 10:58:56
其它的问题，你查一下命令流的意思就很容易明白了...好多特别简单的问题研究一下就懂了，不用有问题就来问吧...
...

好的，谢谢！我会多看一些相关的书。
赞一下 回复此楼
5楼2015-07-06 11:16:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

晨晨和琪琪

铁虫 (小有名气)
引用回帖:
3楼: Originally posted by mxwq at 2015-07-05 10:56:44
体运算操作一般都会把编号更改，也可以将编号压缩...

谢谢！可是这一点还不太懂。体运算操作会更改体的编号，但是我在编写命令流的时候并没有进行体运算操作和GUI操作啊，仅做了一次vglue生成第7个体。这7个体不是按顺序依次编号为从1到7吗？
赞一下 回复此楼
6楼2015-07-06 11:21:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mxwq

新虫 (正式写手)
引用回帖:
6楼: Originally posted by 晨晨和琪琪 at 2015-07-06 11:21:16
谢谢！可是这一点还不太懂。体运算操作会更改体的编号，但是我在编写命令流的时候并没有进行体运算操作和GUI操作啊，仅做了一次vglue生成第7个体。这7个体不是按顺序依次编号为从1到7吗？...

vglue也算运算...一部分编号不变，一部分编新号...

[ 发自小木虫客户端 ]
赞一下 回复此楼
7楼2015-07-06 13:00:38
