[求助] ANSYA 命令流求助

求懂ANSYS的过来给看看，本人通过建模编写了一段程序 计算空间桁架的 现在有警告 加载力后结果可以出。但我改变了弹性模量、密度和泊松比后 加载力不变结果居然也不变。实在找不到程序的问题在哪里，求教各位大神指点一二。
/unit,si
/filname,sjf123456
/prep7
pi=3.1415926
et,1,link8
r,1,pi*(0.365e-3)**2
mp,ex,1,1.14e11
mp,dens,1,4428
MP,PRXY,1,0.34

aa=sqrt(2)/1000
bb=2*sqrt(2)/1000
k,1,-aa,0,0
k,2,aa,0,0
k,3,0,0,aa
k,4,0,0,-aa
k,5,0,aa,0
k,6,0,-aa,0


l,1,5
l,3,5
l,4,5
l,2,5
l,1,6
l,3,6
l,4,6
l,2,6

lgen,5,1,8,1,bb,0,0
lgen,5,1,40,1,0,bb,0
lgen,5,1,200,1,0,0,bb

nummrg,all
numcmp,all

allsel
LSEL,s,,,1,1000,1
latt,1,1,1
lesize,all,,,1
lmesh,all

ksel,s,loc,y,-bb/2
dk,all,all,0
allsel
dk,all,ux,,,,,uz
finish

/solu
antype,static
outres,all,all
timint,off

ksel,s,loc,y,4.5*bb
fk,all,fy,-300000
ksel,all
solve

finish

/post1
etable,stre,ls,1
pletab,stre

*** WARNING ***                         CP =      10.000   TIME= 19:57:55
No data item specified.  The PLNSOL command is ignored.
/COM,ANSYS RELEASE 12.0.1  UP20090415       20:49:22    04/09/2012
/COM,ANSYS RELEASE 12.0.1  UP20090415       20:54:52    04/09/2012
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-04-09 21:01:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

landunin

木虫 (小有名气)

【答案】应助回帖

★
感谢参与，应助指数 +1
xiegangmai: 金币+1, 谢谢参与！ 2012-04-10 22:18:08
程序没有问题，etable,stre,ls,1
输出的轴向应力，改变材料是不会变的。只有改变载荷、横截面积才会变
赞一下(1人) 回复此楼
2楼2012-04-10 15:22:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hudie012

荣誉版主 (文坛精英)

小兔爱吃萝卜

优秀版主优秀版主优秀版主

【答案】应助回帖

感谢参与，应助指数 +1
对的，你的提示是什么，程序能计算就说明没有多大问题，
赞一下(1人) 回复此楼
todayisagift
5楼2012-04-11 10:39:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

匿名

★
感谢参与，应助指数 +1
xiegangmai: 金币+1, 谢谢参与！ 2012-04-10 22:18:19
本帖仅楼主可见
赞一下
3楼2012-04-10 19:42:48
已阅   申请仿真EPI   回复此楼   编辑   查看我的主页

sunjianfeng

金虫 (小有名气)
引用回帖:
2楼: Originally posted by landunin at 2012-04-10 15:22:00:
程序没有问题，etable,stre,ls,1
输出的轴向应力，改变材料是不会变的。只有改变载荷、横截面积才会变

那请问一下 如果我要是想做和材料性质有关的 应该怎么修改这个程序呢？是输出修改还是整个程序都要改？
赞一下 回复此楼
4楼2012-04-11 08:05:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zs634511482

新虫 (初入文坛)
引用回帖:
5楼: Originally posted by hudie012 at 2012-04-11 10:39:11:
对的，你的提示是什么，程序能计算就说明没有多大问题，

请问这个程序为什么要把所有节点的x，z向自由度约束 了才能运算。
赞一下 回复此楼
6楼2012-04-11 11:35:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hudie012

荣誉版主 (文坛精英)

小兔爱吃萝卜

优秀版主优秀版主优秀版主

【答案】应助回帖

引用回帖:
6楼: Originally posted by zs634511482 at 2012-04-11 11:35:10:
请问这个程序为什么要把所有节点的x，z向自由度约束 了才能运算。

你给个截图看看，这样不好回答你
赞一下 回复此楼
todayisagift
7楼2012-04-11 11:36:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

landunin

木虫 (小有名气)

【答案】应助回帖

★
xiegangmai: 金币+1, 谢谢参与！ 2012-04-11 22:46:59
引用回帖:
4楼: Originally posted by sunjianfeng at 2012-04-11 08:05:52:
那请问一下 如果我要是想做和材料性质有关的 应该怎么修改这个程序呢？是输出修改还是整个程序都要改？

把材料修改成你要研究的材料，你想看什么结果数据，就改对应的结果输出语句。
赞一下 回复此楼
8楼2012-04-11 14:09:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sunjianfeng

金虫 (小有名气)

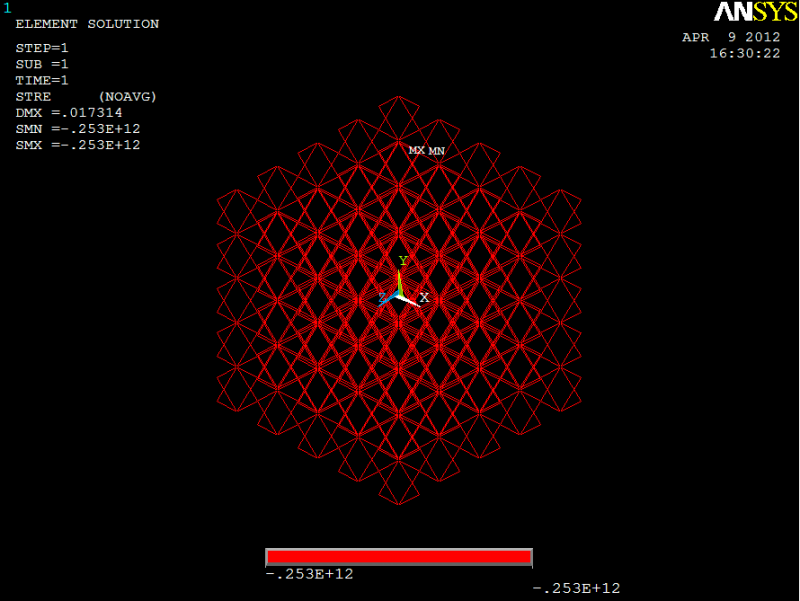

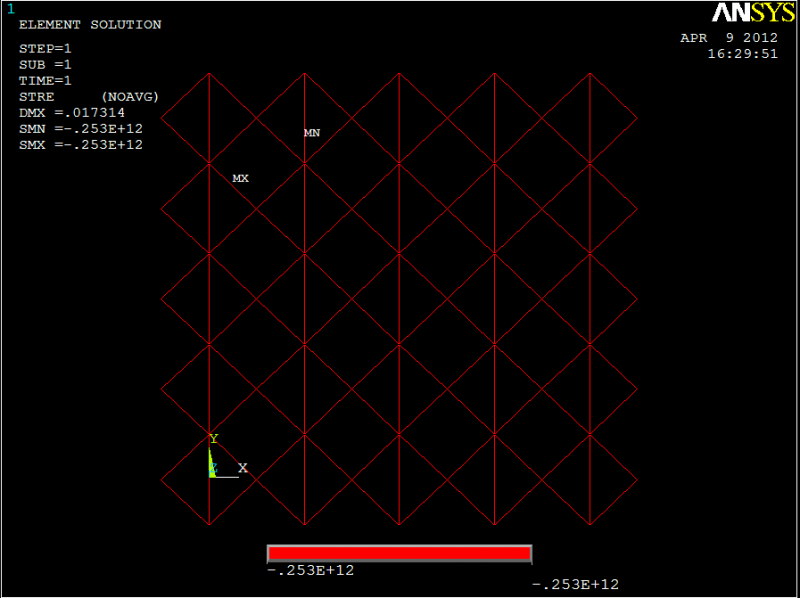

图片已经上传
赞一下 回复此楼
9楼2012-04-11 21:43:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sunjianfeng

金虫 (小有名气)
引用回帖:
8楼: Originally posted by landunin at 2012-04-11 14:09:23:
把材料修改成你要研究的材料，你想看什么结果数据，就改对应的结果输出语句。

我就是想要轴向应力输出 但这个应力和泊松比和弹性模量是有关系的 我在前面也提到了 我在所有结点上都加了X Z方向约束 我觉得这是不对的 但不加又不能计算
赞一下 回复此楼
10楼2012-04-11 21:44:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
