[求助] ansys热分析划分网格不同结果相差很大，如何判定网格正确密度（初级问题） 已有1人参与

各位大神，求助：小生写了一个简单的热分析命令流，设定了环境温度最高170，随时间降低，最后恒温到70摄氏度。但是头一次计算出现了最低温度为6摄氏度的情况。于是加密了网格，还是不行。于是我就又细分网格，还是一样，而且之后再加密网格也一直都是最低温度6摄氏度，最高温度为110摄氏度。请问这是怎么回事？到底是网格的问题还是我哪里出了问题了？拜托拜托～～我也把我都是怎么细分网格传图了，实在搞不懂哪里错了啊，求教～
/prep7
!定义单元类型
Et,1,solid70
Mp,kxx,1,0.3
Mp,c,1,1.47
Mp,dens,1,1040
Mat,1
Mp,kxx,2,1.007
Mp,c,2,0.837
Mp,dens,2,2460
Mat,2
!输入参数表
*dim,wendu,table,30,1,1,time,,,
Wendu(1,0)=0
Wendu(1,1)=170
Wendu(2,0)=1
Wendu(2,1)=150
Wendu(3,0)=2
Wendu (3,1)=130
Wendu (4,0)=3
Wendu (4,1)=110
Wendu (5,0)=4
Wendu (5,1)=90
Wendu (6,0)=5
Wendu (6,1)=70
Wendu (7,0)=6
Wendu (7,1)=70
Wendu (8,0)=7
Wendu (8,1)=70
Wendu (9,0)=8
Wendu (9,1)=70
Wendu (10,0)=9
Wendu (10,1)=70
Wendu (11,0)=10
Wendu (11,1)=70
Wendu (12,0)=11
Wendu (12,1)=70
Wendu (13,0)=12
Wendu (13,1)=70
!创建几何体
Block, ,0.1, ,0.08,,0.4       !创建上部块体
Block,,0.25,,0.25,0,-0.06            !创建打印托盘块体
Kwplan,-1,4,3,6                   !定位工作坐标系1，-1代表不改变查看方向
Vsbw,all                         !分割体
Kwplan,-1,3,1,7
Vsbw,all
Vglue,all                        !GLUE所有体元素
Nummrg,all                     !合并所有重复元素
Numcmp,all                     !压缩所有元素编号
Csys,0                          !返回全局坐标系


!进行网格划分
Vsel,s,,,1,1,1                     !选择上部体
Vatt,1,,1,0                !将单元特性与已选未划分网格的体关联起来
Allsel
Vsel,u,,,1,1,1
vatt,2,,1,0
Allsel

lsel,s,,,4,5,1                 !网格划分加密4倍
lesize,all,,,20
lsel,s,,,1,8,7
lesize,all,,,20
lsel,s,,,9,12,1
lesize,all,,,80
lsel,s,,,1,3,2
lesize,all,,,20
lsel,s,,,15,16,1
lsel,a,,,13
lsel,a,,,18,21,1
lesize,all,,,12
lsel,s,,,22,23,1
lsel,a,,,2
lesize,all,,,20
lsel,s,,,28,30,1
lsel,a,,,40,41,1
lesize,all,,,18
lsel,s,,,24,26,2
lsel,a,,,32,33,1
lsel,a,,,38,39,1
lesize,all,,,18
lsel,s,,,34,36,2
lsel,a,,,14,17,3
lesize,all,,,20
allsel
vmesh,all
finish

ansys热分析划分网格不同结果相差很大，如何判定网格正确密度（初级问题）
回复此楼

» 收录本帖的淘帖专辑推荐

CAE学习

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-06-17 10:43:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

玻璃木头

新虫 (初入文坛)

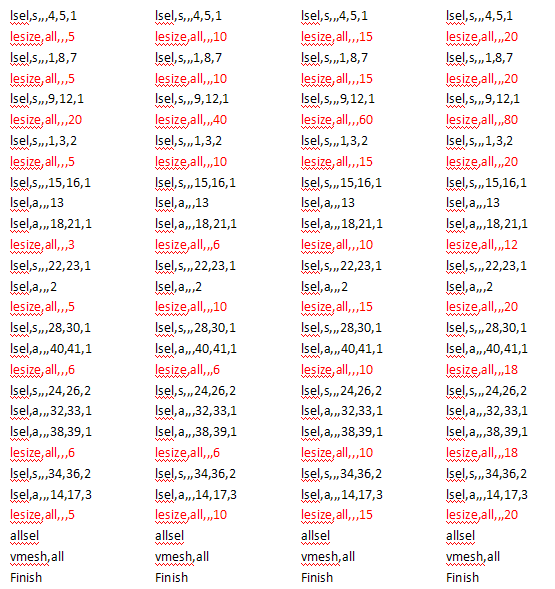

下面的图片是我试了的几种网格细分的数据。
赞一下 回复此楼
2楼2015-06-17 10:44:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

上海依阳

禁虫 (著名写手)
本帖内容被屏蔽
3楼2015-06-18 21:58:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

感谢参与，应助指数 +1
应该不是网格问题，问题应该出在加载和求解部分，不过只看你提供的信息也无法判断问题出在哪里，因为：
1  看不到你的图片。
2  从你的命令流来看，你虽然定义了一个表数组 wendu，但是并没有用它来加载。
3  你提供的命令流中也没有任何温度载荷。
赞一下(2人) 回复此楼
4楼2015-06-19 07:12:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

玻璃木头

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by shgao20 at 2015-06-19 07:12:20
应该不是网格问题，问题应该出在加载和求解部分，不过只看你提供的信息也无法判断问题出在哪里，因为：
1  看不到你的图片。
2  从你的命令流来看，你虽然定义了一个表数组 wendu，但是并没有用它来加载。
3  你 ...

大神，谢谢您，这么一点您都把问题很清楚地感应出来了。确实犯二了， 出了问题一查说可能是网格的问题，就一直只关注网格了，但是确实是因为没有引入温度表。
还有一个问题，ANSYS中的一个命令time，您熟不熟悉？我一直没有弄清楚time,day或者time,hour，这是直接可以定义荷载步的单位为天或者小时的么？这里对时间的定义和定义材料属性过程中所需要统一的单位冲突吗还是互相独立的？
比如：
*do,day,0.5,10,0.5
time,day
这就表明这里的0.5代表的是天吗？如果这里的day换成hour，是不是计算过程中就直接换为小时了呢。它们和定义材料属性过程中所需要统一的单位有没有关系？
赞一下 回复此楼
5楼2015-06-21 10:50:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
玻璃木头: 金币+10, ★★★★★最佳答案, 非常受用～～感谢～～ 2015-06-23 09:22:07
TIME 命令是用来设置所分析问题的计算终止时间的，一般有两种可能：
    1  对于稳态非线性分析，它不是真正的时间，只是载荷步的一种标记。比如，一个稳态非线性问题，第一步突然施加一个热流载荷；第二步添加对流载荷；第三步再添加辐射。那么可以定义三个载荷步，时间设置分别是：
        Time, 1   ......
        Time, 2   ......
        Time, 3   ......
  也可以是：
        Time, 100   ......
        Time, 110   ......
        Time, 210   ......
   这里的具体数值没有实际意义，只要是递增的 (后一个 TIME 大于前一个 TIME) 即可)。
    2  对于瞬态分析，由 TIME 命令设置的时间是具有实际意义的，一般以 s (秒) 计算。你提供的命令流中，以 day 作为循环变量，但是是否确实以 "日" 来计算，还要看其它参数的设置。如果你想使用 day 或 hour 来计算时间，所有材料参数的单位和数值等都必须做相应的修改，使其中的时间单位与此统一。比如：功率单位应该是 J/day 或 J/hour；重力加速度应该是 m/day^2 或 m/hour^2，等。这里，单位的换算很麻烦，一般建议还是使用 "秒" 作为时间单位。如此，你的命令流中，TIME 命令可以改为：
           TIME, day*86400      !  将 day 换算为 s
赞一下(2人) 回复此楼
6楼2015-06-22 08:32:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

迦若梵镜

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by shgao20 at 2015-06-19 07:12:20
应该不是网格问题，问题应该出在加载和求解部分，不过只看你提供的信息也无法判断问题出在哪里，因为：
1  看不到你的图片。
2  从你的命令流来看，你虽然定义了一个表数组 wendu，但是并没有用它来加载。
3  你 ...

大神可以帮帮忙吗？最近在做橡胶的ANSYS应力分析，总是出现局部网格畸变的现象，一直找不到原因，很捉急可以和大神多交流吗？谢谢你！
赞一下 回复此楼
7楼2017-11-28 10:35:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)
分析时出现出现局部网格畸变的现象，首先需要找到畸变单元，然后将畸变单元附近的网格细化。
  可以把具体模型发上来看看。
赞一下 回复此楼
8楼2017-11-29 07:40:34
