[求助] 静力接触分析问题 已有1人参与

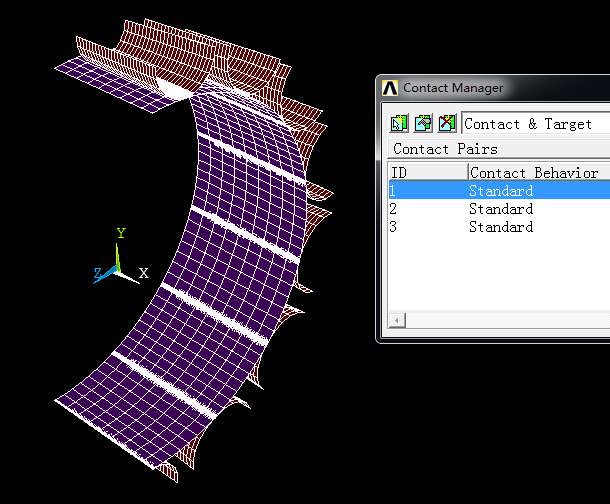

一共建立了3对接触:滚子与内滚道,滚子与外滚道,滚子与内圈大挡边。内圈内表面受向下的径向力,为什么每次都会有一个滚子跑出来?求助。

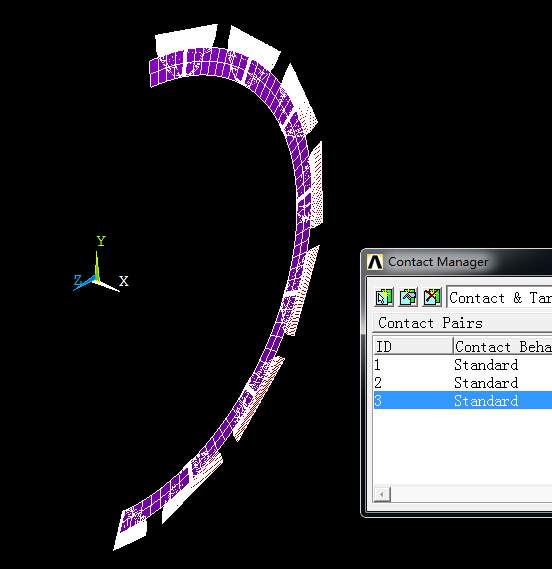

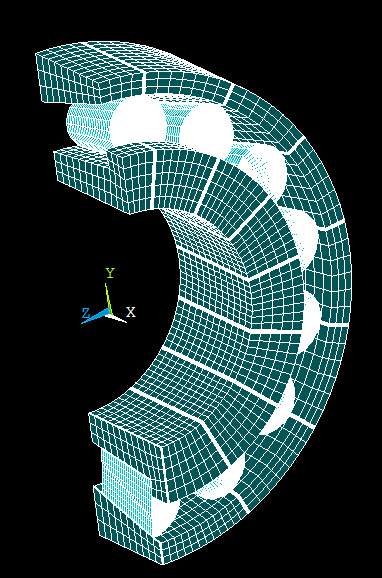

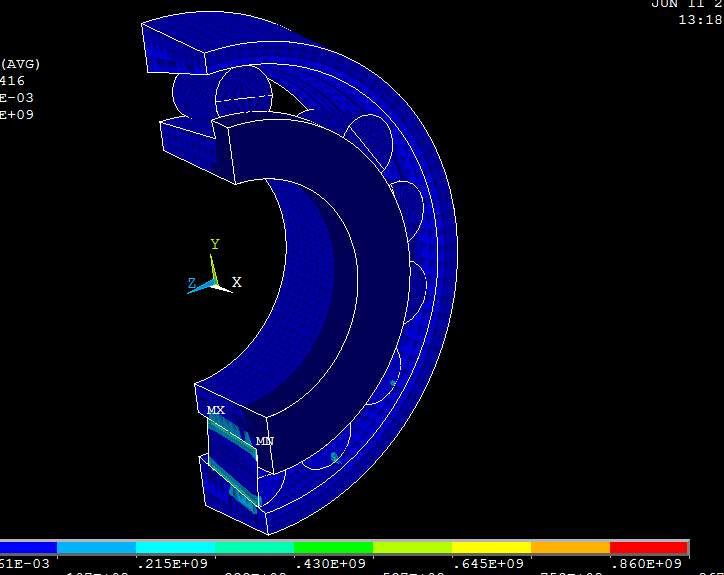

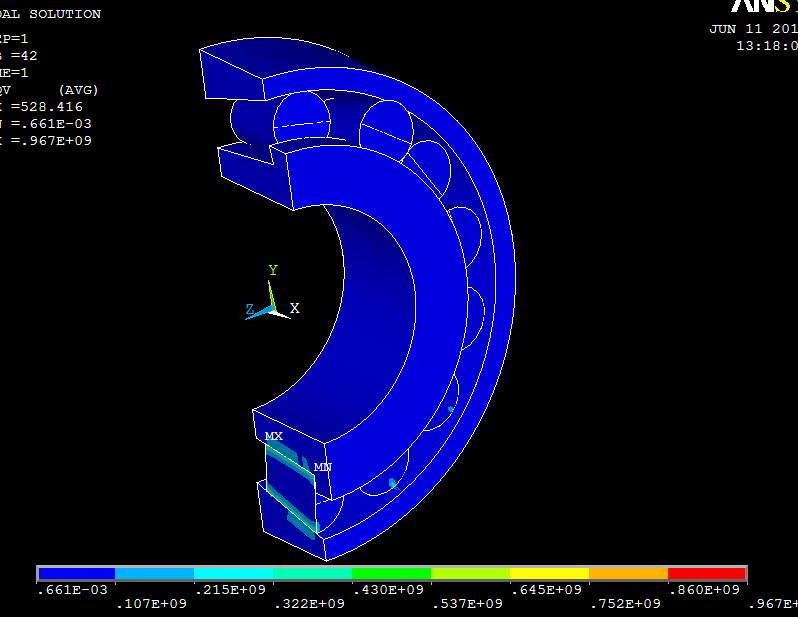

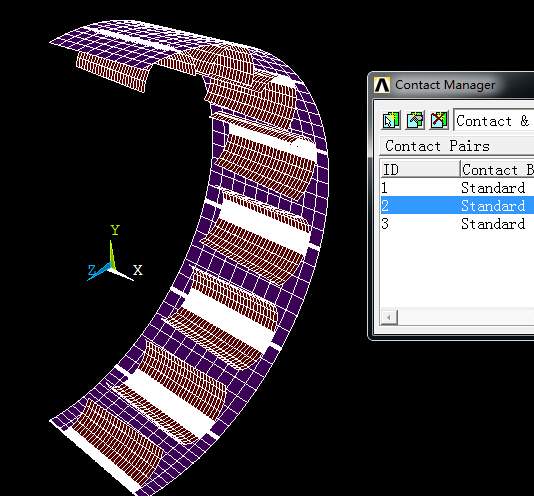

具体请看上传的图片,结果用Auto Calculated观看可以看见一个滚子跑出来,如果用True Scale观看,滚子就跑得很远看不到了。
不知道是不是接触的设置哪里有问题,约束应该都没问题,滚子我是约束了与内外圈接触线形成的平面上所有节点绕圆周的周向自由度。

静力接触分析问题


静力接触分析问题-1


静力接触分析问题-2


静力接触分析问题-3


静力接触分析问题-4


静力接触分析问题-5


静力接触分析问题-6


静力接触分析问题-7
auto calculated.jpg


静力接触分析问题-8
true scale.jpg
回复此楼

» 收录本帖的淘帖专辑推荐

论文实验

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)

【答案】应助回帖

感谢参与,应助指数 +1
需要提供完整的模型才好进行分析。
2楼2015-06-11 19:34:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zc19910822

木虫 (初入文坛)

引用回帖:
2楼: Originally posted by htbbzzg at 2015-06-11 19:34:14
需要提供完整的模型才好进行分析。

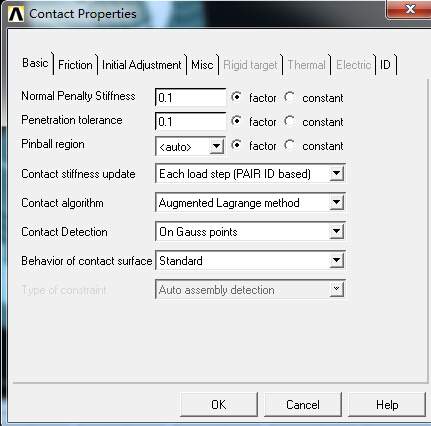

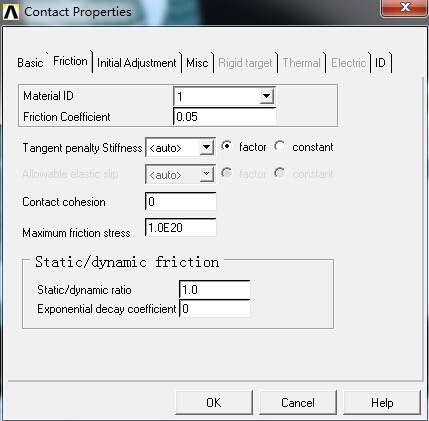

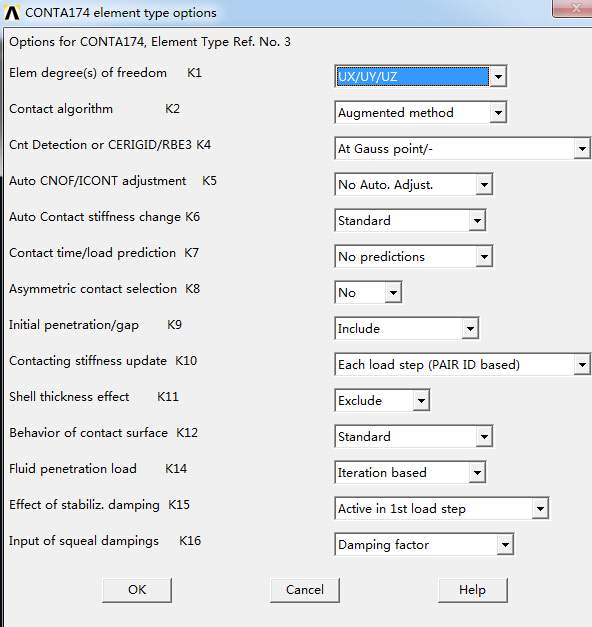

你好,我这个是对称的,中间面加了对称约束。这个建模接触的两个边是紧挨的,就是在一条线上,我想是不是接触参数的一些设置有问题,有穿透什么的,不太懂,请问该如何设置?
3楼2015-06-11 19:39:13
