[求助]

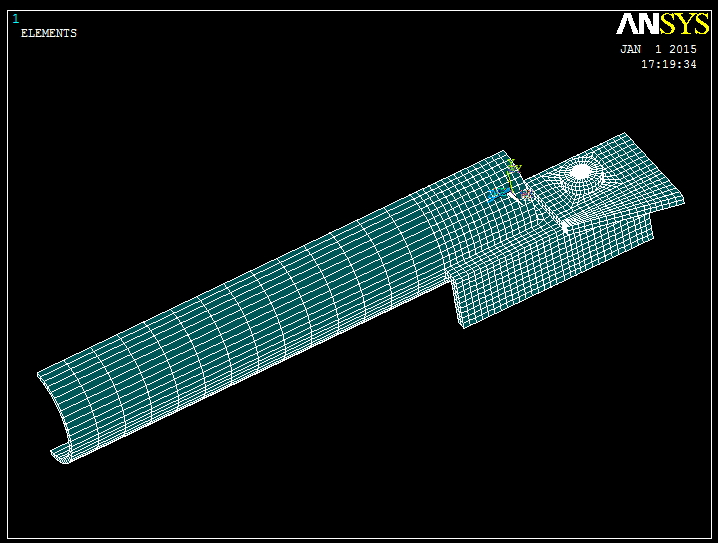

各位大神帮忙看下ansys模拟螺栓钢管接触问题分析为什么没法算！ 已有1人参与
|
|
奉上命令流先 ******************************************* fini /clear /filename, full creating contact *SET,fchd,0.005 !辅材厚度 *set,Uhou,0.01 !U型板厚 *set,llll,0.5 !管长 *set,ls,0.02 !螺栓直径 *set,lsk,0.022 !实际螺栓孔径 *SET,cbdj,lsk*2 !插板端距 *SET,cbzxj,lsk*3 !插板中心距 *SET,br,0.102/2 !支3半径 *SET,xj,0.1 !插板与支管相交 *SET,Uh,0.06 !U型板高 ld=0.081 !板短边宽 lc=0.11 !板长边宽 la=0.1081 !板长 h=0.01 !板高 jj=0.015 !板管间距 /prep7 CYLIND,br-fchd,br,0,llll,-90,90, !建立腹杆插板 wpro,,,90 wpro,,90 wpoffs,,,0.015 csys,4 BLOCK,-xj,0.015+2*cbdj,,br+0.02,-uhou,, BLOCK,-xj,0.015+2*cbdj,br+0.01,br+0.02,-uhou,uh-uhou VOVLAP,ALL WPRO,,,-90 VSBW,ALL WPOF,,,xj VSBW,ALL WPRO,,,90 VSBW,ALL wpof,,,-uhou vsbw,all ALLS WPCSYS,-1,0 wpof,,,-jj VSBW,ALL wpro,,-90 wpof,,,-h/2 nummrg,all numcmp,all k,100, k,101,ld k,102,lc,la k,103,,la k,104,,,h a,100,101,102,103 l,100,104 vdrag,76,,,,,,119 wpof,cbzxj/2,0.015+cbdj-jj,-0.02 CYLIND, ,ls/2,-0.02,0.1,0,360, vsel,s,,,15,17,2 cm,aa,volu alls vsbv,aa,18,,,1 kwpave,49 wpro,,,-90 vsbw,all kwpave,35, vsbw,all kwpave,22, wpro,,-90 vsbw,all save !板材切割 wpcsys,-1,0 vsel,s,loc,y,-0.011,0 vsel,a,,,14 wpof,cbzxj/2,,-0.015-cbdj vsbw,all wpro,,,90 vsbw,all wpro,,,90 wpof,,,br+0.01-cbzxj/2 vsbw,all wpof,,,-2*(br+0.01-cbzxj/2) vsbw,all wpro,,,90 wpof,,,br+0.01-cbzxj/2 vsbw,all wpcsys,-1,0 wpof,cbzxj/2,,-0.015-cbdj vsel,r,loc,x,-0.03,0.03 vsel,r,loc,z,-0.03,0.03 k,1000 kwplan,-1,1000,139,131 vsbw,all kwplan,-1,1000,159,151 vsbw,all alls save !建立螺栓模型 wpcsys,-1,0 wpof,cbzxj/2,,-0.015-cbdj wpro,,-90 wpof,,,-0.025 cyl4,,,ls/2,360,,,0.04 cyl4,,,ls,,,,ls/2 wpoff,0,0,0.03 cyl4,,,ls,,,,ls/2 numcmp,all vsel,s,,,57 vsel,a,,,59,70,11 vovlap,all wpro,,-90 vsbw,all wpro,,,90 vsbw,all cm,bolt,volu vsel,inve !定义组件 wpcsys,-1,0 vsel,s,loc,y,0 cm,board,volu vsel,inve cmse,u,bolt cm,cha,volu alls numcmp,all !划分单元 et,1,solid185 mp,ex,1,2.06e11 !悬臂梁和柱 mp,prxy,1,0.3 tb,bkin,1 tbdata,1,235e6 mp,ex,2,2.2e5 !螺栓组 mp,prxy,2,0.25 tb,bkin,2 tbdata,1,400e6 !假设的 mp,ex,3,2.06e11 !端板 mp,prxy,3,0.3 tb,bkin,3 tbdata,1,235e6 r,1 r,2 r,3 save !螺栓划分单元 cmsel,s,bolt vatt,2,2,1 mshkey,1 esize,0.005 vmesh,all !连接板划分单元 cmse,s,bolt vsel,inve kwplan,-1,165,159,127 vsel,r,loc,x,-0.03,0.03 vsel,r,loc,y,,0.06 vatt,1,1,1 mshkey,1 esize,0.007 vmesh,all cmsel,s,board vatt,1,1,1 mshkey,1 esize,0.007 vmesh,all !插板划分单元 cmsel,s,cha vatt,3,3,1 lsel,s,length,,0.4 lesize,all,0.03 wpcsys,-1,0 lsel,s,loc,y,-h lesize,all,0.005 esize,0.007 vsel,r,loc,z,-jj,-1 vmesh,all vsel,s,loc,z,0,1 vmesh,all vsel,s,loc,z,-jj,0 SMRT,6 vsweep,all save !生成接触和目标单元 et,2,conta174 et,3,targe170 dfkn=1.0 dfto=0.01 !插板与连接板 r,4,,,dfkn,dfto cmsel,s,board nslv,s,1 nsel,r,loc,y,-h/2 real,4 type,2 esurf cmsel,s,cha nslv,s,1 nsel,r,loc,y,-h/2 nsel,r,loc,z,-jj,-1 type,3 esurf !螺母与端板之间(标准接触) r,5,,,dfkn,dfto asel,,,,375,379,4 asel,a,,,383,386,3 nsla,s,1 real,5 type,2 esurf cmse,s,board nslv,s,1 nsel,r,loc,y,h/2 kwplan,-1,189,193,159 nsel,r,loc,y,,2*(br+0.01-cbzxj/2) nsel,r,loc,x,br+0.01-cbzxj/2,-(br+0.01-cbzxj/2) type,3 esurf !螺栓和孔壁 r,6,,,dfkn,dfto wpcsys,-1,0 wpof,cbzxj/2,,-0.015-cbdj cmse,s,bolt nslv,s,1 wpro,,-90 cswpla,11,1,1,1 nsel,s,loc,x,ls/2 nsel,r,loc,z,-0.015,0.005 real,6 type,3 esurf cmse,s,bolt vsel,inve nslv,s,1 nsel,s,loc,x,ls/2 nsel,r,loc,z,-0.015,0.005 type,2 esurf alls !螺母与端板之间(标准接触) r,7,,,dfkn,dfto asel,s,,,361,365,4 asel,a,,,369,372,3 nsla,s,1 real,7 type,2 esurf alls cmse,s,cha nslv,s,1 aslv,s csys,4 asel,r,loc,z,-0.015 asel,r,loc,x,-0.03,0.03 asel,r,loc,y,-0.03,0.03 nsla,s,1 type,3 esurf !施加约束和荷载 wpcsys,-1,0 csys,4 nsel,s,loc,z,-jj-la D,all, , , , , ,ALL, , , , , asel,s,loc,x,0 da,all,symm nsel,s,loc,z,0.5 F,all,FZ,10 alls !求解 /solu cncheck nlgeom,on outres,all,all time,1 nsubst,50 pred,off solve ****************** 结构总是没法算，好像是约束不够，发生结构整体位移，但是实在找不出来问题出在那里了，求大神指导指导，谢谢！！！！  2JS7YTT]52(G~6F0~B0{S@W.png |
