[求助] 在ansys中做齿轮瞬态温度场分析，遇到问题，求大神指点

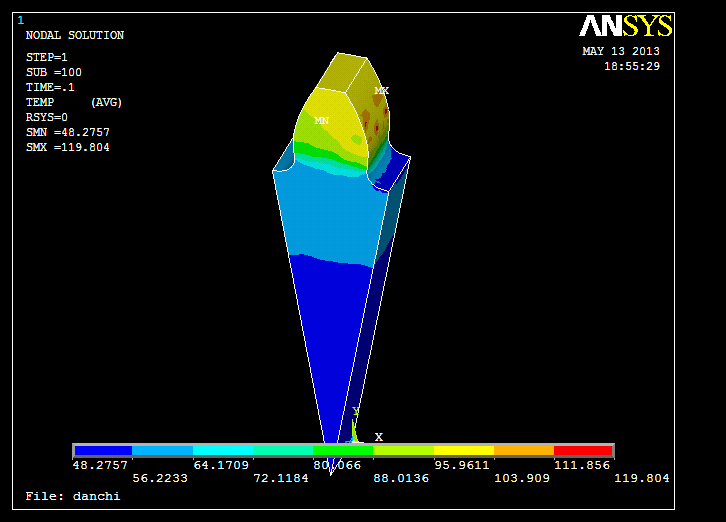

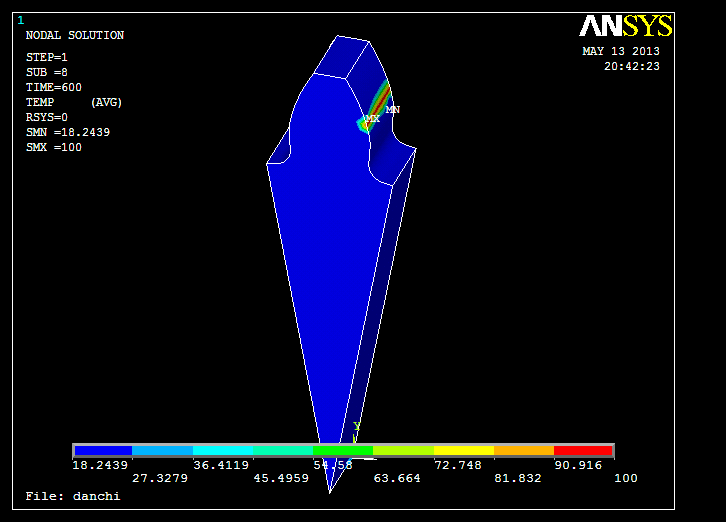

我在做毕业设计，在齿轮啮合线处加一个热冲击，我加载的载荷是一个固定的温度值，比如100度，齿轮初始温度为20度，已知材料的比热容，密度，热传导系数，然后做瞬态热分析，想要求得该齿轮的温度多久后能达到稳态分布；我反复做了几遍仿真，发现载荷步终止时间设置的越短反而怎么温度可以达到稳态，时间设置的长反而不行呢，这个终止时间的单位到底是秒还是小时呢，是我加载出问题了还是求解设置的问题呢？下面两个图时间分别设置的为600和0.1，而且时间长的最低温度咋还超过100度了呢，时间短的最搞温度咋还低于20度了呢？真是搞不懂啊
在ansys中做齿轮瞬态温度场分析，遇到问题，求大神指点


在ansys中做齿轮瞬态温度场分析，遇到问题，求大神指点-1
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-05-21 09:32:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

简小千

新虫 (初入文坛)
怎么没有人回复呢，有没有会的啊，指点一下啦
赞一下 回复此楼
2楼2013-05-22 15:35:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yz900330

新虫 (初入文坛)
★
感谢参与，应助指数 +1
1592203609: 金币+1, 应助指数-1, 非应助帖不要选择应助 2013-05-22 22:06:50
偶表示不知道，偶做轧辊温度场仿真，你懂的
赞一下 回复此楼
3楼2013-05-22 18:57:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sojoy

新虫 (初入文坛)
★
1592203609: 金币+1, 谢谢参与交流 2013-05-22 22:07:06
600秒的最高温度是100,而0.1秒的最低温度使48，最高时118，我感觉这个没问题啊。
赞一下(1人) 回复此楼
4楼2013-05-22 19:55:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

简小千

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by sojoy at 2013-05-22 19:55:20
600秒的最高温度是100,而0.1秒的最低温度使48，最高时118，我感觉这个没问题啊。

您好，非常感谢您的回复，其实我也不知道正确结果是怎样的，我给齿轮啮合线处施加了100度的温度，齿轮初始温度是20度，0.1秒温度就能传到齿轮中心去了吗，怎么传导的那么快呢？不是应该时间长点才能达到非均匀稳态吗？
赞一下 回复此楼
5楼2013-05-22 21:58:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

简小千

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by yz900330 at 2013-05-22 18:57:10
偶表示不知道，偶做轧辊温度场仿真，你懂的

您好，感谢您的回复，你也没做出来吗？遇到什么问题了呢？
赞一下 回复此楼
6楼2013-05-22 21:59:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sd9366

至尊木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★
感谢参与，应助指数 +1
xiegangmai: 金币+2, 谢谢参与！ 2013-05-26 13:46:51
简小千: 金币+2, ★★★很有帮助 2013-06-06 12:53:24
1、你刚开始设置的国际单位的话，就是秒s；
2、0.1s的时间设置肯定不对，也不符合实际吧；
3、 齿轮啮合线接触的部位，你试着加一个表面单元，把温度加载到上面试试。
赞一下(1人) 回复此楼
7楼2013-05-23 22:53:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yz900330

新虫 (初入文坛)
引用回帖:
6楼: Originally posted by 简小千 at 2013-05-22 21:59:51
您好，感谢您的回复，你也没做出来吗？遇到什么问题了呢？...

嗯 做不出来 热加载不会弄
赞一下 回复此楼
8楼2013-05-24 11:44:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)

【答案】应助回帖

★ ★ ★
xiegangmai: 金币+1, 谢谢参与！ 2013-05-26 13:46:57
简小千: 金币+2, ★★★很有帮助 2013-06-06 12:53:55
试试看：在施加固定温度 100 ° 的线段附近切割出一个小的 area ，然后在这个小 area 上施加 100 °，看看结果是否有所改进。
赞一下 回复此楼
9楼2013-05-24 16:21:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

苏慕sumu
m
10楼2016-01-18 22:23:23
