[求助] 求助ANSYS 塑性分析时求解不收敛的问题 已有4人参与

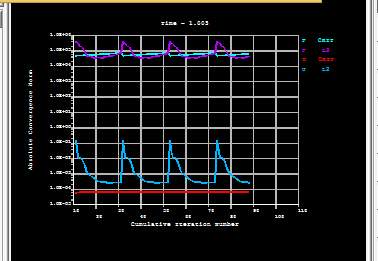

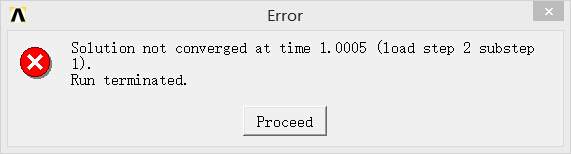

利用ansys模拟开挖隧道，塑性采用dp准则，可是在开挖隧洞这步的求解不收敛，进行不下去了，弹出如下的对话框，该如何解决呢？荷载子步定义20步，可是在第一步就进行不下去。

求助ANSYS 塑性分析时求解不收敛的问题


求助ANSYS 塑性分析时求解不收敛的问题-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-05-05 10:39:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

MSPX

木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
网格再细一点看看，或者改变下单元类型
赞一下 回复此楼
2楼2015-05-05 10:45:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

此处微风

新虫 (初入文坛)
内容已删除
回复此楼
3楼2015-05-05 10:57:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yefengjinan

铁虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
第一步不收敛一般是模型有问题，第一是网格画的好不好，质量要好，不要有特别夸张的尖角；第二是接触定义啊，看你设定的允许不允许大变形啊
赞一下 回复此楼
4楼2015-05-05 20:33:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

此处微风

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by yefengjinan at 2015-05-05 20:33:54
第一步不收敛一般是模型有问题，第一是网格画的好不好，质量要好，不要有特别夸张的尖角；第二是接触定义啊，看你设定的允许不允许大变形啊

允许大变形的，这已经是第二荷载步的问题，第一荷载步是可以求解的~~另外把土体的内摩擦角增大了就可以求解了，但是塑性区就小了~~（特小）
赞一下 回复此楼
5楼2015-05-05 21:51:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

896896

铜虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
朋友，你和我之前遇到的情况是一样的，不收敛的情况很复杂，会有很多原因，本身ANSYS做岩土工程问题就存在很大程度上的局限性，因为他只能使用dp准则，我们做岩土隧道一般是摩尔库伦准则，所以单纯的黏聚力和内摩擦角就存在出入，这方面可以参考郑颖人等人关于两个准则之间c  fai值之间的转化的文献。另外建议你把参数设置好之后建好模型分块导入flac3d里面计算。
赞一下(1人) 回复此楼
没有什么不可以
6楼2015-05-07 13:42:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

此处微风

新虫 (初入文坛)
引用回帖:
6楼: Originally posted by 896896 at 2015-05-07 13:42:06
朋友，你和我之前遇到的情况是一样的，不收敛的情况很复杂，会有很多原因，本身ANSYS做岩土工程问题就存在很大程度上的局限性，因为他只能使用dp准则，我们做岩土隧道一般是摩尔库伦准则，所以单纯的黏聚力和内摩擦 ...

我把c改小了，最后输出了个，以后再用ABAQUS等岩土软件来做。
赞一下 回复此楼
7楼2015-05-07 15:27:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

啦啦啦朱

新虫 (小有名气)

【答案】应助回帖

引用回帖:
7楼: Originally posted by 此处微风 at 2015-05-07 15:27:55
我把c改小了，最后输出了个，以后再用ABAQUS等岩土软件来做。...

你好，我跟你一样，改小了可以，但我想知道如何能够输出对应DP准则的应力云图呢？输出哪个云图算是DP准则下的等效应力云图啊？希望你的帮助，谢谢
赞一下 回复此楼
8楼2017-03-10 11:19:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

水之翼轩

新虫 (初入文坛)
为什么我改c 值不行啊

发自小木虫Android客户端
赞一下 回复此楼
9楼2017-06-10 21:35:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

岁月有情

新虫 (初入文坛)
