小木虫论坛-学术科研互动平台 » 专业学科区 » 机械 » CAD/CAM » workbench模态分析，处理完成后没有结果
211/3返回列表123下一页
查看: 5019  |  回复: 20
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

朱王晶

金虫 (小有名气)

[求助] workbench模态分析，处理完成后没有结果 已有5人参与

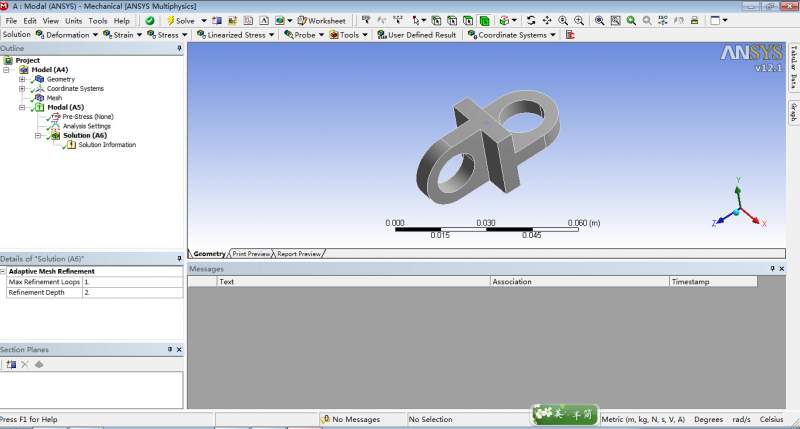

初接触workbench，随便找了个零件试分析该零件的基频：没加约束，只划分了网格，如图所示，按理说：运行结束后单击solution，在右下角应该会显示分析结果，但是却没有，求原因？

workbench模态分析，处理完成后没有结果
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-08-30 15:56:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

0飞鱼0

新虫 (初入文坛)

【答案】应助回帖

感谢参与，应助指数 +1
这是因为你没设置要显示的量（等效应力、应变、总应变等），你鼠标选中solution选项，在工具栏里有deformation、strain、stress等等一些选项，在这些选项下面有各种要显示的量，选中这些量后右键Solution，点击evaluate，计算完成后点击你设置的量就可以显示出来了
赞一下(1人) 回复此楼
4楼2014-08-30 20:07:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

朱王晶

金虫 (小有名气)
引用回帖:
2楼: Originally posted by 监护人 at 2014-08-30 18:29:00
要约束啊，设置不完整

模态分析是可以不要约束的，谢谢
赞一下(1人) 回复此楼
6楼2014-08-30 22:14:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

csboy708

铁虫 (初入文坛)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
朱王晶: 金币+10, ★★★很有帮助 2014-08-31 11:03:07
一定要有约束，就算是做实验测振动频率也是需要约束的。全自由情况下如何振动。

[ 发自小木虫客户端 ]
赞一下(1人) 回复此楼
11楼2014-08-31 09:27:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

监护人

木虫 (小有名气)

米虫

【答案】应助回帖

感谢参与，应助指数 +1
要约束啊，设置不完整

[ 发自小木虫客户端 ]
赞一下 回复此楼
一直要进步ing
2楼2014-08-30 18:29:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lucklhz

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
Solution右键，添加你要求解的量，再evaluate一下，就ok了
赞一下 回复此楼
3楼2014-08-30 20:01:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

朱王晶

金虫 (小有名气)
引用回帖:
4楼: Originally posted by 0飞鱼0 at 2014-08-30 20:07:22
这是因为你没设置要显示的量（等效应力、应变、总应变等），你鼠标选中solution选项，在工具栏里有deformation、strain、stress等等一些选项，在这些选项下面有各种要显示的量，选中这些量后右键Solution，点击eval ...

模态分析是不需要设置的，只需设置阶数吧
赞一下 回复此楼
5楼2014-08-30 22:14:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

蓝水卫士

木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
需要约束，约束的形式决定着模态的数值。
你现在没加任何约束，计算出来的频率肯定是0.


还有，你没显示结果是在后处理中没设置
模态分析是要看阵型的。

楼主你还是多看看培训书籍吧。。。
赞一下 回复此楼
7楼2014-08-30 23:45:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

朱王晶

金虫 (小有名气)
引用回帖:
7楼: Originally posted by 蓝水卫士 at 2014-08-30 23:45:49
需要约束，约束的形式决定着模态的数值。
你现在没加任何约束，计算出来的频率肯定是0.


还有，你没显示结果是在后处理中没设置
模态分析是要看阵型的。

楼主你还是多看看培训书籍吧。。。
: ...

好的，谢谢
回复此楼
8楼2014-08-31 07:54:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

朱王晶

金虫 (小有名气)
引用回帖:
7楼: Originally posted by 蓝水卫士 at 2014-08-30 23:45:49
需要约束，约束的形式决定着模态的数值。
你现在没加任何约束，计算出来的频率肯定是0.


还有，你没显示结果是在后处理中没设置
模态分析是要看阵型的。

楼主你还是多看看培训书籍吧。。。
: ...

今天试着给加了约束，果然约束不一样得到的基频就不一样，本来想不加约束只加载荷来看看有什么变化的，但是点开load选项除了热条件，其他都是不能施加的，求教怎么施加载荷进行模态分析（调琴弦不就控制琴弦的松紧的）？
赞一下 回复此楼
9楼2014-08-31 08:45:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

朱王晶

金虫 (小有名气)
引用回帖:
7楼: Originally posted by 蓝水卫士 at 2014-08-30 23:45:49
需要约束，约束的形式决定着模态的数值。
你现在没加任何约束，计算出来的频率肯定是0.


还有，你没显示结果是在后处理中没设置
模态分析是要看阵型的。

楼主你还是多看看培训书籍吧。。。
: ...

您好，一开始您说不加约束就得不到频率，几乎都是0，这个不敢苟同，你可以增加阶数就可以得到，原因是任何物体都有其固有频率，无任何条件情况下的基频是其固有频率，求指教？
赞一下 回复此楼
10楼2014-08-31 08:49:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
