[求助] ICEM中划分O型网格时的offset值 指的什么意思?设置多少合适? 已有1人参与

一直不明白   是指的边界层厚度吗?

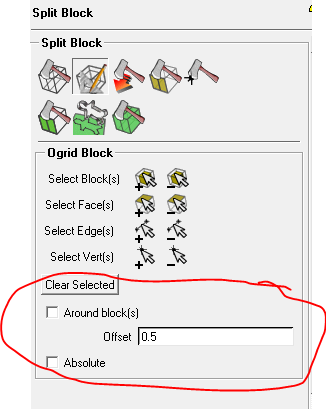

ICEM中划分O型网格时的offset值  指的什么意思?设置多少合适?
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

achilFes1990

木虫 (著名写手)

【答案】应助回帖

感谢参与,应助指数 +1
也可以按你这么理解。
但一般的说,是控制O形区域大小的量值,就是那条edge的长度,有绝对值和相对值两种定义方法。前者是你自己输入量值,后者则是这个因子乘以你的基本尺寸得到的值。ICEM CFD具有撤销功能,因此,针对不熟悉的问题,你可以多试几个值,调整到你满意的结果就行了。

[ 发自手机版 http://muchong.com/3g ]
扫一扫关注我的微信公众号,共同学习船舶CFD
2楼2015-06-08 08:26:13
