[求助] 二维图形在ICEM中一定要建surface吗

cad中建的二维图形导入icem中画网格，是不是一定得建surface才能画网格，
回复此楼

» 猜你喜欢
哎呦呦
1楼 2013-04-01 15:08:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

hotsonliao

金虫 (小有名气)
★ ★
xiegangmai: 金币+2, 谢谢参与！ 2013-04-01 21:48:35
引用回帖:
5楼: Originally posted by 675095652 at 2013-04-01 15:43:55
在问高人一个问题，在Fluent仿真时，什么时候收敛算是合格的？我的这个迭代结束时的结果合格吗

...

高人称不上，共同学习，
不要完全依赖收敛，看问题的负责性，有时候收敛了未必是最终结果，最好的习惯是，建立一些监视点，比如温度点，或者出口速度温度等，如果这些监视量基本不变了就可以忽略残差曲线，另外，几个基本的守恒必须满足，能量守恒，质量守恒，这是必须要满足的，这些都是判断计算可否停止的依据
赞一下(1人) 回复此楼
6楼2013-04-01 15:57:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

八怪

木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★
感谢参与，应助指数 +1
675095652: 金币+2, ★★★很有帮助 2013-04-02 08:57:55
xiegangmai: 金币+2, 鼓励讨论交流！ 2013-04-02 23:42:37
你的icem划分二维如果就是四面体只要建立body就OK其他没有很多讲究 如果六面体就要block 至于fluent的精度上面的回答已经回答很好的了 残差只是一个最基本的判断方法了

[ 发自手机版 http://muchong.com/3g ]
赞一下(1人) 回复此楼
keepmoving
9楼2013-04-02 07:15:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

hotsonliao

金虫 (小有名气)
★ ★
xiegangmai: 金币+2, 谢谢参与！ 2013-04-01 21:48:17
不是的，如果建立block，划分六面体网格的化，就不用，如果用自动生成体网格的化则要建立好面
赞一下 回复此楼
2楼2013-04-01 15:26:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

675095652

木虫 (著名写手)
引用回帖:
2楼: Originally posted by hotsonliao at 2013-04-01 15:26:29
不是的，如果建立block，划分六面体网格的化，就不用，如果用自动生成体网格的化则要建立好面

我画的是二维网格，不需要六面体网格的，好像没有体网格吧
赞一下 回复此楼
哎呦呦
3楼2013-04-01 15:31:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hotsonliao

金虫 (小有名气)
★ ★
xiegangmai: 金币+2, 谢谢参与！ 2013-04-01 21:48:25
引用回帖:
3楼: Originally posted by 675095652 at 2013-04-01 15:31:11
我画的是二维网格，不需要六面体网格的，好像没有体网格吧...

block划分网格，二维的就是四边形网格，三维的就是六面体网格
赞一下 回复此楼
4楼2013-04-01 15:34:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

675095652

木虫 (著名写手)
引用回帖:
4楼: Originally posted by hotsonliao at 2013-04-01 15:34:01
block划分网格，二维的就是四边形网格，三维的就是六面体网格...

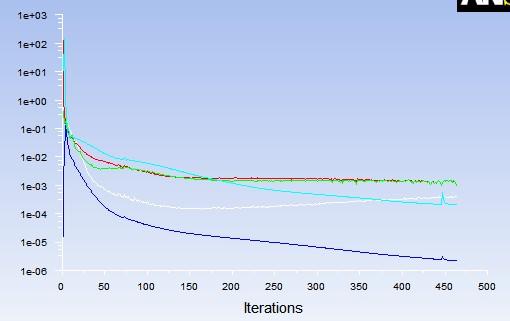

在问高人一个问题，在Fluent仿真时，什么时候收敛算是合格的？我的这个迭代结束时的结果合格吗

赞一下 回复此楼
哎呦呦
5楼2013-04-01 15:43:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

675095652

木虫 (著名写手)
引用回帖:
4楼: Originally posted by hotsonliao at 2013-04-01 15:34:01
block划分网格，二维的就是四边形网格，三维的就是六面体网格...

另外在向您请教，icem的网格质量一般要大于多少，才算是满足要求
赞一下 回复此楼
哎呦呦
7楼2013-04-01 17:09:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hotsonliao

金虫 (小有名气)
★ ★
xiegangmai: 金币+2, 谢谢参与！ 2013-04-01 21:52:07
引用回帖:
7楼: Originally posted by 675095652 at 2013-04-01 17:09:25
另外在向您请教，icem的网格质量一般要大于多少，才算是满足要求...

有资料指出大于0.3，但是小于这个值求解器同样能接受，尽最大的力量提高质量咯
赞一下 回复此楼
8楼2013-04-01 21:44:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

爱问为什么

铁虫 (小有名气)
引用回帖:
7楼: Originally posted by 675095652 at 2013-04-01 17:09:25
另外在向您请教，icem的网格质量一般要大于多少，才算是满足要求...

可否给传一份icem的安装包，想学习一下，邮箱yaogundoushi@sina.cn,谢啦！
赞一下 回复此楼
10楼2013-04-03 09:27:11
