网格划分 网格单元疏密 遇到问题 求助 谢谢
|
|

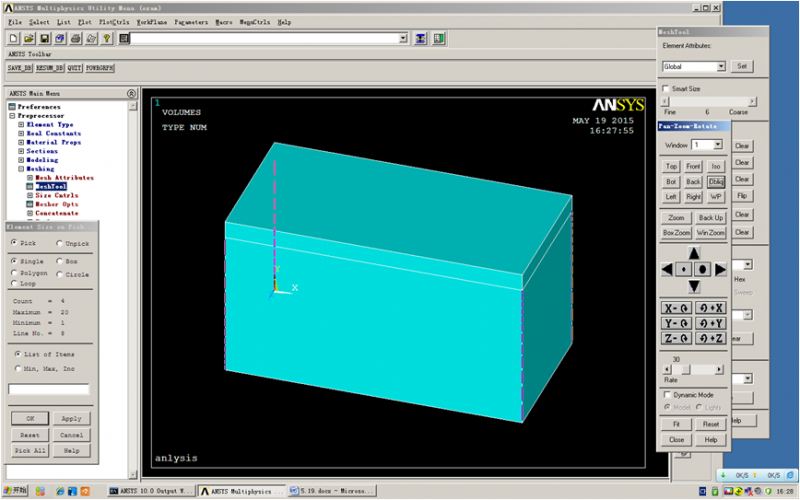

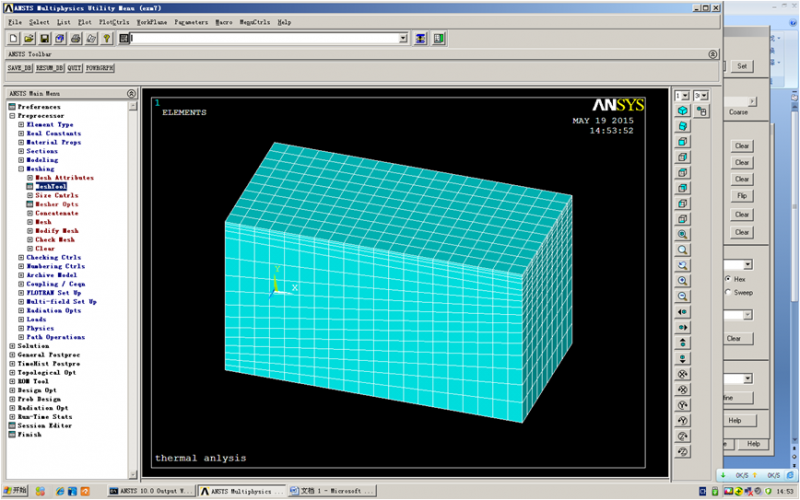

GUI命令 main menu----preprocessor----meshing---meshtool 选中基体y方向的4条棱 单击ok 出现Element sizes on picked lines对话框在no.of element divisions中输入12，在spacing ratio中输入0.25 出来的图片请看下面图片，，四条棱划分疏密不同，导致整体划分线都是斜的  理想划分应该是右面两条棱那样 上密下疏！求大神解答，谢谢  3.png  2.png  1.png |
